安全雷达系统

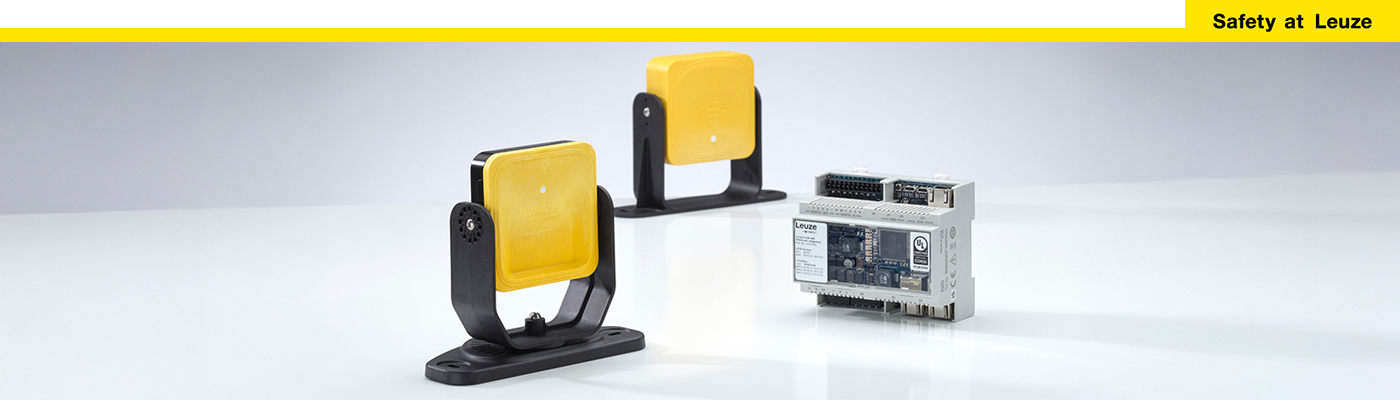

安全雷达系统 LBK ISC
恶劣环境下可靠监控区域和重启防护/最高可达到 PL d
优势概览
在严苛的环境条件下可靠运行
该雷达技术原理可有效抵御脏污、灰尘、锯屑、烟雾、油、潮湿和灯光等环境因素的干扰。这确保了机器即使在严苛的环境条件下也能可靠运行，避免了不必要的停机。
功能
其监控保护区域出入口及内部是否有人员存在。即使是站立不动的人员，实际上也并非完全"静止"，因此传感器依然能够稳定检测。
3D 雷达原理能够有效覆盖台阶、基座区域和非金属遮挡物后方等复杂区域，实现精准检测。
保护区域中允许静态物体存在
雷达技术可对运动作出灵敏反应。另一方面，监控区域内的静态物体不会导致安全信号关闭。因此，静态物体可以放置在保护区域内，如托盘、物料容器和工具架。
简单而灵活的系统结构

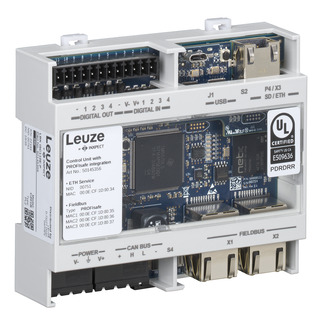

为防护更大区域，单个控制器可同时管理多达6个传感器协同工作。每个控制器有 4 个通道配置，因此在一个应用中最多可使用 24 个传感器。可以根据应用，简便地通过 LBK Designer 配置软件调整系统参数。
使用带有 PROFIsafe 和 FSoE 接口的控制器可用于集成到安全现场总线系统中。因此，用户还可查询与系统相关的详细状态信息。
应用
物料传输站出入口安全防护
要求：
机器人单元将自动装载。为此要将物料装载到输送路线上，例如用叉车搬运，然后运输到车间中。必须对车间出入口进行防护。为了确保机器人单元的最高利用率，安全方案还应保证单元在装载过程中不间断运行。
解决方案：
输送路线的装载区域在进料口和出料口侧均配备多光束安全光栅，确保全方位防护。通过安全雷达传感器监控光栅之间的区域是否有人员存在。

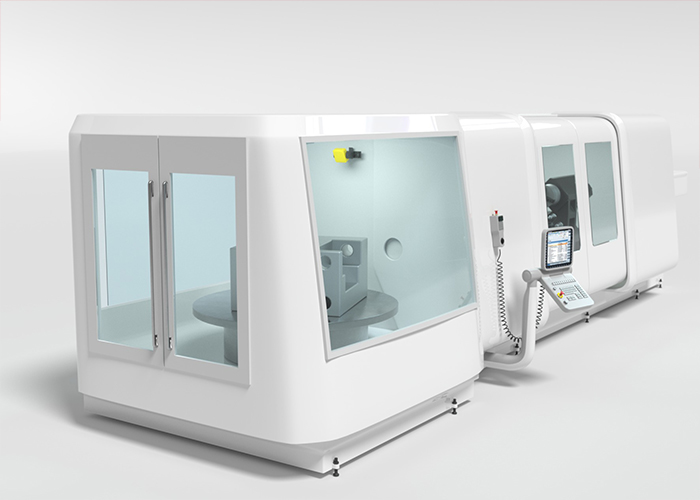

对机器内的隐蔽区域进行监控
要求：
自动加工过程仅在机器开口完全关闭且确认内部无人的条件下启动。机械加工过程不应干扰安全功能。
解决方案：
即使在恶劣的环境中，放置在工作区域的雷达传感器也能准确地探测到人员。通常与机器门上的安全接近传感器和安全控制装置搭配使用，如果监控区域未“清空”且机器未“关闭”，则可防止重启。

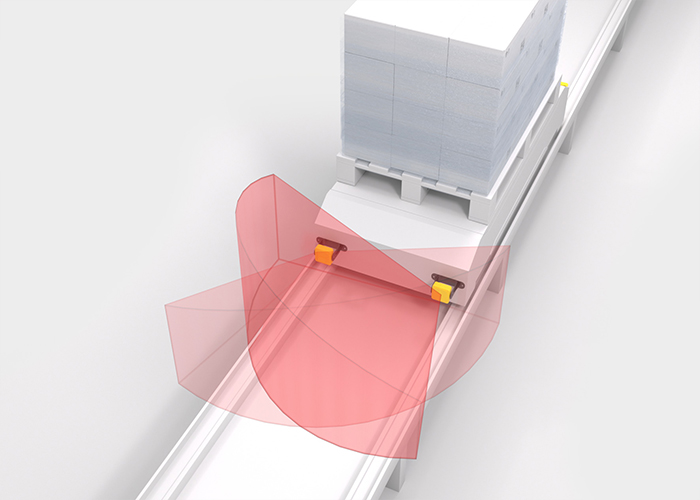

复杂环境中的运输路径防护
要求：
需在开放区域及输送车、AGV或起重机运输路线周边（含高反射表面环境）实现人员可靠检测与安全防护。
解决方案：
LBK雷达系统通过可调波瓣监控输送路线，其警告区域和防护区域可精准识别人体，完全避免因环境光或其他干扰导致的误触发。
恶劣环境下的危险区域防护措施
要求：
机器的危险工作区域应确保不会有人员进出和停留。即使在恶劣的环境条件下（例如脏污、灰尘、锯屑、烟雾、油、潮湿和灯光），也必须确保安全运行和高可用性。
解决方案：
LBK 3D 安全雷达系统能够检测监控区域内的运动，即使在恶劣的环境条件下也能可靠地工作。雷达技术还允许在监控区域中存在静态物体。
重启保护以及监控视觉盲区区域
要求：
为了防止危险，只有在确保没有人员位于机器运行区域或视觉盲区内，才允许系统重启。
解决方案：
LBK 3D 安全雷达系统能够检测保护区域内人员的存在，即使在恶劣的环境条件下也能可靠地运作。雷达技术还允许在监控区域中存在静态物体。
