弯线机和弯管机

管材和线材折弯机弯曲并切割圆柱形材料。由于在这些机器上加工的材料长度不同,因此机器弯曲头上的区域保护装置必须灵活地适应不同的尺寸。对材料进行可靠的有无监控
同样重要——且无论其表面特性如何。

我们的安全激光扫描仪可轻松配置参数,能够快速配置不同大小的保护区域。此外,其面对可能从材料上脱落的颗粒也非常坚固,例如在加工过程中脱落的颗粒。我们的光学传感器工作时很大程度上不受反射影响,因此可以可靠检测各种表面。

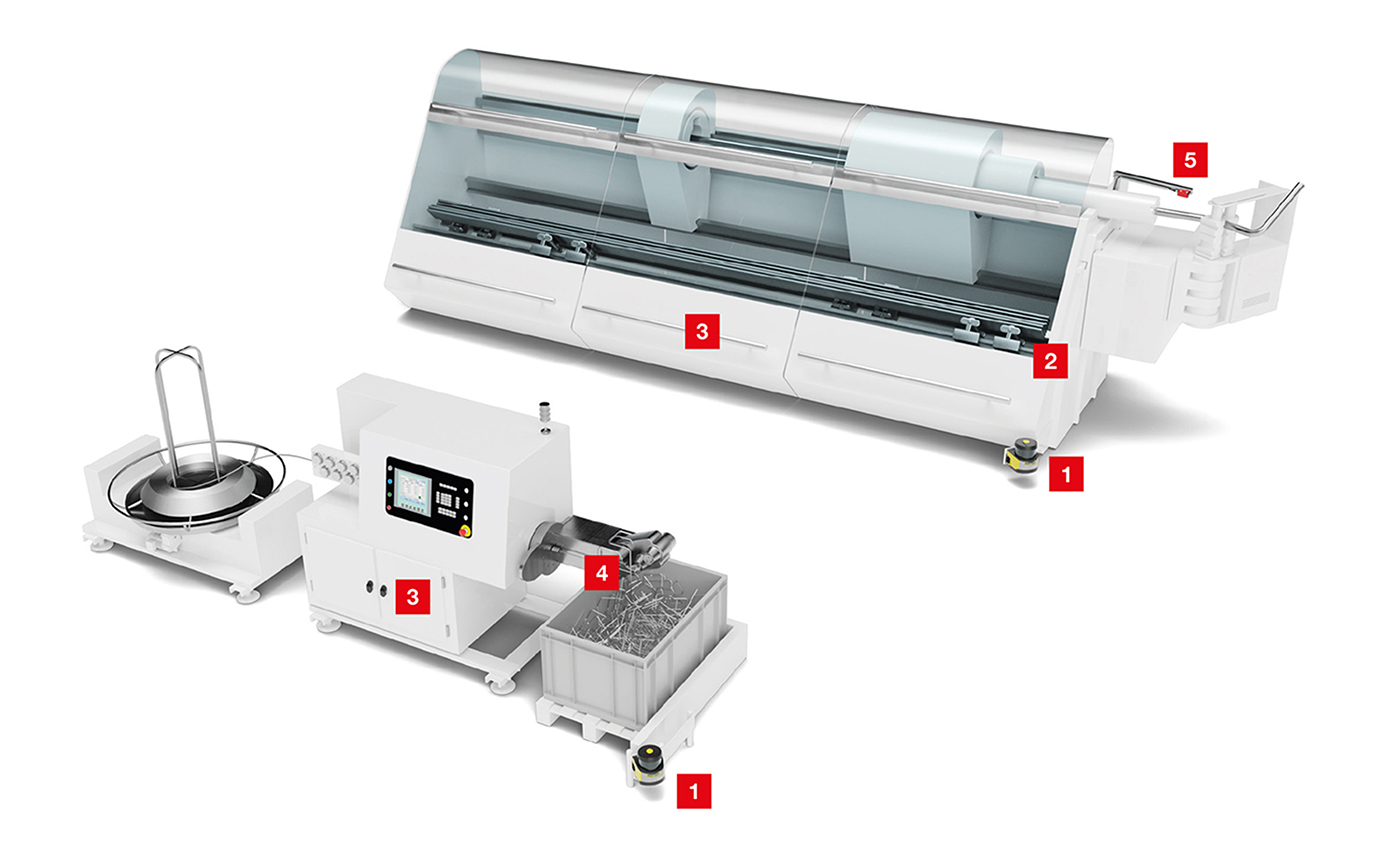

03_WM-Grafik_Rohrbiegemaschine_1400x850px

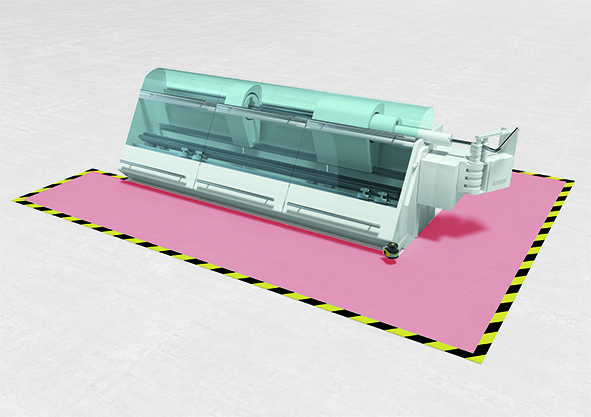

[01] 弯折区域保护
1_APIC_MT_RSL400_Area_safeguarding_around_the_corner_CMYK_wl Kopie

要求:
机器的危险工作区域应确保不会有人进出和停留。监控区域的轮廓应与机器的轮廓相匹配。

解决方案:
RSL 400 安全激光扫描仪使用可配置的保护区域进行区域监控。凭借 8.25 m 检测范围和 270° 扫描范围,仅使用一台设备即可对大面积区域加以保护。

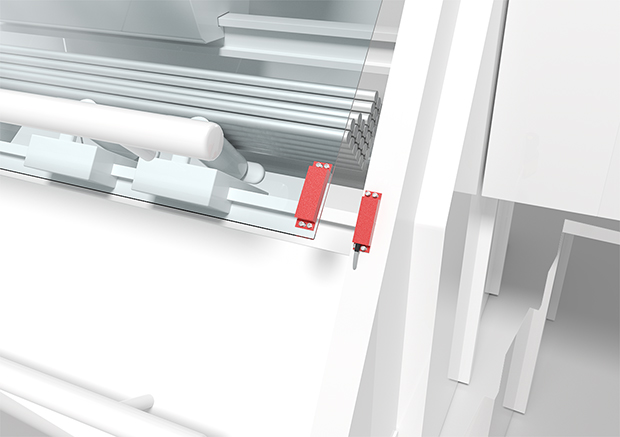

[02] 防护罩闭合状态监控
2_APIC_MT_MC388_Monitoring_wl Kopie

要求:
必须监控分离式防护装置(例如门或活门)的闭合状态。依据 EN ISO 14119 标准,还必须提供防止篡改的措施。如果在结构上不可能做到这一点,则传感器必须具有较高的非法操作防护性能。

解决方案:
安全开关 S20 / 200 具有多种安装方案,因此广泛通用。MC 系列非接触式磁性编码开关尤其适用于恶劣环境。此外,安全应答器 RD 800 通过 RFID 编码为防止篡改提供了最高保护。

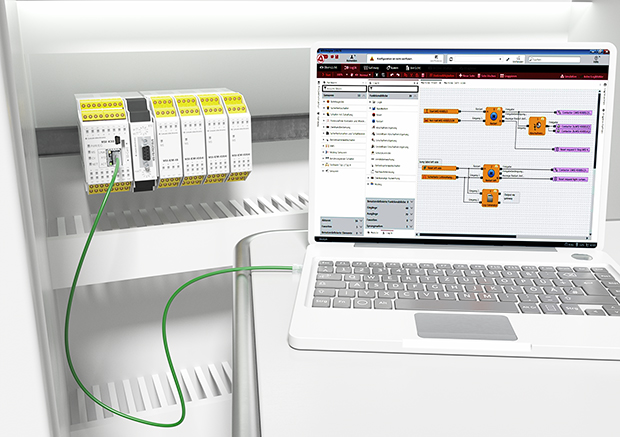

[03] 安全传感器集成
3_APIC_MT_MSI400_Integration_of_safety_sensors_V2_wl_orig Kopie

要求:
必须将多个安全传感器集成到机器或设备控制器中。此外,还应该配置一些功能,例如启用锁闭装置或信号链接的时间延迟。

解决方案:
可扩展的 MSI 400 安全控制器在基础模块中已经具有 24 个安全输入/输出端和采用工业 Ethernet 协议的 Ethernet 接口。使用免许可证的配置软件 MSI.designer,可以快速有效地执行项目计划。

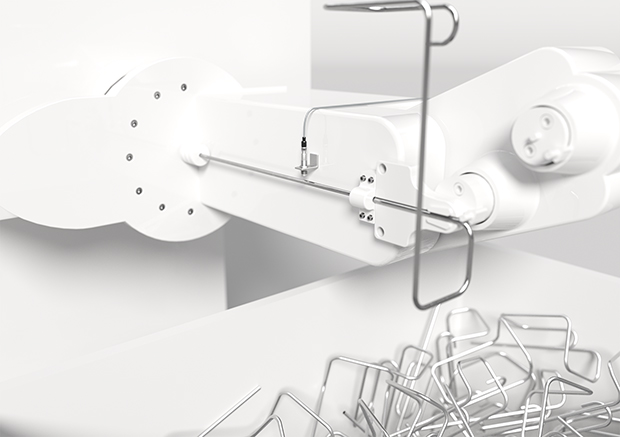

[04] 到位状态监控
4_APIC_MT_Inductive_Sensors_presence_control02_wl Kopie

要求:
无论是简单还是复杂的形状,弯曲过程应保持精度一致。为此,必须对管道的正确位置进行有无监控,以便后续加工进程能够过程可靠地开始。

解决方案:
IS 系列感应传感器的扫描范围可达 40 mm,并提供各种圆柱形和方形结构。此外,坚固的全金属规格型号能抵抗腐蚀性润滑剂。

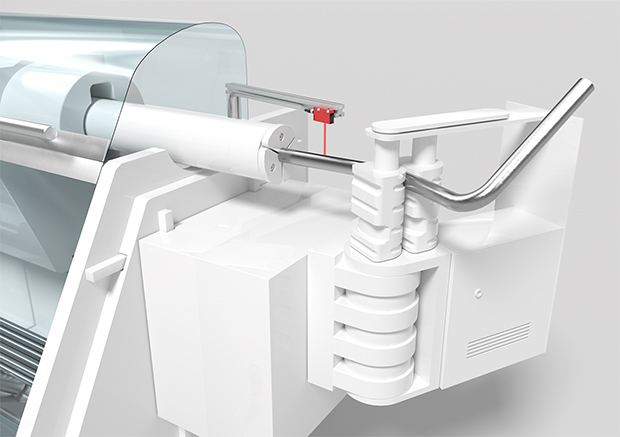

[05] 到位状态监控
5_APIC_MT_HRT46_Monitoring_wl Kopie

要求:
无论是简单还是复杂的形状,弯曲过程应保持精度一致。为此,必须对管道的正确位置进行有无监控,以便后续加工进程能够过程可靠地开始。

解决方案:
适于短距离检测范围的漫反射传感器 HT 3 和适于长距离检测范围的 HT 25C,均可进行可靠的有无监控。具有不同光斑几何形状的型号能可靠检测不同材料。带有 IO-Link 接口的规格,调试快速而简单。
