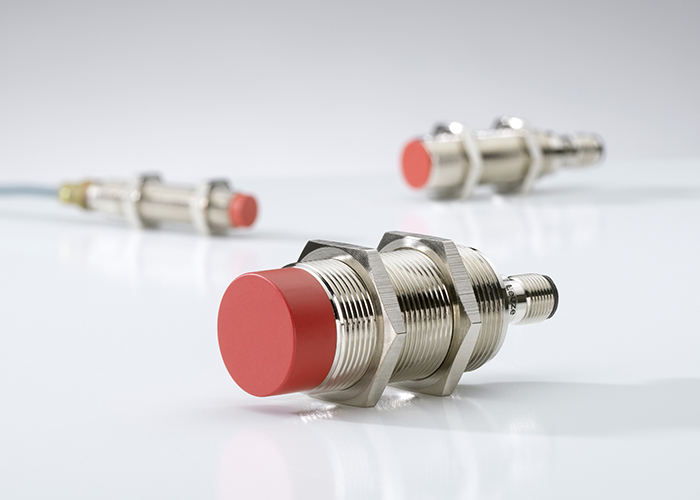

电感式开关

电感式开关是非接触式检测金属物体的行业标准。
Leuze 产品组合包括多种不同结构的标准和特殊传感器,这些传感器已经在我们客户的使用中经受了数百万次考验。
尤其是我们极其坚固的全不锈钢传感器、具有扩展开关距离的传感器和适用于极其狭窄安装空间的微型传感器,都已在苛刻的应用情形下多次证明了自己。
IS200_1400x400

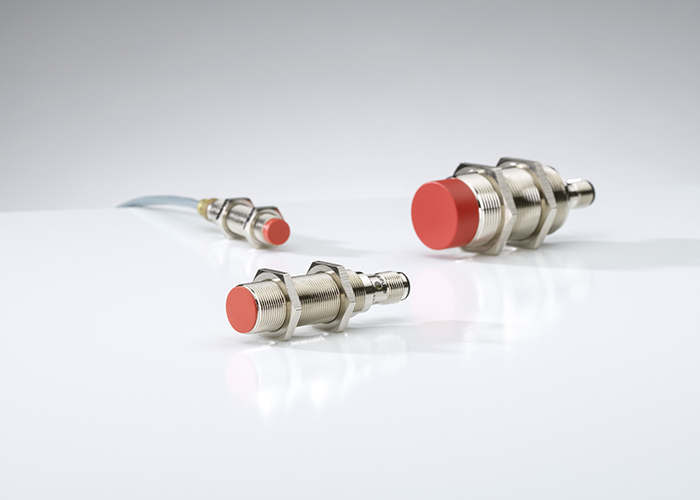

长检测距离的电感式传感器

开关距离长达 40 毫米的新型电感式传感器

电感式传感器广泛用于各种行业中的非接触式金属探测。探测移动机器组件的位置对于机械控制十分重要。即使需要探测采用钢、铝、铜合金或不锈钢制成的工具、输入材料或最终产品,电感式传感器仍然是首选。

电感式传感器,也被称为接近传感器,以能够准确探测近距离范围内的金属物品而著称。加长开关距离的型号实现了三倍于标准电感式传感器的检测距离。因此,这些新型传感器也适用于安装空间狭小和/或距离或公差较大的应用,例如,存在校准不准、机械间隙或振动的应用。

新型的坚固传感器名称为 IS 200MM.2,由镀镍黄铜制成,有圆柱形 M12、M18 和 M30 外壳可供选择。它们甚至可以在高机械应力下使用,提供高度准确的测量结果与重复精度,极具性价比。开关距离长达 40 毫米的新型传感器可根据各应用进行齐平式或非齐平式安装。新型传感器拓展了现有的电感式产品组合。

直接前往项目选择

您的受益

  • 性价比极高的金属物体检测方案
  • 长开关距离可实现公差更大的机器方案
  • 传感器与物体之间更远的安装距离可降低碰撞风险
  • 降低储存成本:传感器型号可用于不同距离
  • 结构坚固:可用于存在脏污和振动的严苛环境中
  • 适用于不同应用的安装选项:齐平式与非齐平式
  • 温度范围

优势一览

PPIC_Induktive_Sensoren_Detail_2

长开关距离可实现可靠流程

长开关距离的电感式传感器可以安装在距离探测物体更远的位置。在金属物体发生移动或放置不准的应用中,这能够简化传感器的实施过程,降低运行时的碰撞风险。
PPIC_Induktive_Sensoren_Detail_1

通过标准化降低储存成本

新型 IS 200 系列传感器的长开关距离意味着一个传感器型号可用于多种检测距离。标准化结构可降低储存成本

应用

IS_230mm_S12_Kran

龙门起重机的前向探测

要求:
货物使用工业起重机系统进行临时仓储或储存。传感器用于确定起重机或滑车的终端位置以实现精确定位。
解决方案:
IS 200 系列电感式传感器可以准确探测起重机的终端位置。圆柱形传感器 IS 230MM.2/4NO-22E-S12 可进行齐平式安装,检测距离长达 22 毫米。
IS_218MM_S12_Lackierstation

滑橇式输送系统的位置监控

要求:
在汽车工业中,必须精准确定滑橇式输送系统的位置,这样才能协调和同步后续工序。
解决方案:
圆柱形结构的电感式传感器非常适合这项任务。坚固的 ISS 218MM.2/4NO-20N-S12 传感器凭借长达 20 毫米的开关距离脱颖而出。
IS_212MM_S12_Stapelhhenkontrolle

产品运输工具的物体探测

要求:
在包装流程中,一级包装的堆叠与供应往往会在料仓中进行。必须识别这些料仓或给料指的位置,以免发生碰撞并控制进料。即使运输工具未准确校准,也必须确保识别结果可靠。
解决方案:
电感式传感器能可靠而精确地识别料仓金属结构。212 系列(例如ISS 212MM.2/4NO-10N-S12)传感器由于结构小巧,十分适合这种应用。

电感式传感器概览

50151276 – ISS 212MM.2/4NO-6E0-S12
50151280 – ISS 212MM.2/4NO-10N-S12
50151286 – ISS 218MM.2/4NO-12E-S12
50151290 – ISS 218MM.2/4NO-20N-S12
50151294 – IS 230MM.2/4NO-22E-S12
50151297 – IS 230MM.2/4NO-40N-S12

技术属性

参数
ISS 212MM.2
ISS 218MM.2
IS 230MM.2
检测距离0 – 6 mm(齐平式)
0 – 10 mm(非齐平式)
0 – 12 mm(齐平式)
0 – 20 mm(非齐平式)
22 mm(齐平式)
40 mm(非齐平式)
响应时间≤ 20 ms≤ 20 ms≤ 20 ms
重复精度≤ 10%≤ 10%≤ 10%
迟滞1 – 20%1 – 20%1 – 20%
开关频率≤1300 Hz(齐平式)
≤2000 Hz(齐平式)
≤600 Hz(齐平式)
≤700 Hz(非齐平式)
≤100 Hz(齐平式)
≤100 Hz(非齐平式)
连接方式M12 4 针M12 4 针M12 4 针
外壳尺寸M12 x 51 mm
(齐平式)
M12 x 54 mm(非齐平式)
M18 x 55 mm
(齐平式)
M18 x 64 mm(非齐平式)
M30 x 75 mm
(齐平式)
M30 x 87 mm(非齐平式)
温度范围-25°C … +70°C-25°C … +70°C-25°C … +70°C
防护等级IP 67IP 67IP 67
