塔式仓库

存放板材和长货物的智能解决方案能优化材料流,提高机器利用率,增加工作和过程安全性。例如,塔式仓库的紧凑设计使得宝贵的生产面积可被最佳地用作中间仓储、缓冲仓储或材料存储。

我们的组件可确保顺畅运行和安全。典型的应用领域包括机械和设备上危险区域的出入口防护。我们的感应传感器和光学传感器可检查和监控板材或板材包的有无及位置。而且其优化工艺流程,从而确保机器或设备的高可用性。

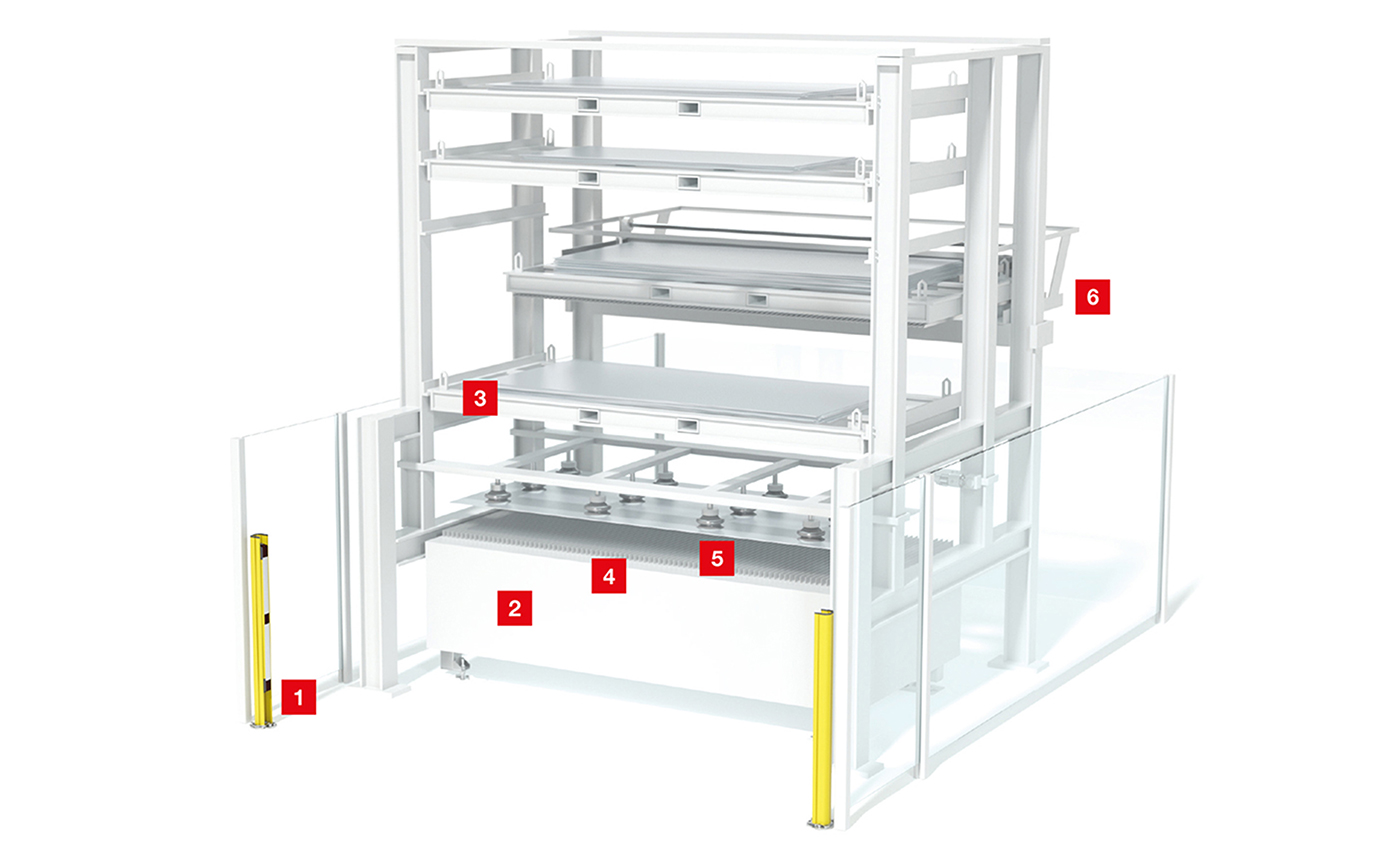

06_WM-Grafik_Turmlager_1400x850px

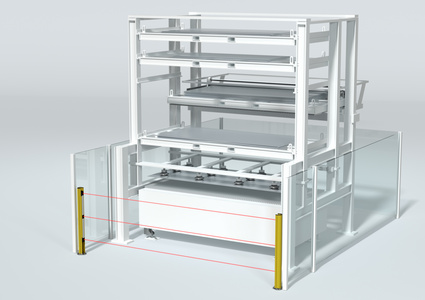

[01] 出入口防护,单侧
csm_apic_mt_mld_metal_storage_access_guarding_wl_8aeebea4db (1)

要求:
对机器或设备上危险区域的出入口加以保护。为了实现简单的供料和取料,应该使用光电安全传感器。

解决方案:
多光束安全光栅 MLD 300/500 为出入口防护提供了经济高效的解决方案。收发器各型号的检测范围最大为 8 m,安装简易。各种发射器/接收器型号可提供高达 70m 检测范围的保护。

[02] 安全传感器集成
csm_apic_mt_msi400_integration_of_safety_sensors_v2_wl_orig_893820e3eb

要求:
必须将多个安全传感器集成到机器或设备控制器中。此外,还应该配置一些功能,例如启用锁闭装置或信号链接的时间延迟。

解决方案:
可扩展的 MSI 400 安全控制器在基础模块中已经具有 24 个安全输入/输出端和采用工业 Ethernet 协议的 Ethernet 接口。使用免许可证的配置软件 MSI.designer,可以快速有效地执行项目计划。

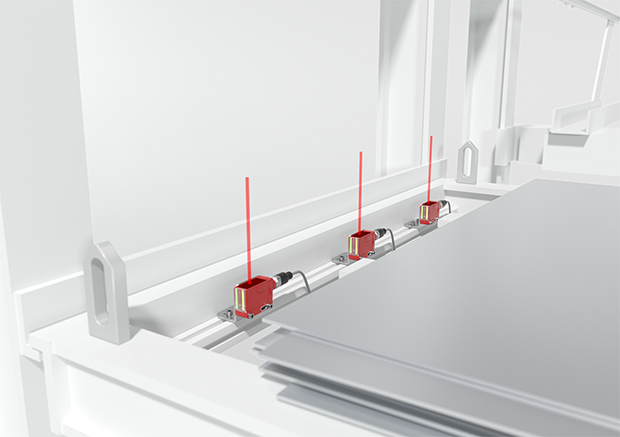

[03] 过冲检测
3_APIC_MT_HT25_Overhang_control_Metal_bearing_wl Kopie

要求:
为了避免在存储和提取过程中与载货台发生碰撞,应检查板材是否突出在装载区域。为能可靠识别即使是轻微扭曲的板材,应在多个点上进行检查。

解决方案:
带背景抑制的漫反射传感器 HT 25C 确保可靠的有无监控。极其紧凑的传感器凭借其 IP 67 和 IP 69K 保护等级以及主动外部环境光抑制,提供最大的灵活性和可靠性。

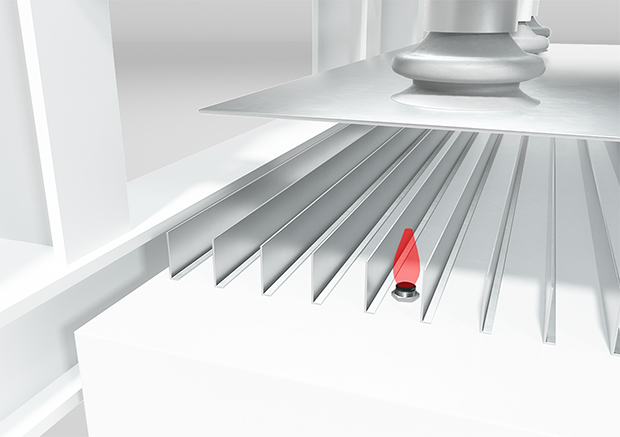

[04] 板材有无监控
4_APIC_MT_FT328_Metal_bearing_wl Kopie

要求:
通过取放装置存放板材后,必须检查存放地点上是否存在板材,以便能够开始后续的加工步骤,如将材料送入机器。

解决方案:
这种安装在坚固的塑料外壳中,具有金属螺纹的能量式漫反射传感器 FT 328i,能够进行强大的材料识别。通过示教按钮轻松适应材料,从而实现快速而简单的调试。IS 200 系列的感应传感器可作为经济实惠的替代选项。

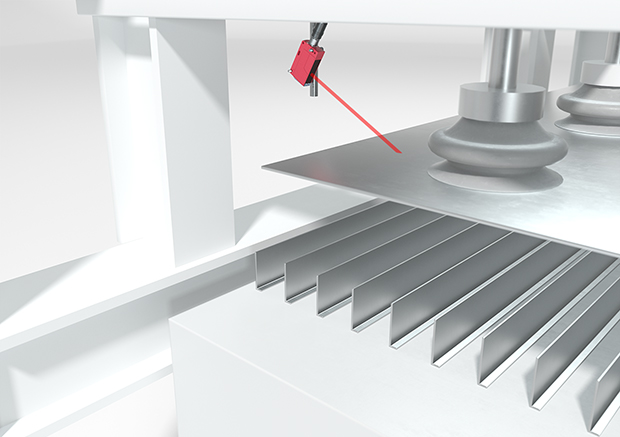

[05] 板材有无监控
5_APIC_MT_HT46C_Presence_control_Metal_bearing_wl Kopie

要求:
通过取放装置拿起板材后,必须持续监控装置中板材的存在,以确保流程顺畅无阻。

解决方案:
带背景抑制的漫反射传感器 HT 46CHT 25C 确保可靠的有无监控。具有不同光斑几何形状的型号最适合此应用。此外,还可提供灵活的固定件、电缆和 IO-Link 型号。

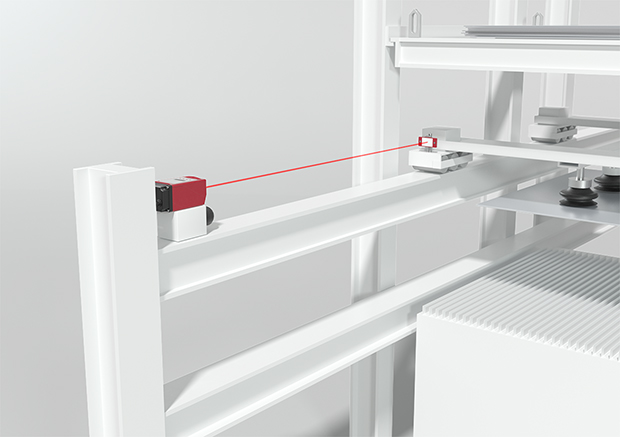

[06] 定位
6_APIC_MT_ODSL30_Metal_bearing_wl Kopie

要求:
为了在塔架中定位载货台,应确定与给定参考点的距离。

解决方案:
光学测距传感器 ODSL 30 凭借聚焦激光,提供高达 65 m 的检测范围,适合精确定位,绝对测量精度为 ± 2 mm。
