颜色传感器

色标传感器通过将记录的颜色值与预先存储的参考值进行比较来识别颜色。它们是物体或标记颜色可以充当分类或检验标准时的正确解决方案。根据系统配置和规定的公差值,输出结果作为开关信号。

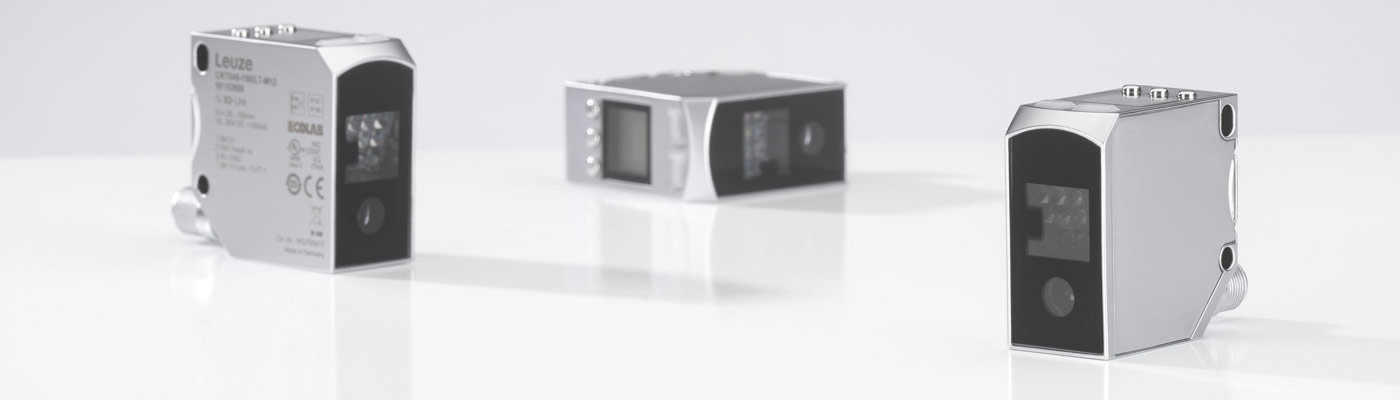

PPIC_CRT648_Header_1400x400px

适用于高要求颜色识别和分类任务的传感器技术

颜色传感器可识别物体或打印标记的颜色,然后与设定的参考值进行比较。当颜色用作区分标准时,使用特殊的漫反射传感器。颜色传感器是图像处理系统的经济紧凑替代方案,适用于许多行业:包括机械工程以及汽车、塑料、制药和包装行业。

颜色传感器可用于有色表面的识别、检查和分类。结果以开关信号或通过IO-Link接口输出 RGB 色值形式到控制器。

新型 CRT 648 颜色传感器:操作简单,用途广泛

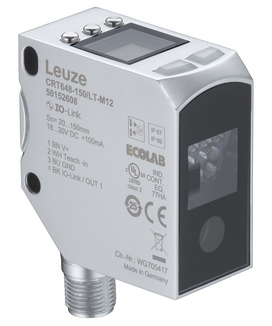

新型 CRT 648 系列颜色传感器配有 LC 大显示屏,采用坚固耐用的压铸锌外壳,易于操作。得益于不受距离影响的颜色识别、特殊光泽抑制功能和七种可预设颜色,传感器功能强大,使用非常灵活。针对不同的应用进行了优化:CRT 648-32.G 集成了偏振滤光片,是检测光泽表面的理想之选。如果需要小光斑(例如检测打印标记或小物体),CRT 648-60 型号就能胜任。如果要将传感器安装在离物体较远的位置,CRT 648-150 颜色传感器的可以提供非常广泛的工作范围。

您的受益

  • 检测范围最大可达 150 mm,可设置多达七种颜色,用途广泛
  • 集成显示屏或 IO-Link 使操作和参数设置非常简单
  • 针对新应用进行优化的型号
    • 通过光泽抑制识别光泽表面
    • 新型亮度评估带有自动校正功能,物体导引公差大,颜色识别不受距离影响(最长 65 mm)
    • 通过三个二进制编码输出,可评估多达 7 种颜色
    • 坚固的压铸锌外壳,防护等级为 IP67 和 IP69,通过 ECOLAB 认证,可在要求严苛的环境中使用

优势一览

PPIC_CRT648_Detail

操作简单:快速示教和七种颜色设置

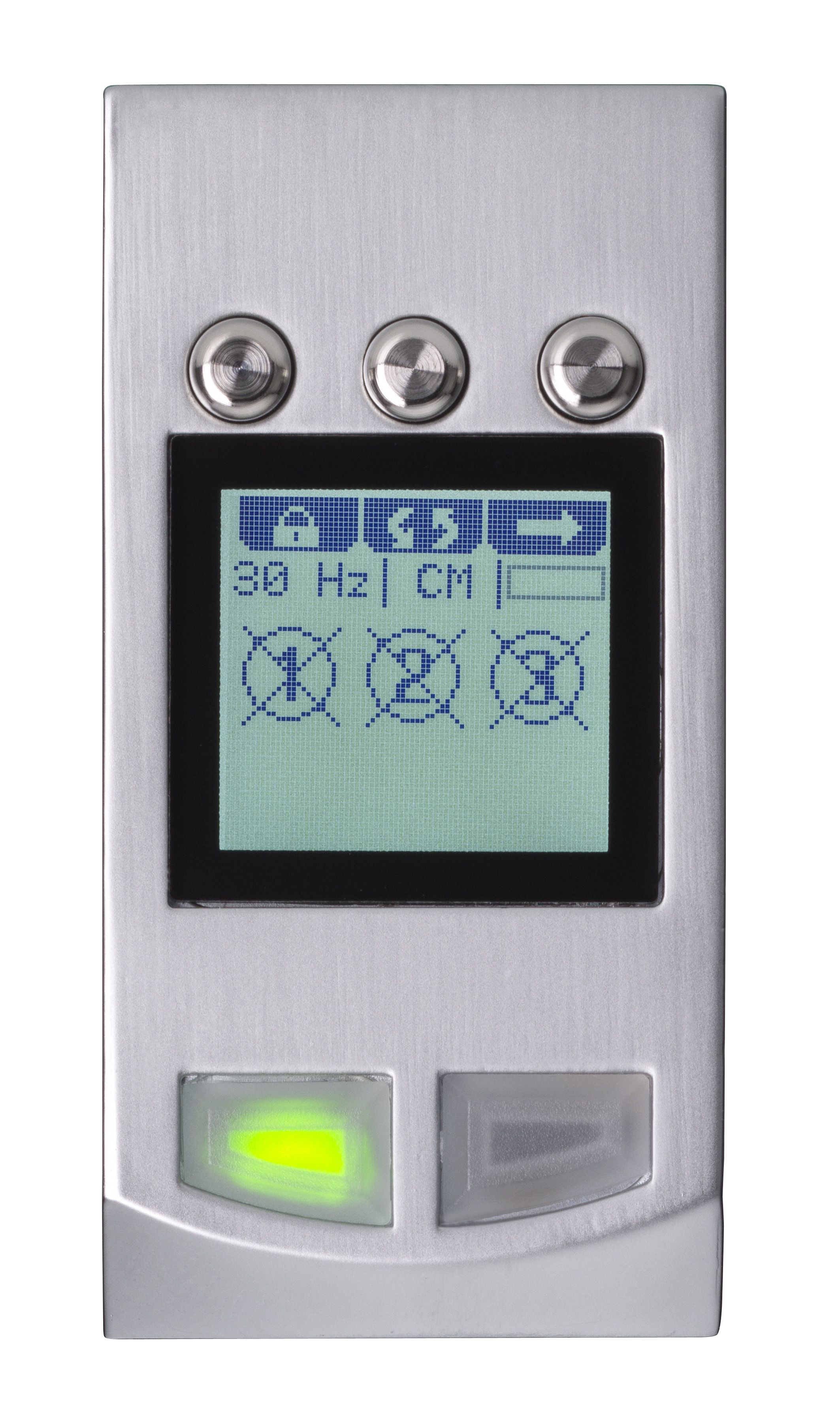

新型 CRT 648 颜色传感器集成 LC 大显示屏,配有键盘,操作简单直观。可选择显示开关量输出状态、当前色值输出或信号质量。 如果在一个系统中需要测试不同的产品种类,可在传感器上保存多达七种颜色设置并同时测试。检测距离大带来了更多的可能性:这意味着一个传感器可轻松用于不同的任务——不需要通过增加型号来实现多种检测,减少额外的传感器支出,缩短设置时间。

PPIC_CRT648_700x500px

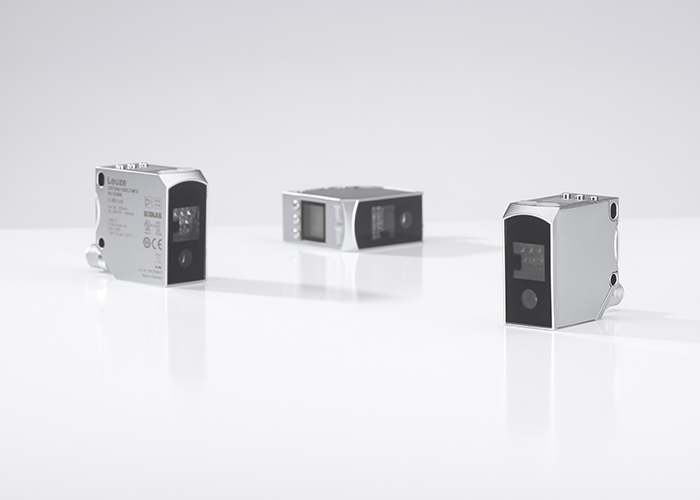

微妙的色差也能识别,包括在苛刻的条件下

对于光学传感器来说,有光泽的物体始终是一个挑战。新型 CRT 648-32.G 颜色传感器配有偏振滤光片,可进行可靠的光泽检测。根据物体与传感器的距离对物体亮度进行评估,这对色彩识别提出了进一步的挑战。CRT 648 颜色传感器的亮度评估和自动校正功能可确保颜色识别可靠,不受距离影响,检测距离可达 65 mm。

leuze_io_link_700x500px_(3)

通过 IO-Link 实现透明度和远程访问

新型 CRT 648 系列颜色传感器可通过电缆或 IO-Link 进行远程设置,更加方便。通过 IO-Link,规格转换大大简化,可记录来自传感器的更多数据。

流程一览:

  • 定时功能广泛,可用于接通/断开延迟和脉冲抑制
  • 通过内部物体计数器,可随时了解精确的生产数据
  • 通过 IO-Link 以 RGB 色值输出实时信号信息
  • 温度、信号质量、开关操作等更多诊断数据

应用

APIC_CRT648_Food_02_700x500px

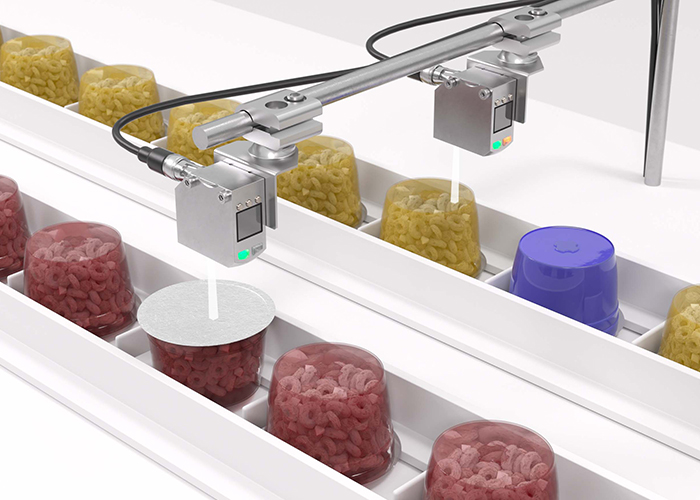

食品包装的最终检验

要求:
在包装系统中,在放入容器包装前,必须先检查谷物碗的颜色。由于谷物碗要按类型包装,因此必须确保每次从传送带上下来的谷物碗颜色都一样。

解决方案:
新型 CRT 648 颜色传感器可示教多达七种颜色。配有大光斑,能够可靠地识别包装和盖子的颜色。这样就能可靠地分辨出错误或有缺陷的物体。最长 150 mm 的检测距离确保检测可靠性,即使切换到其他规格时也是如此。

APIC_CRT648_Pharma_02_700x500px

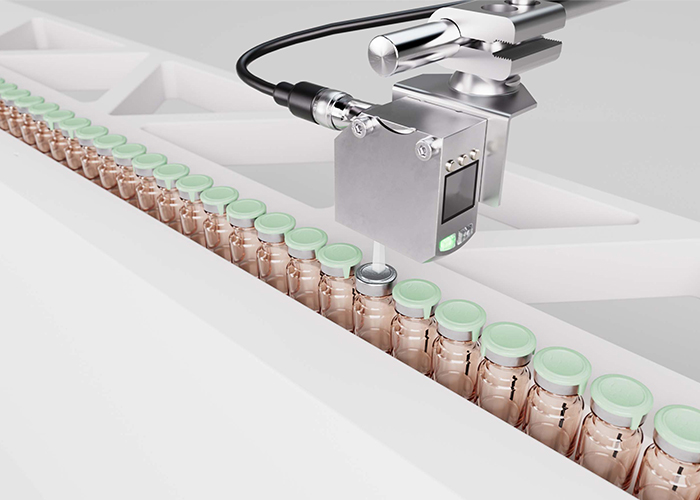

药品包装中的小瓶监测

要求:
药品包装的质量要求很高。必须识别并剔除传送带上有缺陷的小瓶,例如没有瓶盖的小瓶。高光泽瓶盖给传感器带来了挑战。

解决方案:
具有光泽抑制功能的 CRT 648 颜色传感器可识别高光泽瓶盖,同时确保工艺稳定性。由于采用 LC 大显示屏,操作和调节传感器既快速又简便。

CRT648_Automobil_01_700x500px

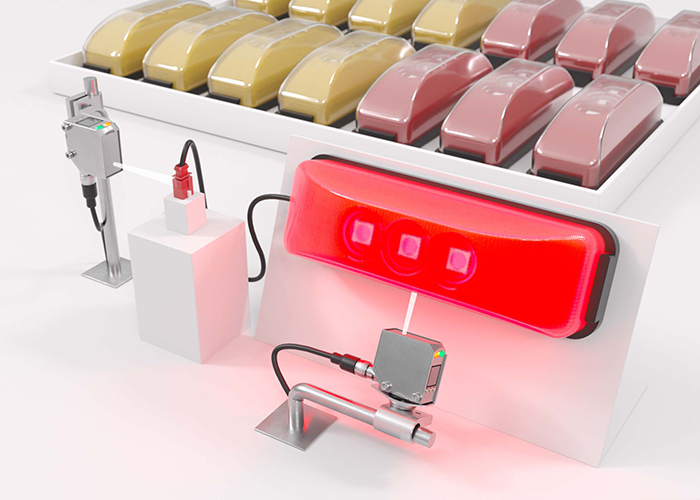

汽车制造中的自动检测

要求:
在汽车行业,在装配站需要自动检测尾灯的颜色。必须涵盖两个工艺步骤:在第一个工艺步骤中,必须识别连接器的颜色,然后根据识别结果运行不同的测试程序。此应用的第二步是评估尾灯的光颜色和强度。检测不受环境光线或工作站员工的影响。

解决方案:
在第一个工艺步骤中,CRT 648 颜色传感器识别连接器的颜色。另一个 CRT 648 检查尾灯的光颜色和强度是否正确。

APIC_CRT648_Intralog_02_700x500px

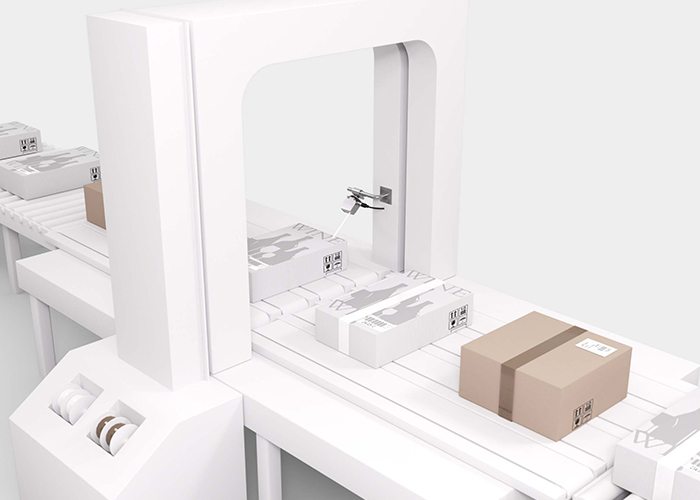

纸箱包装/封口捆扎机

要求:
不同的纸箱包装物品在传送带上运行。应自动选择与纸箱颜色相匹配的捆扎带。

解决方案:
CRT 648 系列颜色传感器识别纸箱颜色,然后将信息传送给捆扎机。这样,系统能够选择合适的扎带颜色。

技术属性

特征CRT648-32.G/L44-M12CRT648-60/LT-M12CRT648-60/L44-M12CRT648-150/LT-M12CRT648-150/L44-M12
外壳材料金属、压铸锌金属、压铸锌金属、压铸锌金属、压铸锌金属、压铸锌
检测距离18 … 32 mm18 … 60 mm18 … 60 mm20 … 150 mm20 … 150 mm
光斑直径6x6 mm @ 25 mm4x4 mm @ 40 mm4x4 mm @ 40 mm8x8 mm @ 60 mm8x8 mm @ 60 mm
颜色数量71717
开关量输出数量
31313
开关量输出推挽式(PNP/NPN 可配置)推挽式推挽式(PNP/NPN 可配置)推挽式推挽式(PNP/NPN 可配置)
开关量输入可配置(示教、触发、按键锁定)示教可配置(示教、触发、按键锁定)示教可配置(示教、触发、按键锁定)
开关频率可配置3 … 500 Hz3 … 3000 Hz3 … 3000 Hz3 … 3000 Hz3 … 3000 Hz
环境温度(工作)-20 … +55 °C-20 … +55 °C-20 … +55 °C-20 … +55 °C-20 … +55 °C
IO-Link 数据输出开关量输出或色值输出开关量输出开关量输出或色值输出开关量输出开关量输出或色值输出
防护等级IP 67、IP 69IP 67、IP 69IP 67、IP 69IP 67、IP 69IP 67、IP 69
认证CE、UL、中国 RoHS、ECOLAB、UKCACE、UL、中国 RoHS、ECOLAB、UKCACE、UL、中国 RoHS、ECOLAB、UKCACE、UL、中国 RoHS、ECOLAB、UKCACE、UL、中国 RoHS、ECOLAB、UKCA
连接M12(5 针)M12(4 针)M12(5 针)M12(4 针)M12(5 针)
