连续输送机的传感器解决方案

连续输送机确保持续的货物流。为使系统可靠运行,必须检测托盘和容器的存在,检查尺寸和液位,并可靠读取条码。从而保证生产过程的顺利进行。

我们广泛的传感器组合提供可靠和快速的物体识别。其还能保护人员和设备。条码、2D 条码和 RFID 等个性化的读取原理可确保最大灵活性。甚至对于光亮、暗淡或拉伸包装型包裹,我们的传感器也能凭借其高性能冗余进行可靠检测——即便在恶劣的环境条件下。此外,通过智能固定技术、简易的对准以及可通过现场总线接口(如 PROFINET)轻松集成到现有系统中,我们的传感器可快速投入运行。

03_IL-Grafik_Stetigfoerderer_1400x850px
[01] 识别收缩膜托盘
APIC_IL_PA_SR36C_detection_film_wrapped_objects_700x500

要求:
薄膜包裹或收缩膜托盘应在整个长度上均能可靠检测。与此同时,所用传感器的输出信号不能出现任何波动。

解决方案:
镜反射型光电传感器 PRK 46C.D 和 PRK 25C.D 为应用于输送辊道进行了优化。尤其是针对薄膜包裹和收缩膜托盘,其提供了极高的功能可靠性。如此一来,只要物体在检测范围内,传感器便会产生稳定的输出信号。

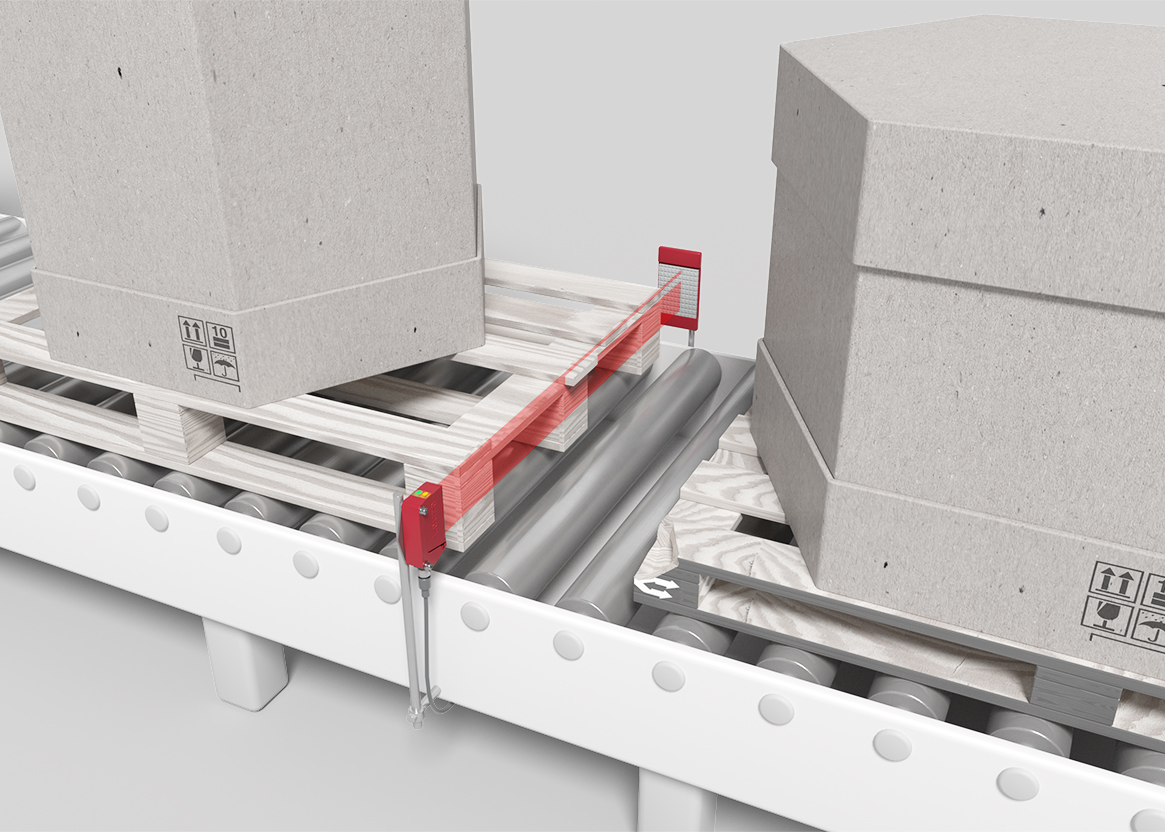

[02] 识别托盘
APIC_IL_PA_SR46C_pallet_sensor_oktabin_700x500

要求:
所有类型的托盘在整个长度上均应能可靠识别。即使是有缺陷的托盘或托盘上的开孔也应兼容。

解决方案:
镜反射型光电传感器 RK 46C 也能可靠识别形状不规则和带开孔的物体。为此,设备使用 60 mm 宽的高性能光带。

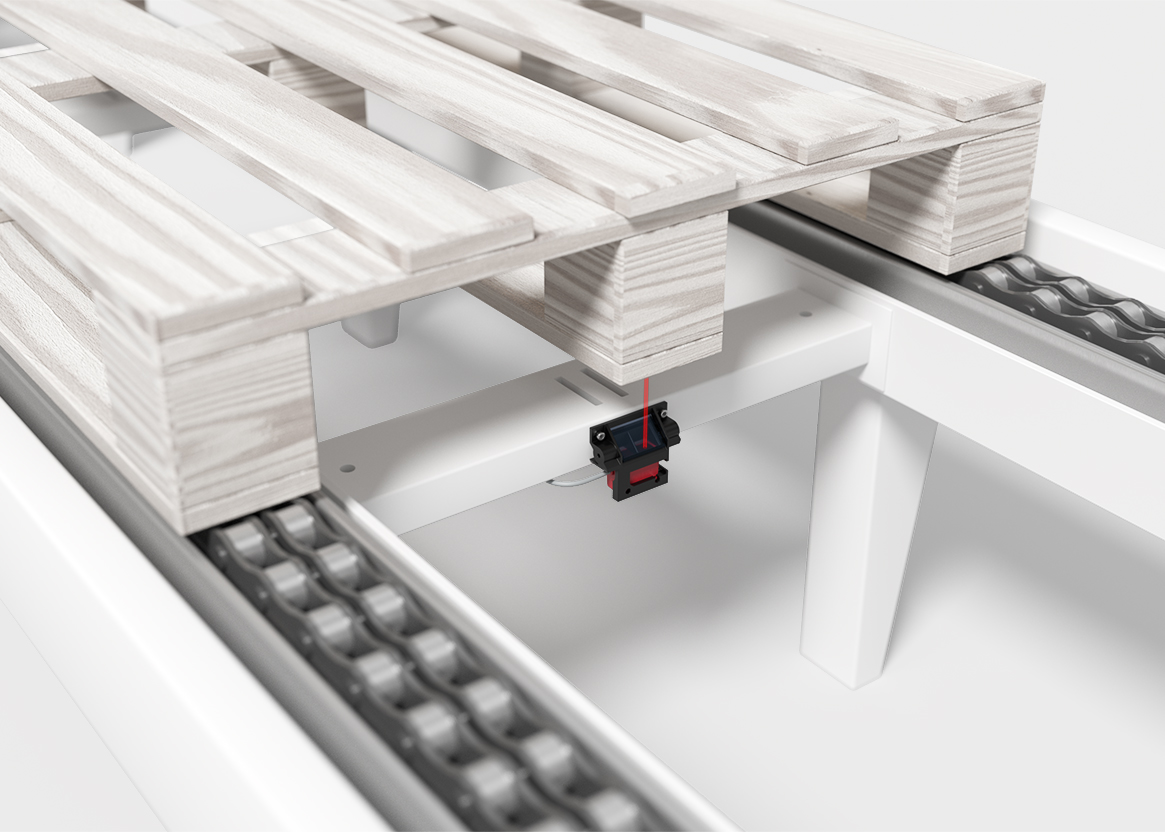

[03] 从下方识别托盘
APIC_IL_PA_SR25C_holder_chain_feeder_700x500

要求:
输送设备上运送各种托盘类型,应从下方对其进行可靠识别。同时,高频车间照明和灰尘颗粒不应影响传感器。此外,传感器系统在输送线路的安装过程中不应需要任何额外工作。

解决方案:
HT 25C 系列漫反射传感器已经由输送技术设备制造商处使用专用支架安装到输送机内部。支架具有集成的前挡玻璃以阻隔灰尘颗粒。传感器的专用外部环境光参数配置有效阻止外部环境光源。

[04] 宽度和高度矫正
Stetigförderer_Breiten-und-Höhenkontrolle

要求:
在能将托盘送入输送技术设备或仓储系统之前,必须检查所装托盘的尺寸。

解决方案:
开关光幕 CSL 710 检查所装托盘的尺寸。通过不同分辨率和测量区长度以及 4 个可配置的输入/输出端,设备可以最佳地适应应用,并通过集成的显示器轻松校准。

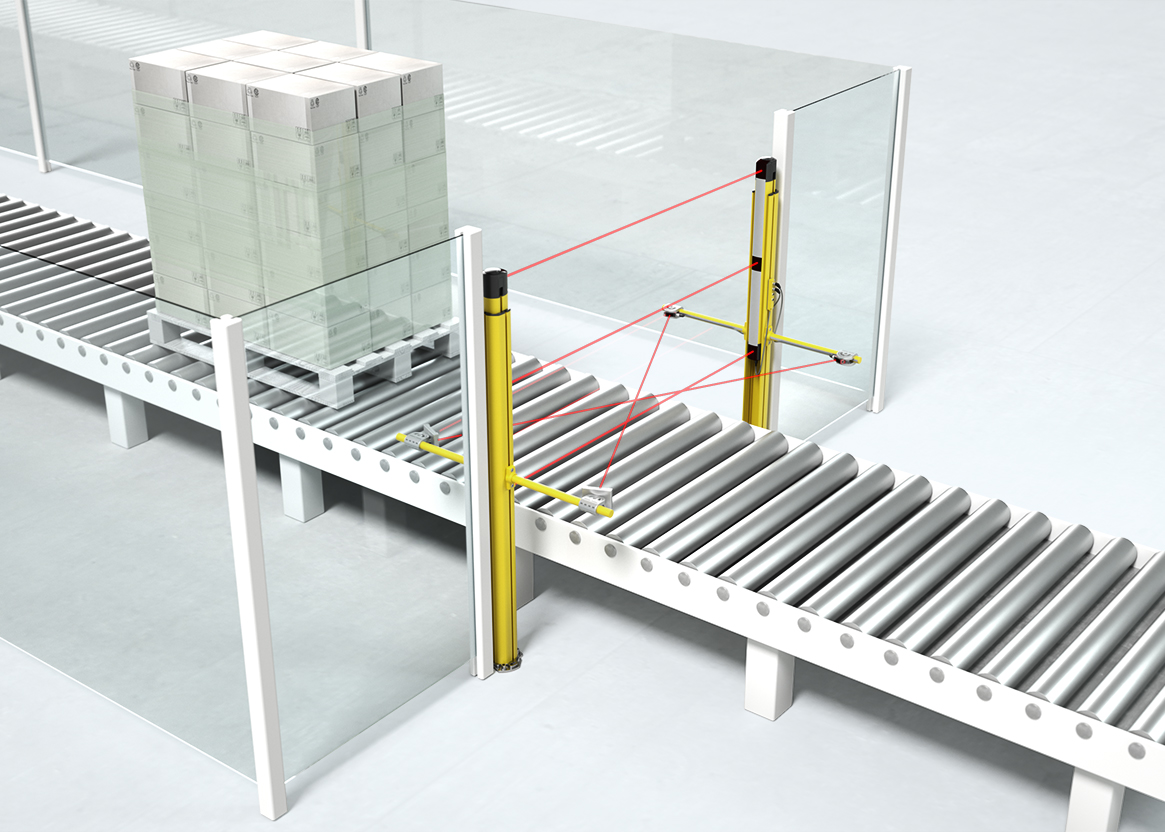

[05] 带屏蔽的出入口防护
APIC_IL_PA_MLC500_SPG_Access-Safeguarding_muting_diagonal_700x500

要求:
输送路线上的出入口防护应防止人员进入危险区域,同时允许货物通过。

解决方案:
屏蔽功能以受控方式桥接安全传感器,以使输送的货物通过。该功能已集成在 MLD 300/500 多光束安全光栅和 MLC 500 安全光幕中。

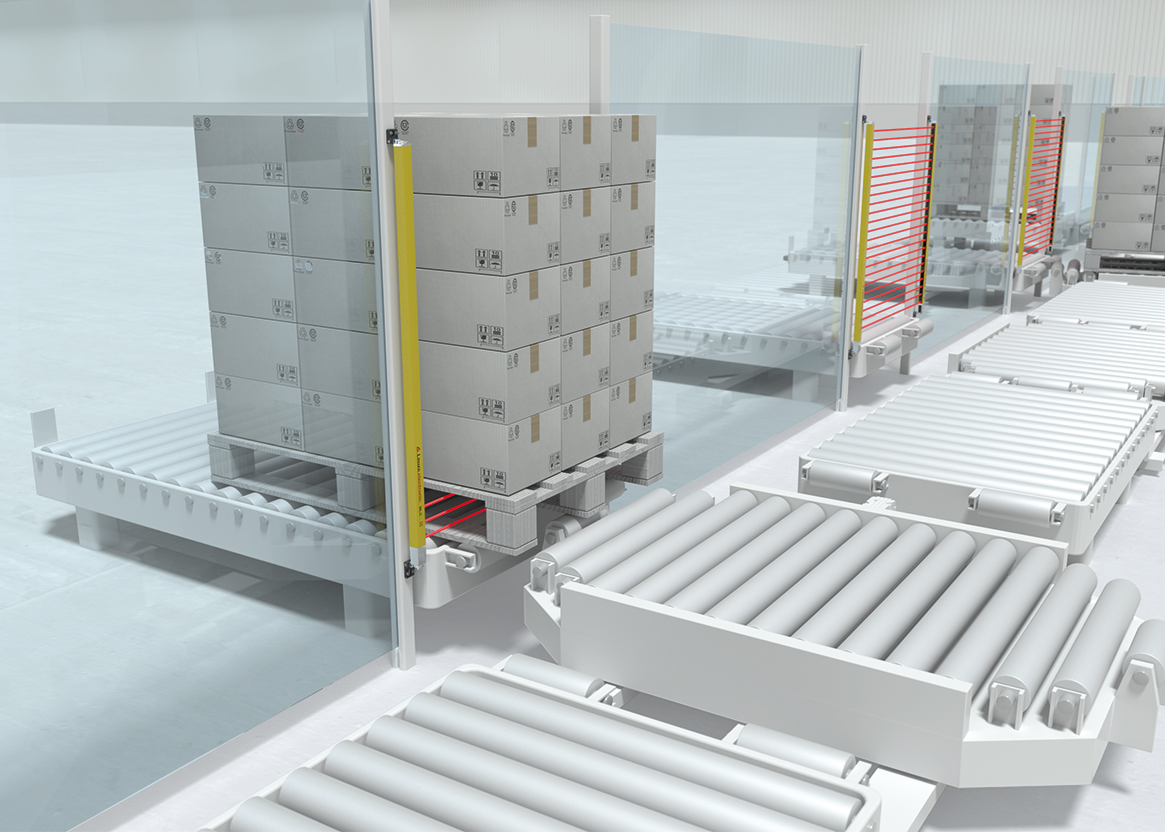

[06] 使用智能过程门控进行出入口防护
APIC_IL_PA_MLC500_SPG_Access-Safeguarding_700x500

要求:
输送路线上的出入口防护应防止人员进入危险区域,同时允许货物通过。同时,安全技术应尽可能少占用空间。

解决方案:
使用智能过程门控时,安全传感器与来自 PLC 的控制信号一起桥接。该功能包含在 MLC 530 SPG 安全光幕中。不需要额外的屏蔽传感器,并且使用 SPG 可以使设备设计格外节省空间。

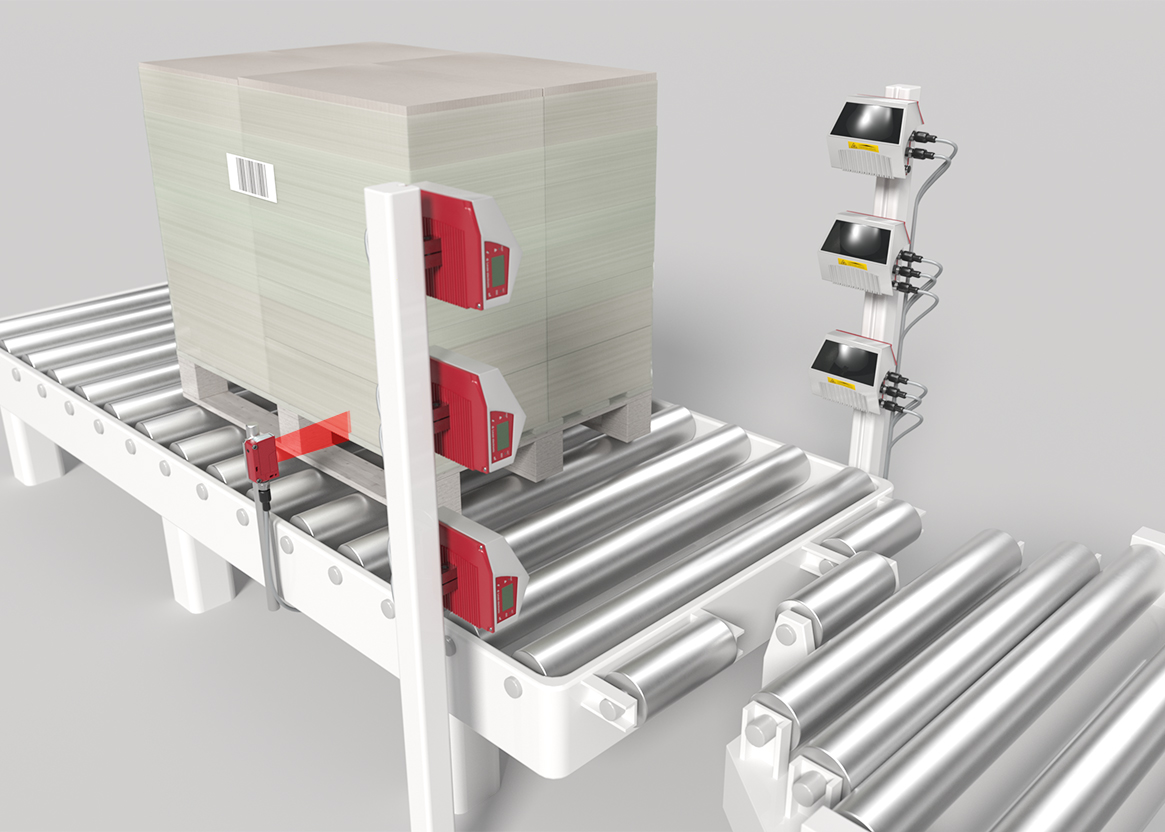

[07] 在托盘上读取代码
APIC_IL_PA_BCL600i_swivel_mirror_700x500

要求:
在入货或出货过程中,应读入货物代码并传输至上级系统。与此同时,标签的位置可以不同。

解决方案:
使用 BCL 500i / 600i 系列的多个条码阅读器读取不同位置的代码标签。通过集成交换机,设备可以上下相邻连接,也可通过线性结构直接与控制装置连接。

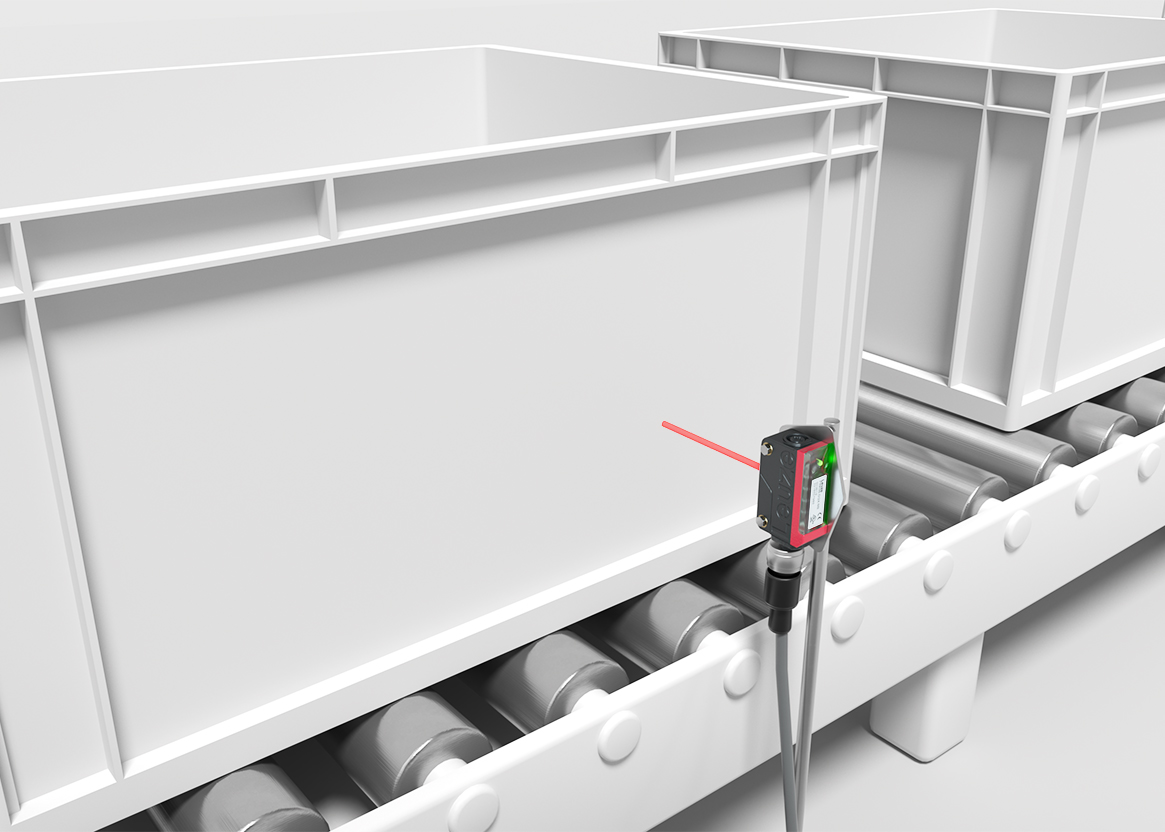

[08] 识别容器和托盘
APIC_IL_PA_SR5B_with_poti_box_transport_700x500

要求:
容器或托盘经过时应能可靠识别。所用传感器应易于安装和连接。

解决方案:
由于其紧凑的方形结构,5 系列的光学传感器可用于高性能和成本优化的标准检测任务。集成的 M3 金属螺纹套和向下或向后的灵活电缆出口,即使在狭窄的安装环境中,也便于安装。

[09] 检测挡板的关闭状态
Stetigförderer_Erkennen-des-Schließzustands-von-Stauklappen

要求:
为停止容器,应检查挡板的关闭状态。

解决方案:
IS 244 系列的感应传感器能检测挡板的关闭状态。针对连接,有带 M12 插头或舒适端子区的型号可供选择。

[10] 读取容器和托盘上的代码
Stetigförderer_700x500px

要求:
应读取安装在容器或托盘上的条码,并通过现场总线将信息传输至控制装置。同时,条码阅读器必须能够安装在输送线路之间。

解决方案:
由于其最小读取距离仅 40 和 20 mm,BCL 200i 和 BCL 300i 系列条码阅读器可以安装在离代码很近的间距。通过其集成交换机,可以在所有基于 Ethernet 的现场总线中安装线性结构。同时,通过控制装置设置参数。

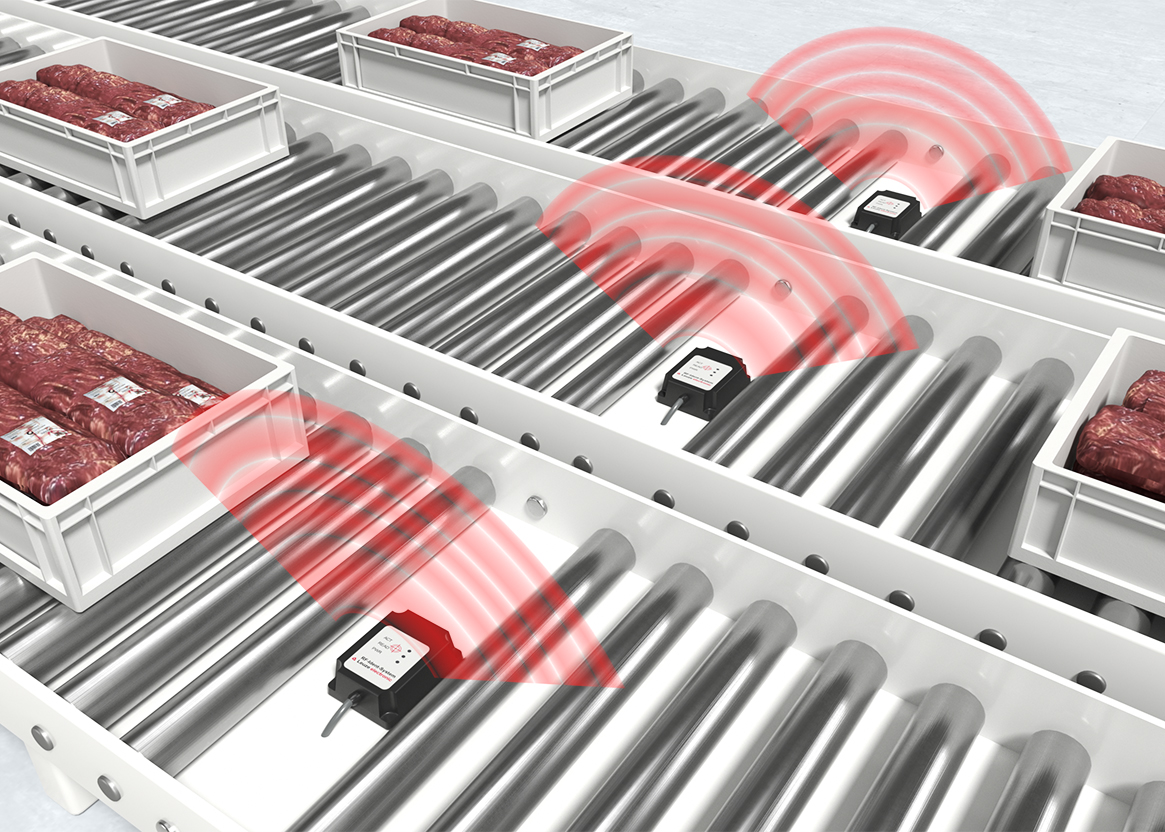

[11] 容器识别
APIC_IL_RFM12_RFM32_RFM62_RFID_container_identification_700x500

要求:
在粗糙或脏污的环境中,应对容器进行识别。

解决方案:
RFID 读写器 RFM 32 和 RFM 62 从安装在容器上的 RFID 电子标签中读取信息。非接触式 RFID 技术即使在脏污环境中也能可靠工作。与此同时,阅读器可以极为灵活地集成到输送技术设备中,读取间距可达 400 mm。

[12] “容器空”测试
Stetigförderer_Prüfung-Behälter-leer

要求:
为再次使用容器,必须检查容器中是否仍有物体。

解决方案:
线性检测传感器 LRS 36 使用线型激光进行物体识别扫描。这样便能可靠确定容器中有无物体。

[13] 读取直接印在纸箱上的条码
Stetigförderer_Codelesung-von-direkt-auf-den-karton-gedruckten-Codes

要求:
须读取直接印在纸箱上的条码。之后,读取的信息必须传输至控制装置。

解决方案:
BCL 300i 系列的条码阅读器具有特殊的光学器件,用于喷墨打印的代码,可以读取纸箱上的条码。通过集成的交换机,设备能简便地集成到基于 Ethernet 的现场总线线性结构中。同时,通过控制装置设置参数。

[14] 读取已校准纸箱顶部的代码
Stetigförderer_Codelesung-auf-der-Oberseite-von-ausgerichteten-Kartons

要求:
发货运输和网上购物中发出货物时,应读取发货标签上的条码。与此同时,已校准纸箱通常在尺寸上有很大不同。读取的信息应传输到控制装置。

解决方案:
BCL 600i 系列条码阅读器从上方读取纸箱上的代码。其使用蓝色激光工作,在模块厚度较小的情况下可获得更多景深,因此无需昂贵的焦点调整。设备可通过集成的现场总线接口轻松集成到控制装置中。

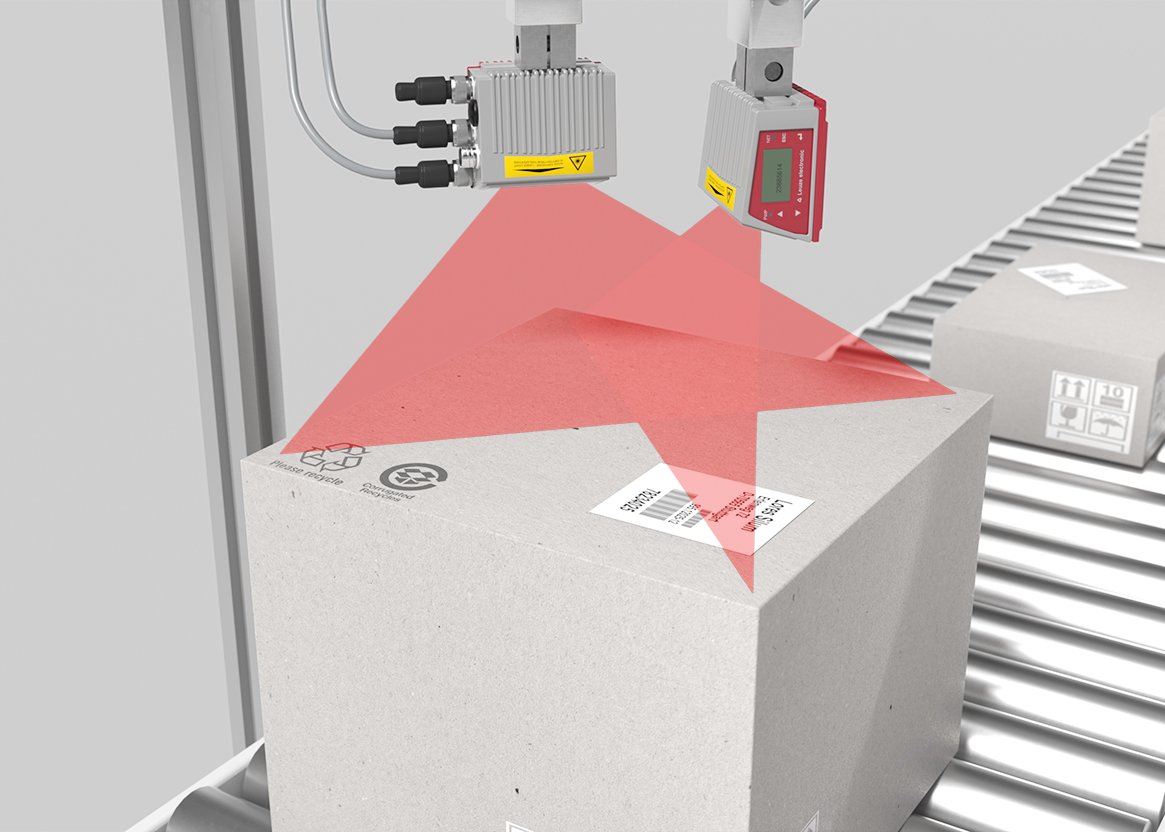

[15] 读取未归边纸箱顶部的代码
APIC_IL_PA_BCL600i_Omnidirectional_Identification_700x500

要求:
发货运输和网上购物中发出货物时,应读取发货标签上的条码。与此同时,未归边纸箱通常在尺寸和方向上有很大不同。读取的信息应传输到控制装置。

解决方案:
模块化扫描仪插口 MSPi 使用至少两个相互对准的条码阅读器来读取未校准条码。如需要,我们还可提供为您应用量身定制的插口配置。插口可通过集成的现场总线接口轻松集成到控制装置中。

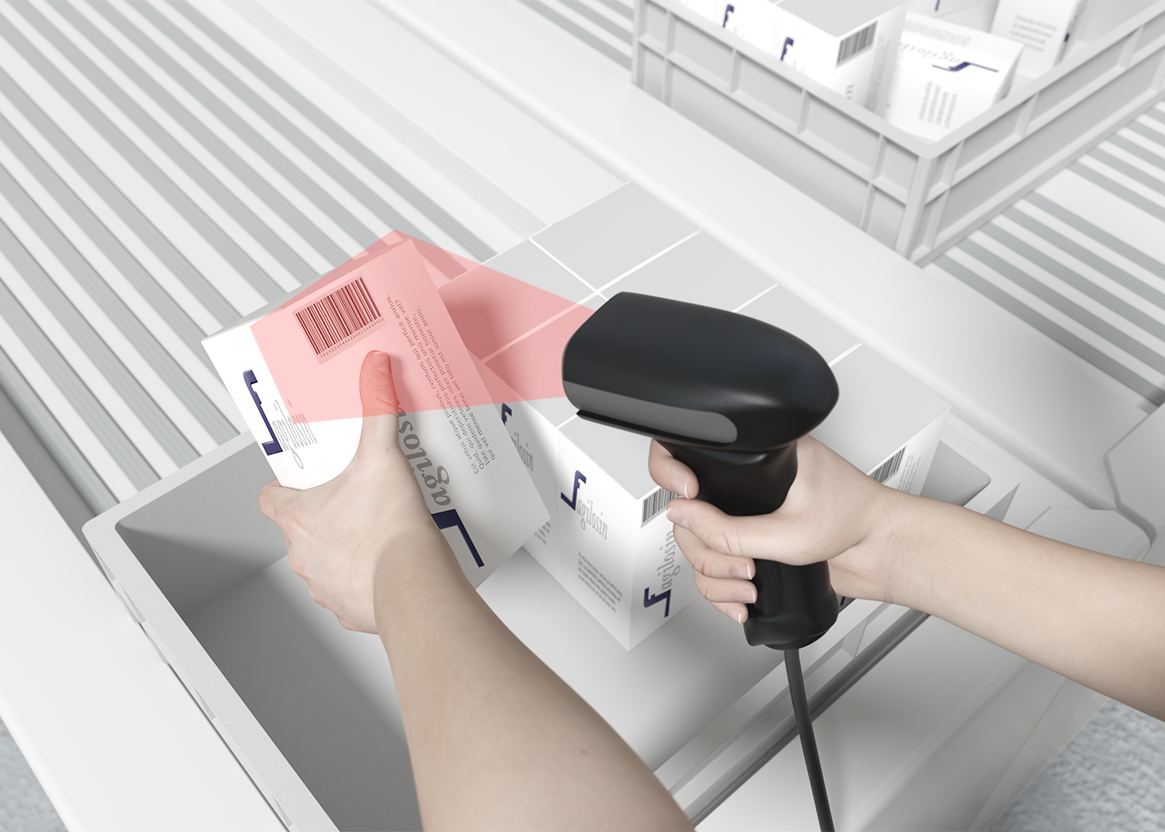

[16] 手动读取条码
APIC_LA_IT1452g_1D-2_code_reading_warehousing_700x500

要求:
在订单分拣过程中,应读取货物代码并传输至商品管理系统。

解决方案:
IT 1472Xg 系列的移动式条码阅读器可读取仓储和物流中的所有通用条码。根据不同的应用领域,可提供带电缆连接或无线传输的规格。

[17] 轮廓检测
4_APIC_MT_Inductive_Sensors_presence_control02_wl Kopie

要求:
输送技术设备上运输的纸箱应自动抓取,以便进行码垛。在后续应用中,应检测纸箱是否完好无损以及闭合。这两种应用都必须检查纸箱轮廓。

解决方案:
3D 轮廓测量系统 CMS 700i 可检测任何物体的长度、宽度、高度、伸出物、凸起和位置,无关其形状和表面如何。Polybag 也可被过程可靠地探测。整套系统在一个商品编号下包含所有用于安装和运行的组件。

[18] 识别扁平包装件
APIC_IL_SR46C_Detection-of-polybags-conveyor-belt_700x500

要求:
在带式输送设备中,应在整个长度上可靠识别速度高达 2.5 m/s 的扁平包装件。

解决方案:
RK 46C 系列镜反射型光电传感器能可靠识别带式输送设备上尺寸薄至 5 mm 的物体。为此,设备使用 25 mm 宽的高性能光带。凭借 250 Hz 的高开关频率,RK 46C 即便在高输送速度下也能识别物体。
