药品包装的传感器解决方案

在制药工业，例如在进行疫苗的玻璃瓶灌装或是药片的泡罩包装时，其包装过程通常要在洁净室条件下进行。同时对卫生、产品安全和可靠性有特别高的要求。

几十年来，我们一直在为包装机制造商和制药商提供支持，深知这些领域所面临的挑战：我们的传感器和专门为此开发的药品反射器采用优质的不锈钢制成，可以承受深入的清洁过程。53C 系列微型传感器采用 Hygienic 设计，通过没有紧固孔的光滑外壳轮廓防止潜在的沉积物，从而降低细菌传播危险。例如 DCR 200i 等紧凑的条码阅读器采用不锈钢外壳，非常适合随时借助药品条码或数据矩阵码跟踪生产批次。例如 53C 系列或我们的槽型传感器等集成有 IO-Link 接口的传感器能减少外部的机器干预，因为它们使得能够在不打开洁净室的情况下操作传感器。

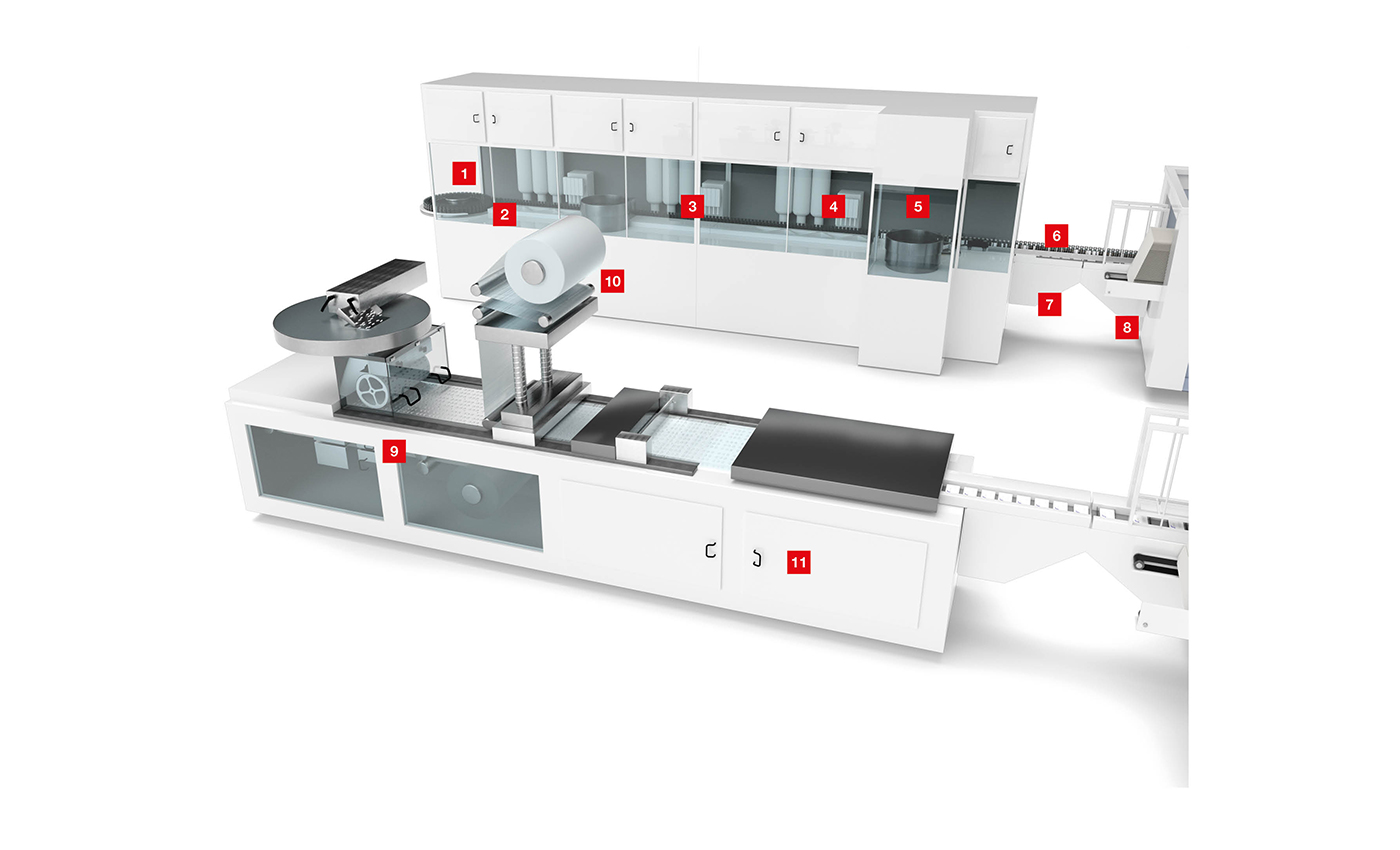

01 精确定位样品瓶

要求：
为了在输送过程中实现最佳的速度控制，必须可靠地识别输送线路上透明或不透明的玻璃样品瓶。为此也要利用极小的间隙。无菌设备中的卫生要求特别高。

解决方案：
PRK 53CL1.T3 镜反射型光电传感器的激光光斑小，与 MTKS 不锈钢反射器联用，能够实现对样品瓶的高精度检测和定位。紧凑的传感器即使在狭小的空间内也能简便地进行集成。传感器和反射器均采用卫生设计。

02 检测样品瓶

要求：
在包装机中完成样品瓶的灌装后，经常要在狭小的空间内以极小的间距高速输送容器。由于空间有限，使用的传感器应特别小巧并易于集成到机器中。

解决方案：

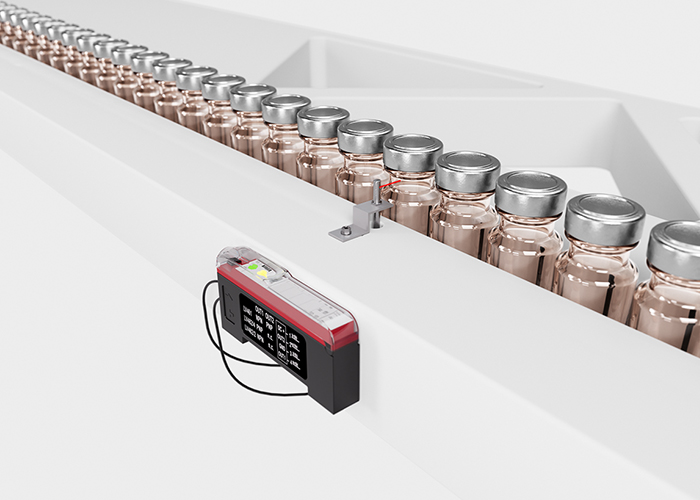

KF 塑料光缆或 GF 玻璃光纤配有不同的光束出口和 LV 463 放大器，是可变的样品瓶识别解决方案。玻璃光纤尤其适用于高的环境温度。放大器可通过菜单方便地进行设置，配有模拟输出和 IO-Link 接口。

03 一次性注射器检查

要求：
一次性注射器通过进料单元悬挂进给并高速输送到组装站。在这个工作站应将塑料封盖放置在一次性注射器上。为此应可靠地识别非常细的注射器针头。

解决方案：
GSL 08B 激光槽型光电传感器甚至能识别细小的注射器针头。适用于洁净室的 V4A 不锈钢外壳经过 ECOLAB 认证，非常适合对卫生和清洁剂耐抗性有高度要求的区域。传感器能在 -25 °C 至 60 °C 的温度范围内工作，保证过程的故障安全。

04 通过打印标记检测进行管校准

要求：
在软管灌装封尾机中将糊状产品灌装到软管中。在此过程中，精确校准完成灌装后的塑料管非常重要，这样才能在正确位置压紧管体的封尾折缝。这些机器的空间条件通常非常狭窄。

解决方案：
紧凑的 KRT 3C 色标传感器可以节省安装空间。即使在圆形物体上也能以高精度识别不同颜色的对比标记，响应时间只有 50 μs。通过 IO-Link 接口可以节省格式更改的时间。采用不锈钢外壳的 KRT 55 可适用更高的要求。

05 检测小零件

要求：
完成样品瓶或小瓶的灌装后，还需要例如瓶盖、卡环或辅助给药器等其他小零件，这些零件通常是通过振动输送机送入机器。应使用专门进行过优化的传感器来检测小零件。

解决方案：
采用不锈钢外壳的 GS 08B 或 GSL 08B 槽型传感器配备激光、便于集成，能可靠地检测小的物体、甚至是极小的间隙。或者，也可以使用带配套 LV 放大器的 KF 塑料光缆进行小零件识别。

06 识别螺旋输送机中的样品瓶

要求：
要使用与样品瓶配套的螺旋输送机将样品瓶无碰撞地送入下游机器。螺旋输送机在后台旋转，要求传感器在识别样品瓶时有非常精确的背景抑制。

解决方案：
HT55C.V 漫反射传感器中集成的特殊 V 型光学器件可实现非常精确的背景抑制。同时能够可靠地识别半透明的物体。55C 系列传感器采用不锈钢外壳，结构紧凑，防护等级高达 IP 69K。

07 代码信息

要求：
在将泡罩装到折叠纸盒中时，应确保盒内有正确的附带资料。为此，必须在过程中读取折叠纸盒及附带资料上的两个条码并相互进行比较。

解决方案：
用两个基于相机的 DCR 200i 传感器确保附带资料与折叠纸盒相匹配。传感器能够可靠地解码数据矩阵码或药品条码。条码内容则通过工业 Ethernet 接口输出。

08 附带资料有无监控

要求：
将药片泡罩装入折叠纸盒时，必须确保同时装入附带资料。由于附带资料是纸质的，因此可以借助荧光传感器可靠地对其进行识别。

解决方案：
LRT 8 荧光传感器通过紫外线照明识别发光材料。由于其结构小巧，易于集成。不同的扫描范围、光斑尺寸和滤波方式使这些传感器可以灵活地进行使用。

09 识别接缝

要求：
必须可靠地识别并在后续过程中避开成形薄膜接缝，确保过程的故障安全。接缝的检测应尽可能不受颜色和表面的影响。

解决方案：
KRT 3C、KRT 18B 或 KRT 55C 色标传感器针对接缝的识别进行了优化。可通过示教按钮适应胶粘带的颜色和背景。IGSU14E SD 超声波槽型传感器可检测不同印刷图案的密封膜接缝，不受颜色的影响。

10 测量卷直径

要求：
以大卷提供用于制作泡罩的塑料薄膜。为确保一致、均匀地展开，通常是用电机驱动卷。为此就需要传感器不断地发出间距信号，以便计算直径。

解决方案：
DMU 318 或 DMU 418 超声波距离传感器专为精确的距离测量而开发。它们提供卷直径相关信息的模拟信号。或者也可以使用具有不同测量范围的 ODS 9 系列测量传感器。集成的 IO-Link 接口则能提供更多可能性。

11 监控带门锁的安全门

要求：
在药品包装中，必须通过带锁定力的安全开关监控快速运行的机器上的安全门，以便防止意外接触并仅在规定的位置停止过程。同时不应影响机器的可接近性。

解决方案：
在控制系统发出的电信号松开安全门之前，L250 和 L300 安全门锁可保持安全门处于锁定状态。RFID 编码操作钥匙使门锁能够提供最佳的非法操作防护。可选急停和指令按钮能轻松建立完整的安全功能。
