面向未来的木材加工行业解决方案

作为经验丰富的工业传感器制造商，我们在木材加工行业的传感器应用方面拥有丰富的专业知识。我们的创新产品为木材加工行业的特定挑战提供面向未来的高效解决方案。

知名机器制造商正在为自动化系统设定新的标准和标杆。智能传感器技术确保超高可靠性和系统可用性，为此奠定基础。

我们的传感器符合工业 4.0 标准，可实现最优透明流程。现代化云处理解决方案确保过程数据随时在全球范围内用于系统维护和监控。


进料段的物体探测/存在性检测

HT46C_Objekterkennung_Vollholz_01_700x500px

要求：

木制部件通过输送机在加工站之间运输。为了控制运输以及每个单独的过程，必须检测每块木板的准确位置。


解决方案：

HT 46C 或 HRT 8 系列光学传感器包含漫反射传感器型号，探测范围大，即使结构或颜色有差异的木板也能可靠识别。

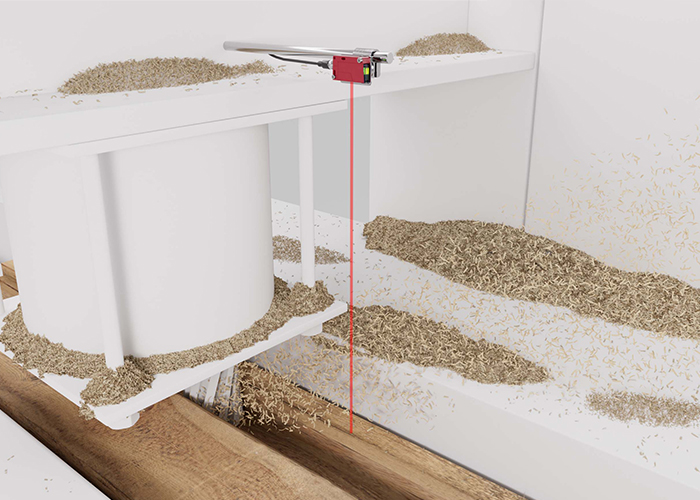

脏污环境中的物体探测/存在性检测

HT46C_Objekterkennung_Verschmutzter_Umgebung_Fraese_01_700x500px

要求：

在加工木材时，必须采用对灰尘和污垢不敏感的传感器检测木材物体，以进行过程控制。


解决方案：

46 和 49 系列漫反射传感器的信号冗余高，光斑能量密集，适合脏污环境中的物体探测。增强型号（例如 HT46C.E 型传感器）耐污能力增强，更加坚固。

脏污环境中的物体探测

LCS1_Objekterkennung_Verschmutzter_Umgebung_01_700x500px

要求：

要启动自动锯或加工设备，无论木板表面如何能够检测，即使在灰尘和脏污特别严重的环境中也是如此。


解决方案：

M18 或 M30 型号中的电容式传感器的范围可达 60 毫米，可轻松集成到输送系统中。它们可以检测木板，无论木板颜色如何或是否有掉落的木屑。采用金属封套的 LCS1 系列非常坚固。也可以选择采用塑料外壳的标准 LCS2 设计。

长度计算

HT46C_Laengenermittlung_700x500px

要求：

从原木到木板条，必须通过控制系统中的传感器以恒定输送速度灵活确定木制部件的长度。


解决方案：

使用响应时间短的光学传感器能够可靠地检测木制部件的长度。HT46CL 系列激光漫反射传感器（特别精确）或 HT49 或 HT25系列（带 LED 光斑）适合此任务，具体取决于所需的检测距离。

龙门起重机区域的出入口防护

MLD500_personenschutz_02_700x500px

要求：

必须保护起重机的自动化区域，以确保顺利运行。为此，使用光电安全传感器最大限度地减少对出入口的影响。


解决方案：

安装在 UDC 设备防护立柱中的保护位置，即使面积很大的区域也可以使用 MLD 安全光幕（2、3 或 4 光束）保护，可达 80 米。可在角落使用柱镜实现光束偏转。如果需要更灵活的固定，SLS46C 光束安全光栅适合用作多光束系统设置的对射光电传感器。

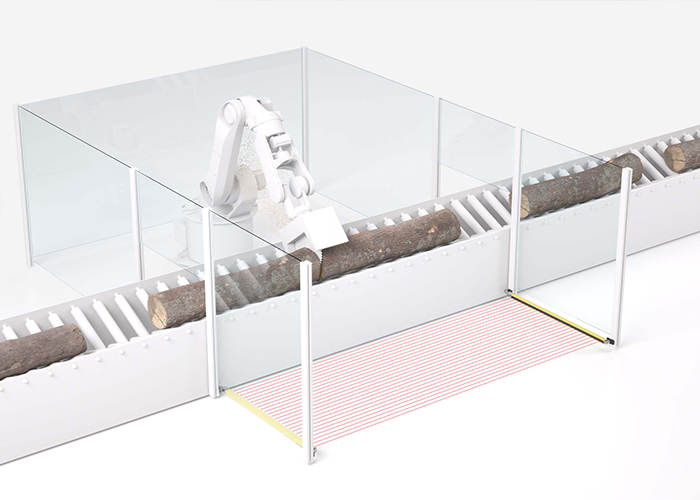

机器人区域的安全防护/操作点

MLC500_personenschutz_roboterzelle_02_700x500px

要求：

机器开口前的所有区域以及靠近操作点的进料区域都必须使用高分辨率安全传感器进行保护，即使很小的中断也能检测到。


解决方案：

MLC 安全光幕具有 14 毫米的分辨率和长达 3000 毫米的长度，并且具备额外功能，能够提供定制化的解决方案。对于简单的标准保护，ELC 也可用于最长 1500 毫米的开口。

高架仓库定位

AMS100_Positionierung_Hochrregallager_01_700x500px

要求：

在仓库中自动运输板材或木材堆垛需要快速准确地定位转运车或堆垛起重机。这需要具备合适的检测距离和精度的位置传感器。


解决方案：

坚固的 AMS 100 或 AMS 300 激光定位系统可提供长达 300 米的交错检测范围，有各种接口可连接到 PLC。

碰撞检测/定位

ODS10_Kollisionserkennung_01_700x500px

要求：

在一个轨道上有多台自动起重机的系统中，必须避免碰撞。传感器的检测距离必须根据行驶速度进行选择。


解决方案：

ODS 96/10 或 HT10/96 系列光学传感器使用反射器，可用于 25 米以内的碰撞监测，具有模拟或数字信号选件。根据需要，可以使用采用增强塑料外壳 (SR10) 或金属外壳 (SR96) 的传感器。

堆垛高度、尺寸、轮廓或体积测量

ODSL96B_Stapelhoehenmessung_Holzplatten_01_700x500px

要求：

自动堆叠锯切或加工后的物体需要高度监控，确保堆垛均匀，达到控制目的。为适应不同的宽度，必须从上方进行监控。


解决方案：

根据堆垛高度的不同，ODS 110 系列测量传感器或具有多个开关点 (ToF) 的漫反射传感器可用于高度测量或从上方进行高度监控。特别坚固的金属外壳型号有 ODS 96 可供选择。

出入口防护

LBK_personenschutz_roboterzelle_02_700x500px

要求：

设计一个额外的重启联锁，防止在监控区域发生事故，包括切割尺寸时。这种锯切环境要求高度防尘。


解决方案：

LBK 安全雷达系统抗污能力强。锯切单元的区域监测至少需要两个装置。根据装置大小，一个 LBK 控制器可结合多达六个传感器。

木材输送系统/到位状态监控

PRK328_Holzfoerdertechnik_03_700x500px

要求：

必须使用容易集成的传感器检测木制部件，例如可安装在输送机侧面。该功能在灰尘多和可能有轻微振动的环境中也必须可靠。


解决方案：

PRK 328 系列坚固的圆柱形传感器采用 L 型光学出口，减少安装空间，在多尘环境中也能增加可用性。金属外壳和螺母确保防震安装。

标记检测和切割控制

LRT8_Markierungserkennung-in-verschmutzter-Umgebung_01_700x500px

要求：

自动锯切不同类型的木材时，必须可靠地检测到特定颜色的标记。可以切割不同长度。


解决方案：

LRT8 荧光传感器检测任何木材表面标记中的某些“颜料”进行锯切控制，采用紫外光，非常耐脏。

防护门防护联锁/出入口防护

L100_Zugangssicherung_01_700x500px

要求：

出于人身安全原因，必须在运行期间监控系统出入口（例如检修门）的状态。


解决方案：

L100 系列的紧凑开关和防护联锁或 L300 系列的特别坚固版适用于防护门出入口防护。所有防护联锁装置都有 OSSD 输出。

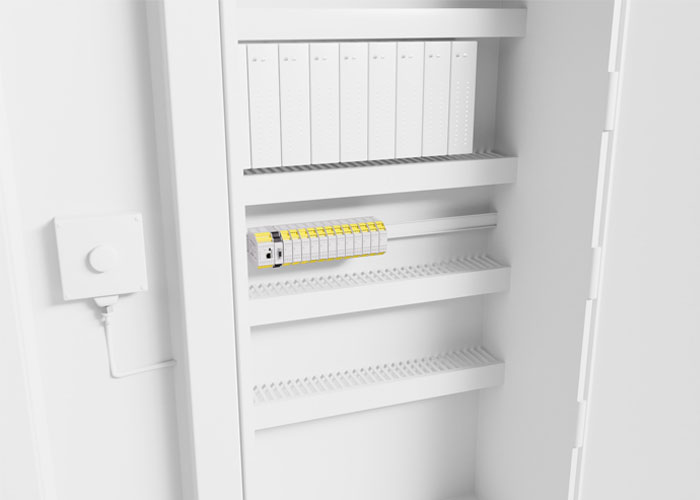

安全功能

APIC_PA_MSI400_Safety_sensors_wl_700x500_(1)

要求：

将安全传感器组合在一起，实现安全功能。为此，必须选择合适的开关装置/安全继电器。


解决方案：

通过功能固定型 MSI-SR 安全继电器或自由编程型 MSI 400 安全控制和直观编程软件提供定制安全解决方案。
