针对贴标的传感器解决方案

标签能为食品和药品做标记,使品牌形象更具吸引力。与此同时,标签也在不断变换新花样:使用新的可持续材料,许多制造商用醒目的印刷图案、金属标签或有透明区域的标签为自己的产品增添亮点。

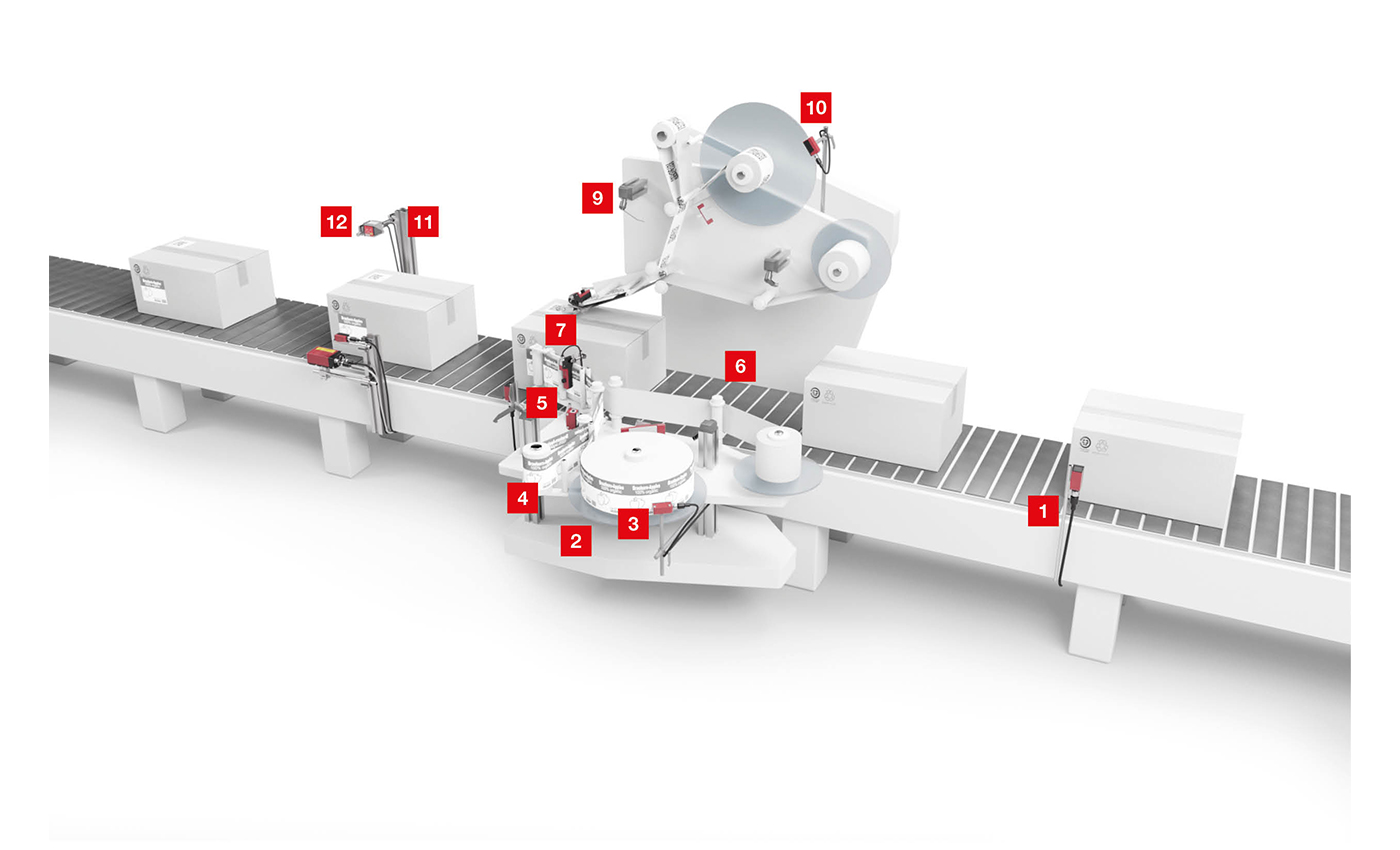

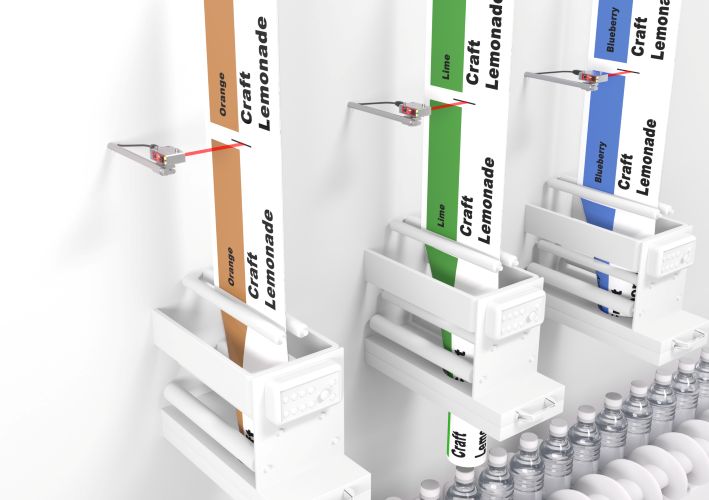

凭借我们的创新传感器产品组合包括槽型传感器、漫反射光电传感器、镜反射型光电传感器、剪切标记传感器、条码阅读器或视觉传感器,我们能够解决贴标机工作过程中的所有应用问题。第一个光学标签识别槽型传感器就是劳易测创造的。我们还推出了第一款超声波标签识别槽型传感器,为市场的进一步发展奠定了基础。凭借独一无二的 GSX 组合式槽型传感器,我们更进一步,将光和超声波这两种检测原理结合在了一个紧凑外壳中。这种槽型传感器是适用于所有需要处理各种标签的贴标机的灵活解决方案。

01 识别透明物体

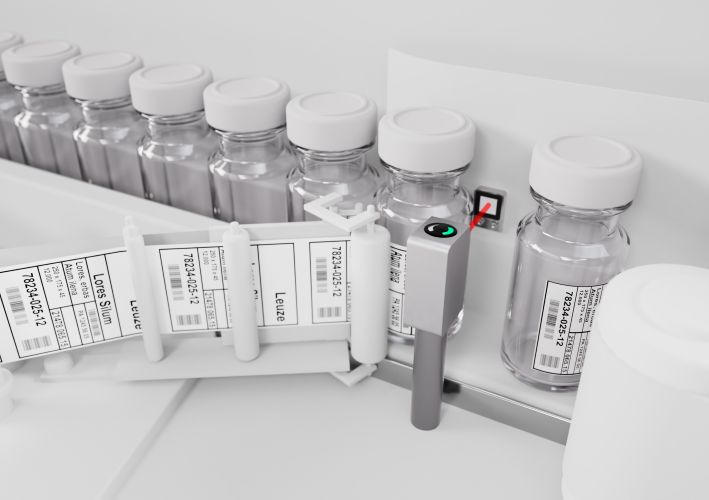

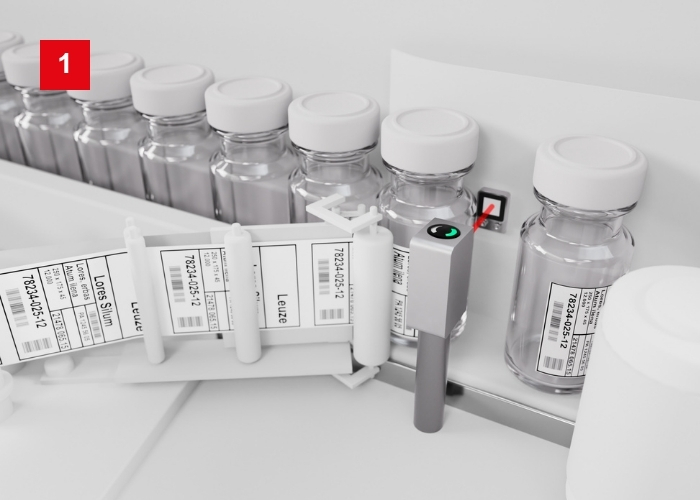

APIC_PA_IPRK53C_Triggersensor_wl_700x500px

要求:
为了实现精确贴标,必须尽可能精确地识别物体的位置,以便激活粘贴操作。同时,传感器应可靠地识别各种类型和形状的物体,包括透明物体。更换产品不应影响贴标过程。

解决方案:
PRK53C.T 镜反射型光电传感器针对透明物体的识别而开发。该传感器采用不锈钢外壳,适用于有高度卫生要求的生产过程,响应时间短并集成有 IO-Link 接口。

02 监控标签带

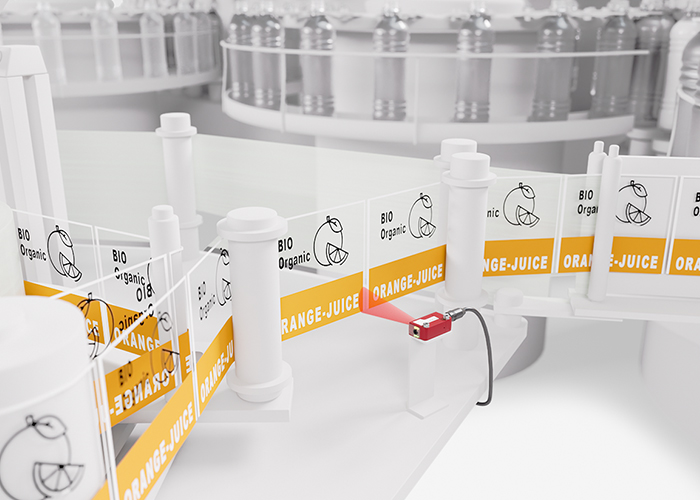

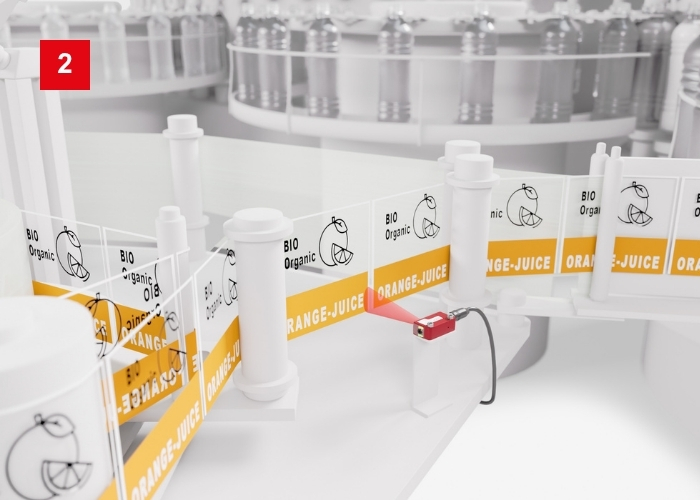

APIC_PA_HT3C_XL_Monitoring_of_label_tape_wl_700x500px

要求:
在标签带路径较长的贴标机中,例如在作为卷与涂胶装置之间的缓冲区,需要识别是否存在标签带裂纹。

解决方案:
例如 HT3C.XL 等光斑几何形状特别长的漫反射传感器适用于监控标签带。扫描仪能承受波动并可靠地检测确实存在的标签带裂纹。紧凑的结构使传感器能够轻松进行集成。

03 测量卷直径

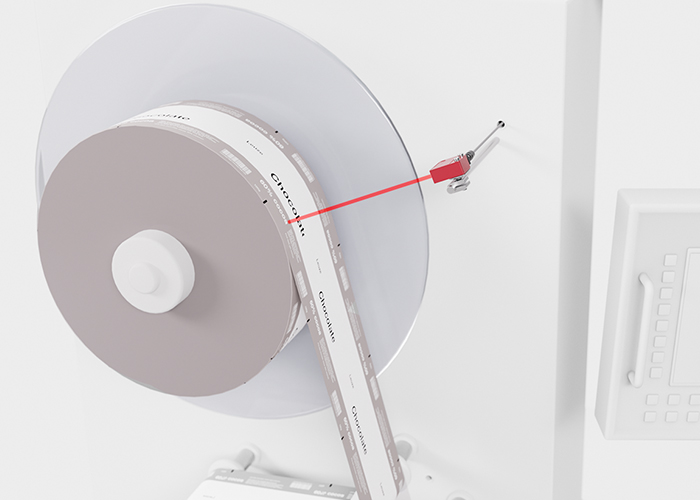

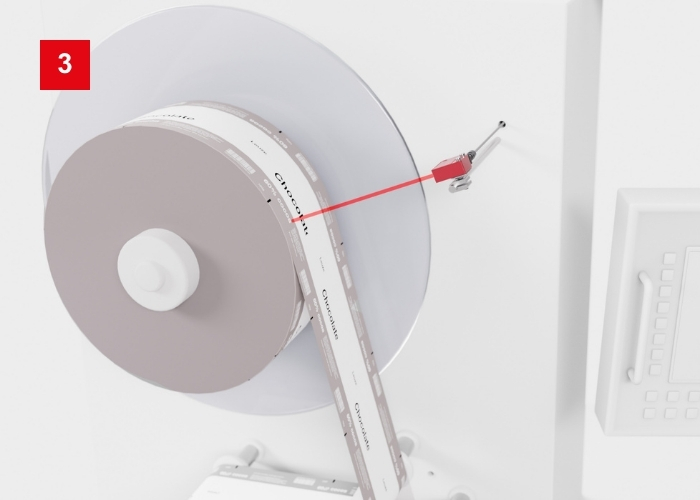

APIC_PA_ODS9_kontrolle_banddurchmesser_wl_700x500px

要求:
在高性能贴标机中,标签卷由电机驱动。应持续检测标签卷的直径,以便能够根据标签卷直径的缩小情况调整转速。

解决方案:
ODS 9 测量传感器提供模拟间距信号,确保能完美地调整驱动器。测距传感器有不同的间距范围、配置选项以及集成有显示屏。集成的 IO-Link 接口使传感器可以通用。

04 识别缓冲辊终端位置

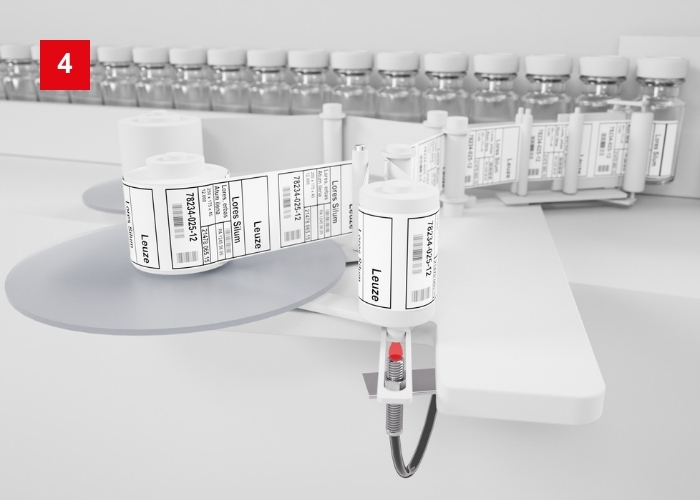

APIC_PA_IS218_Tänzerposition_wl_700x500px

要求:
为了定期调节自粘标签的载带张力,通常会使用通过弹簧预紧的导向辊。这种所谓的缓冲辊最好始终处于两个终端位置之间。

解决方案:

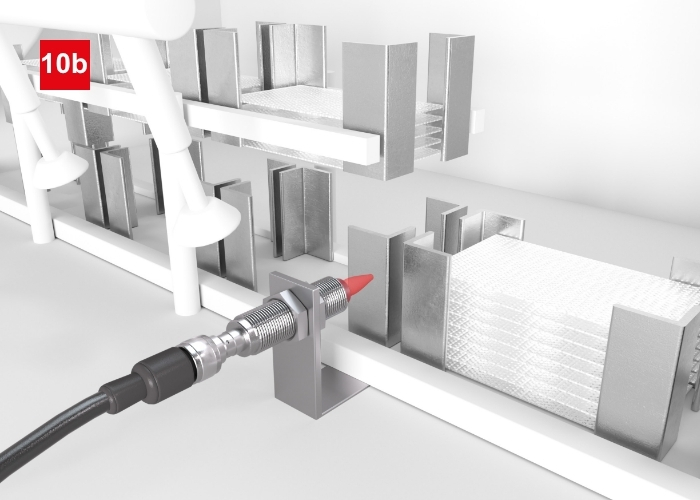

IS 200 电感式开关主要检测金属辊托,从而检测缓冲辊的两个终端位置。IS 288、IS 212 或 IS 218 电感式开关可为齐平或非齐平安装提供适当的开关距离。

05 识别剪切标记

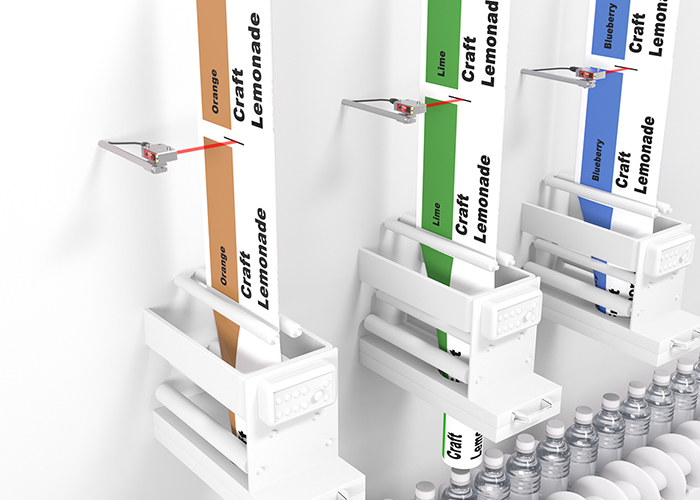

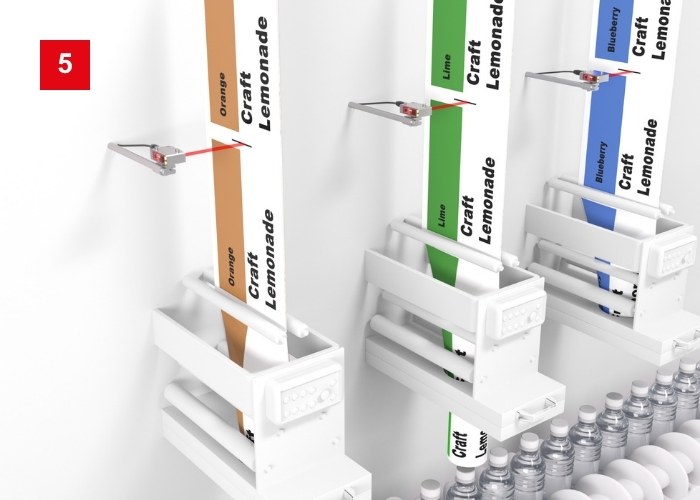

APIC_PA_KRT18B_Schneidemarkenkontrolle_wl_700x500px

要求:
在饮料工业中经常会使用套筒式标签。其中,要借助打印标记将作为连续薄膜的成卷标签裁剪成所需的长度。这项任务需要专门针对高精度和高速度进行过优化的色标传感器。

解决方案:
KRT 18B 色标传感器配有信号显示和多种颜色的发射 LED,能确保剪切标记识别的高度灵活性。集成的 IO-Link 接口便于在更换标签时对色标传感器进行调试和调整。

06 检查瓶子校准

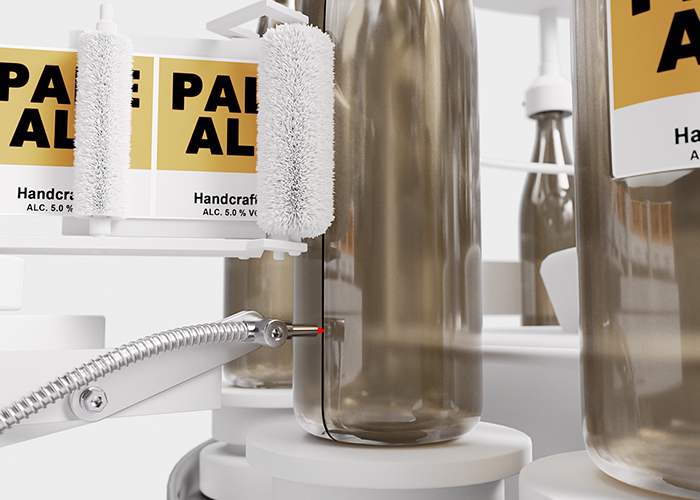

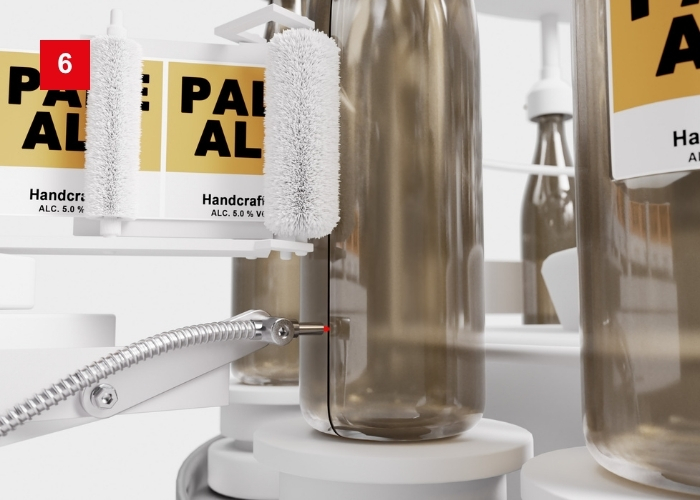

APIC_PA_LV463_Ausrichten_Flaschennaht_wl_700x500px

要求:
要将标签贴在瓶子上的指定位置。为此,必须借助压花凸肩或压缝等小的特性识别瓶子的校准情况并进行校正。在紧凑的机器中,用于传感器系统的安装空间通常很小。

解决方案:
GF 玻璃光纤采用不同的光出射端和 LV 463 放大器,非常适合用于检查瓶子校准。光纤传感器特别精巧,同时也性能强大。传感器配有 IO-Link 接口以及可选模拟输出。

07 识别非透明标签

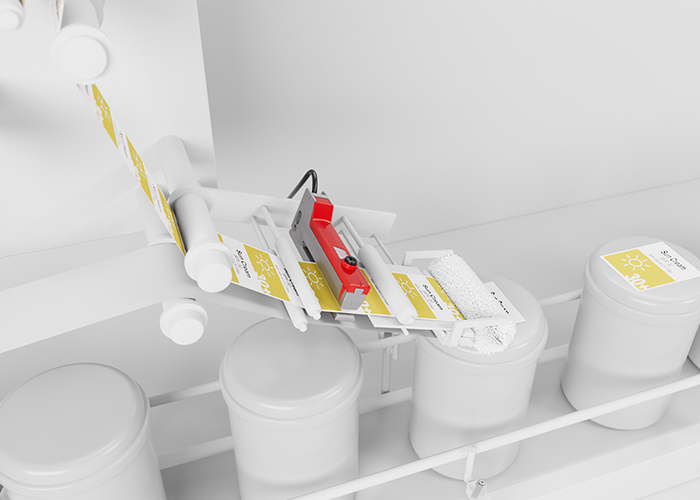

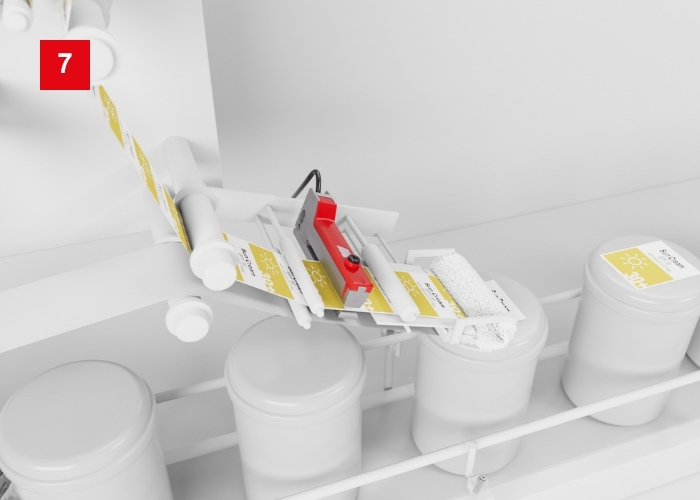

APIC_PA_GS63_Erkennung_Etiketten_wl_700x500px

要求:
应为包装粘贴非透明标签。为此必须精确地识别出载带上两个标签之间的间隙。传感器也要可靠地识别形状复杂的标签,避免粘贴不准确或机器停机。

解决方案:
GS61 和 GS63B 光学槽型传感器能可靠地识别所有非透明标签。可以利用电位计或通过示教功能设置传感器。下方支脚采用超薄设计,能够直接安装在粘贴边缘。

08 识别透明标签

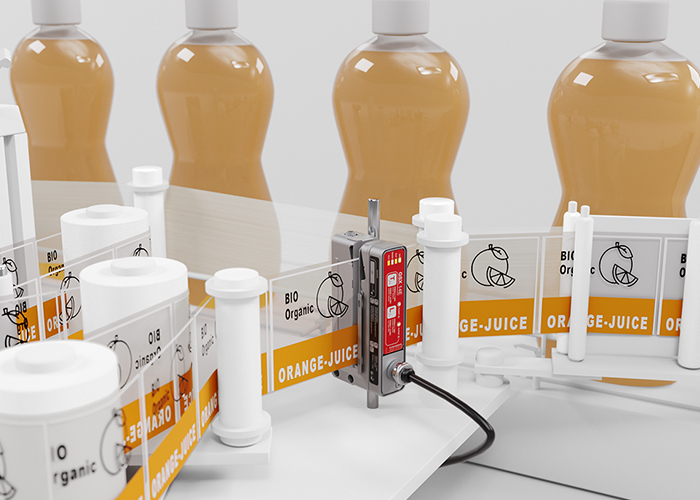

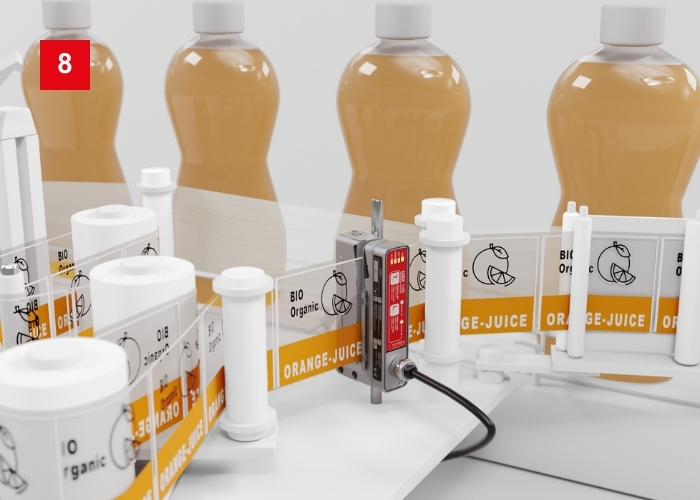

APIC_PA_GSX14E_LabelingMachine_orange_wl_700x500px

要求:
为了在产品或物体上位置精确地粘贴标签,必须对载带上的标签进行识别。也要精确地检测不同形状的透明、半透明或金属标签。同时,传感器的设置方法要简便,能适用于各种标签类型。

解决方案:
GSU12、GSU14E 和 IGSU14E 超声波槽型传感器能识别透明和半透明的标签。GSX14E 传感器将超声波和光学识别系统组合在一个外壳中,甚至能够处理非均质空泡 BOPP 材料制成的标签。IO-Link 接口便于进行调整。

09 读取条码,以便进行识别和测试

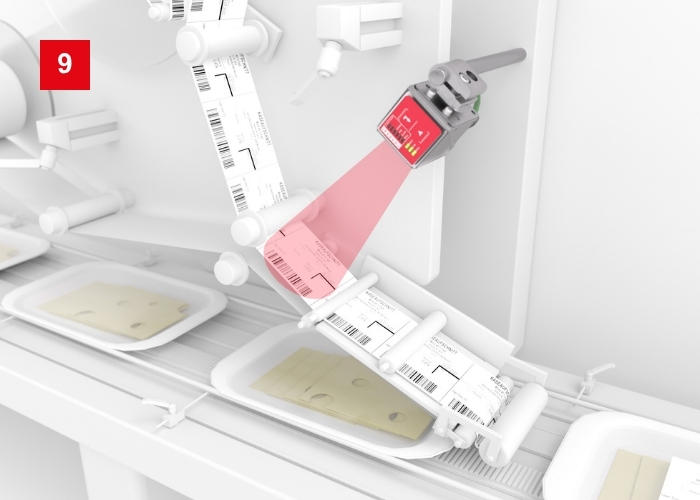

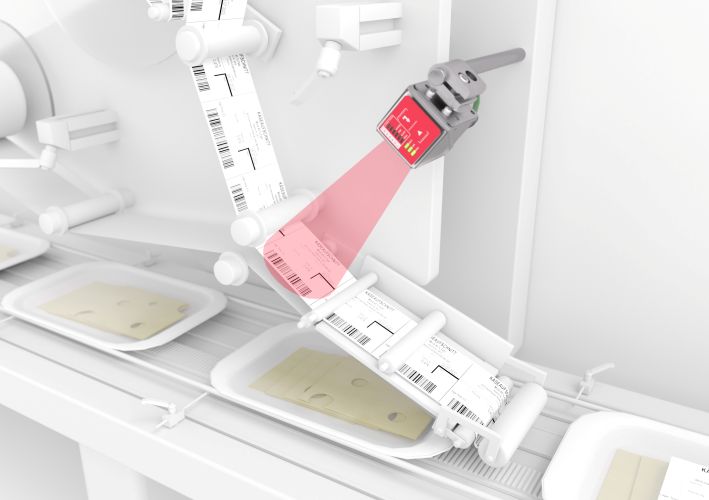

APIC_PA_DCR200i_labeling_wl_700x500px

要求:
为实现高度的过程灵活性,经常会直接在产品的一级包装上印刷标签。在印刷完成后要检查标签上的条码是否清晰以及合理。

解决方案:
通用的 DCR 200i 条码阅读器适用于识别和测试标签上的条码或 2D 条码。针对食品工业中的使用,传感器也有带塑料玻璃的不锈钢外壳可供选择。

10 监控带末端

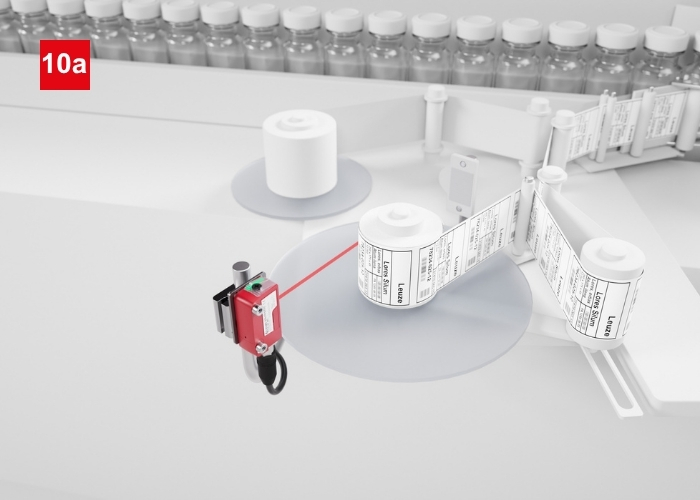

APIC_PA_PRK3C_Bandendehontrolle_wl_700x500px

要求:
用传感器监控自粘标签的卷直径,以便在标签卷用完之前及时向贴标设备操作人员发出警告。应当能够根据卷直径校准传感器。

解决方案:
例如 HT 3C 漫反射传感器或 PRK 3C 镜反射型光电传感器(带或不带激光)等 3C 系列传感器具有精确的相对开关点,非常适合在紧凑的贴标机中监控卷直径。

11 识别标签有无

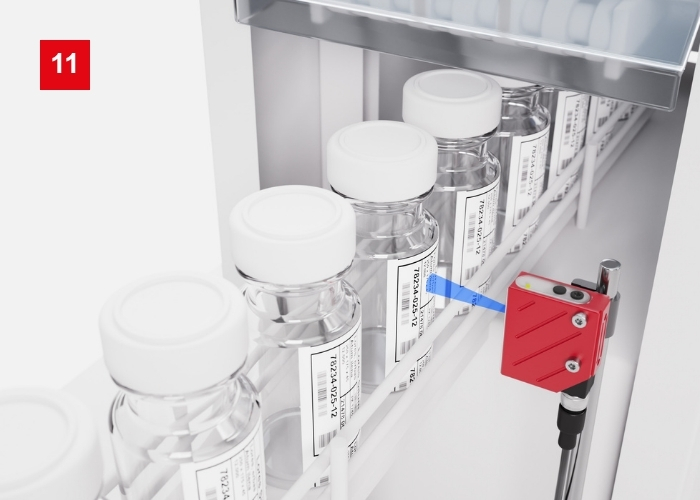

APIC_PA_LRT8_Etikettenpräsenz_wl_700x500px

要求:
在瓶子或样品瓶等容器上完成粘贴操作后,通常要检查物体上有没有纸质标签。标签的识别与瓶子或灌装状态无关。

解决方案:
即使间距较大,LRT 8 荧光传感器也能非常可靠地检测不同物体上的纸质标签。例如 FT328I P1 或 FT5I P1 等带红外光和特殊配置的增强型漫反射传感器可作为替代解决方案 。

12 检查标签校准

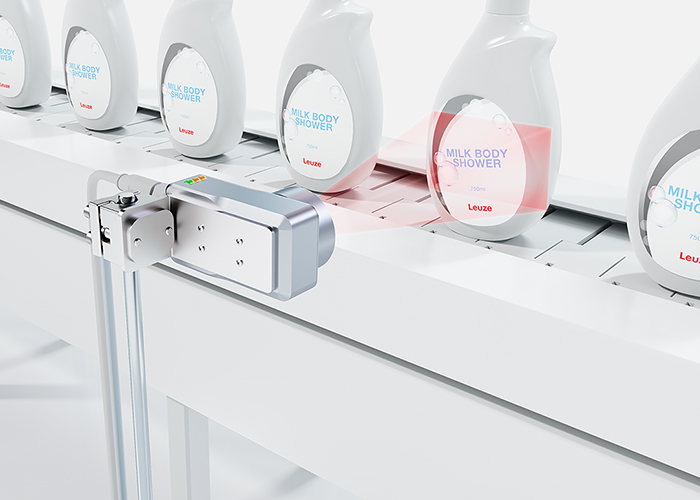

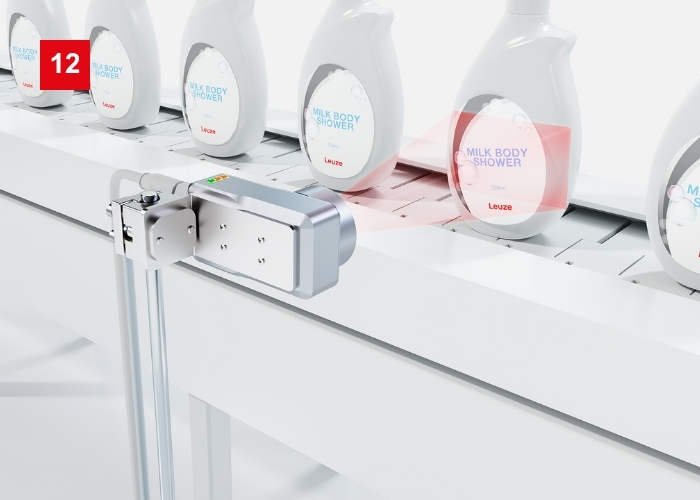

APIC_PA_IVS1048i_Quality-inspection-for-labeling-process_wl_700x500px

要求:
对于高质量的产品或装饰性标签,要确保标签的位置正确。要识别并排除标签错位的产品。

解决方案:
IVS 1048i 系列视觉传感器的视野范围大,可以轻松地识别产品上的标签,并检查标签的位置是否正确。可通过劳易测 Vision Studio 软件进行配置。集成的可切换式 LED 高性能照明能确保获得完美的图像。
