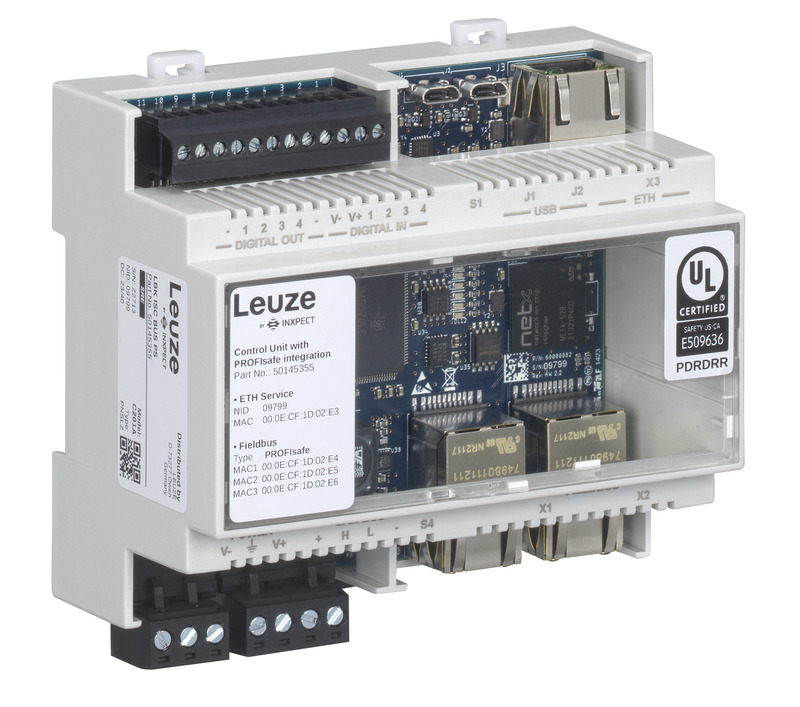

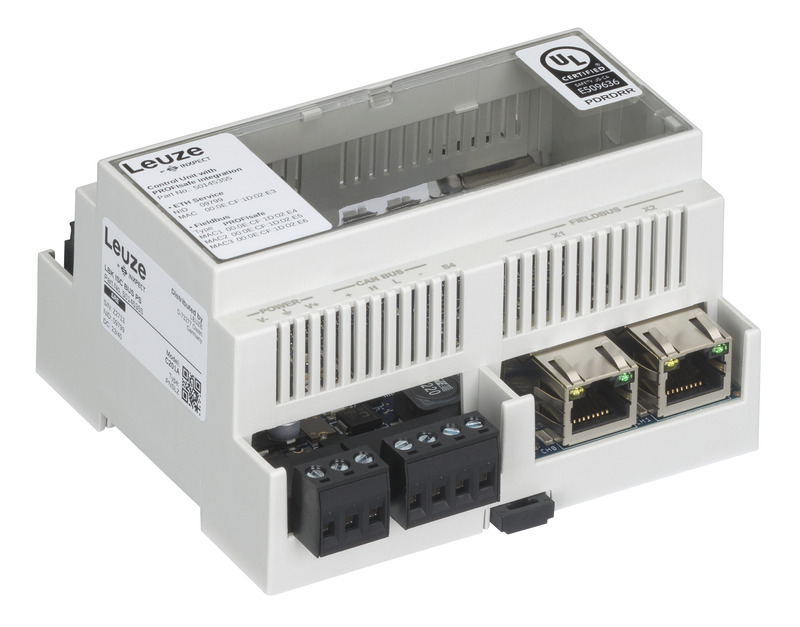

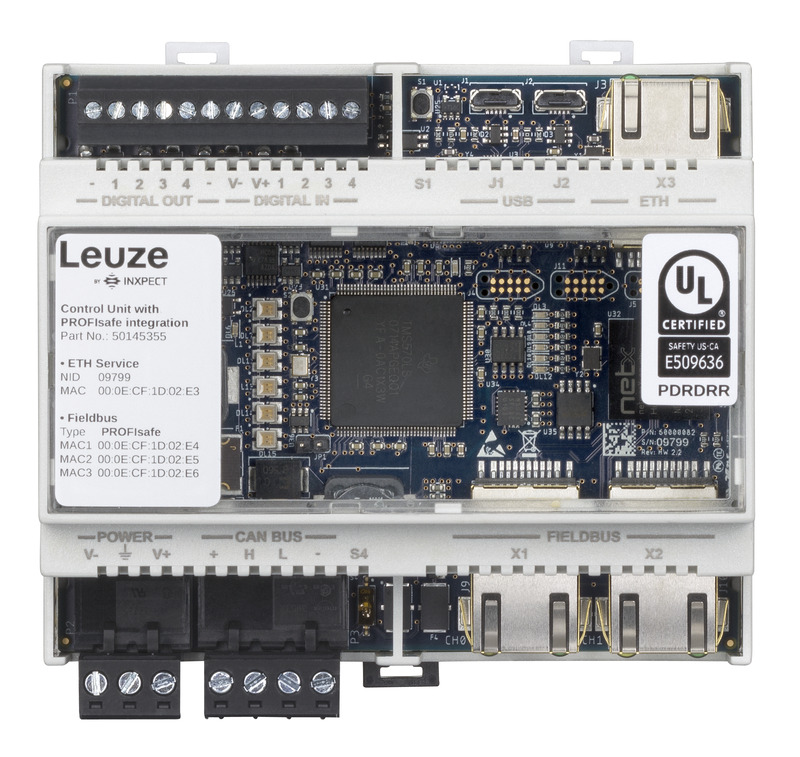

LBK ISC BUS PS
安全继电器
商品编号：
50145355
| 系列 | LBK ISC |
| 类型 | 雷达传感器的控制器 |
| 应用 | 固定式出入口防护 固定式危险区域防护 |
| 功能 | 传感器组停用 切换配置 启动/重启 (RES), 任选 控制器同步 最多 6 个传感器的连接 |
| 重启 | 手动 自动 |
| SIL | 2, IEC 61508 |
| SILCL | 2, IEC/EN 62061 |
| 性能等级 (PL) | d, EN ISO 13849-1 |
| MTTFd | 44 年, EN ISO 13849-1 |
| PFHD | 4.5E-08 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 3, EN ISO 13849-1 |
| 保护电路 | 通过集成的可复位保险装置过电流（8A 时最长 5s） 集成短路保护的外部电源 |
| 供电电压 UB | 20 ... 28 V, DC |
| 最大电流消耗 | 1,000 mA, 无外部载荷 |
| 最大功耗 | 5 W |
| 安全输出回路数(OSSD) | 2 个 |
| 类型 | Ethernet, PROFINET |
| 功能 | 参数化 |
| 功能 | 过程 |
| PROFINET 设备 | 设备符合 SpecV2.3.5 |
| GSDML | GSDML 符合 SpecV2.3.5 |
| 型材 | PROFINET/PROFIsafe |
| 性能等级 | C |
| 网络负载等级 | III |
| Security Level | 1 |
| 开关功能性 | 具备 IRT 功能的 2 端口交换机符合 IEEE802，集成在连接单元内 |
| 安全控制信号 | 4 个 |
| PROFIsafe 版本 | V2.4 V2.61 |
| 类型 | USB |
| 接口数量 | 7 个 |
| 功能 | 供电电源 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 3 个引脚 |
| 功能 | 总线输出 |
| 类型 | 端子 |
| 功能 | 信号输入 信号输出 |
| 类型 | 端子 |
| 功能 | 配置/参数化 |
| 类型 | USB |
| 功能 | 配置/参数化 |
| 类型 | RJ45 |
| 功能 | PROFINET/PROFIsafe 通讯输入 |
| 类型 | RJ45 |
| 功能 | PROFINET/PROFIsafe 通讯输出 |
| 类型 | RJ45 |
| 尺寸（宽 x 高 x 长） | 105 mm x 58 mm x 103 mm |
| 外壳材料 | 塑料 |
| 净重 | 250 g |
| 外壳颜色 | 白色 |
| 紧固类型 | DIN 槽轨安装 扣装 |
| 环境温度，工作 | -30 ... 60 °C |
| 环境温度，储藏 | -40 ... 80 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 防护等级 | IP 20 |
| 安全等级 | II |
| 认证 | TÜV Süd Italia UL |
| 税率编号 | 85371098 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27243101 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ECLASS 15.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ETIM 10.0 | EC001449 |
