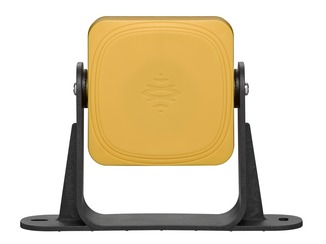

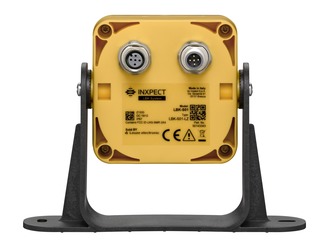

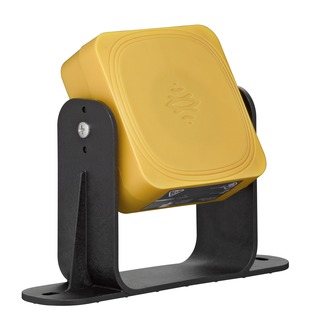

LBK S-01
安全雷达传感器
商品编号：
50143343
| 系列 | LBK-S01-LZ |
| 类型 | 雷达传感器 |
| 应用 | 固定式出入口防护 固定式危险区域防护 |
| 工作原理 | 人员识别 运动识别 |
| 检测范围 | 0 ... 4 m |
| 反射角度，水平 | 宽型：110° 窄型：50° |
| 反射角度，垂直 | 宽型：30° 窄型：15° |
| 发射功率 | ≤ 13 dBm |
| 频率范围 | 24,000 ... 24,500 MHz |
| 探测区域形状 | 锥形 |
| 功能 | 人员识别 运动识别 |
| SIL | 2, IEC 61508 |
| SILCL | 2, IEC/EN 62061 |
| 性能等级 (PL) | d, EN ISO 13849-1 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 2, EN ISO 13849 |
| 供电电压 UB | 12 V, DC, -20 ... 20 %, 通过控制器 |
| 最大功耗 | 1.2 W |
| 响应时间 | 100 ms |
| 重启延迟时间(自动起动) | 10,000 ms |
| 接口数量 | 2 个 |
| 功能 | 供电电源 总线输入 |
| 类型 | 接头, 两对双绞线 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 功能 | 总线输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 允许的典型导线截面 | 0.34 mm² |
| 最大连接电缆长度 | 30 m |
| 尺寸（宽 x 高 x 长） | 165 mm x 123 mm x 49 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PA 66 |
| 安装支架材料 | PA 66, 玻璃纤维加强 |
| 净重 | 200 g |
| 外壳颜色 | 黄色，RAL 1023 |
| 显示类型 | LED |
| LED数 | 1 个 |
| 环境温度，工作 | -30 ... 60 °C |
| 环境温度，储藏 | -40 ... 80 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 防护等级 | IP 67 |
| 认证 | TÜV Süd Italia UL |
| 税率编号 | 85261000 |
| ECLASS 5.1.4 | 27280801 |
| ECLASS 8.0 | 27280890 |
| ECLASS 9.0 | 27280890 |
| ECLASS 10.0 | 27280890 |
| ECLASS 11.0 | 27280890 |
| ECLASS 12.0 | 27274501 |
| ECLASS 13.0 | 27274501 |
| ECLASS 14.0 | 27274501 |
| ECLASS 15.0 | 27274501 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
