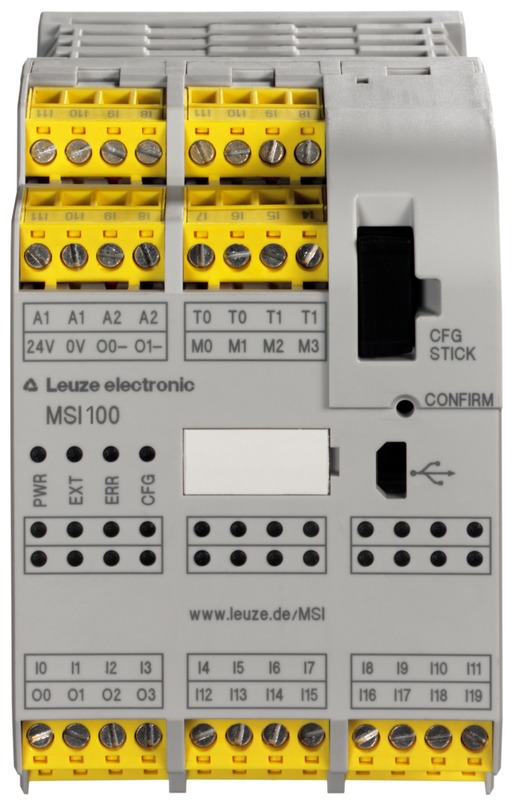

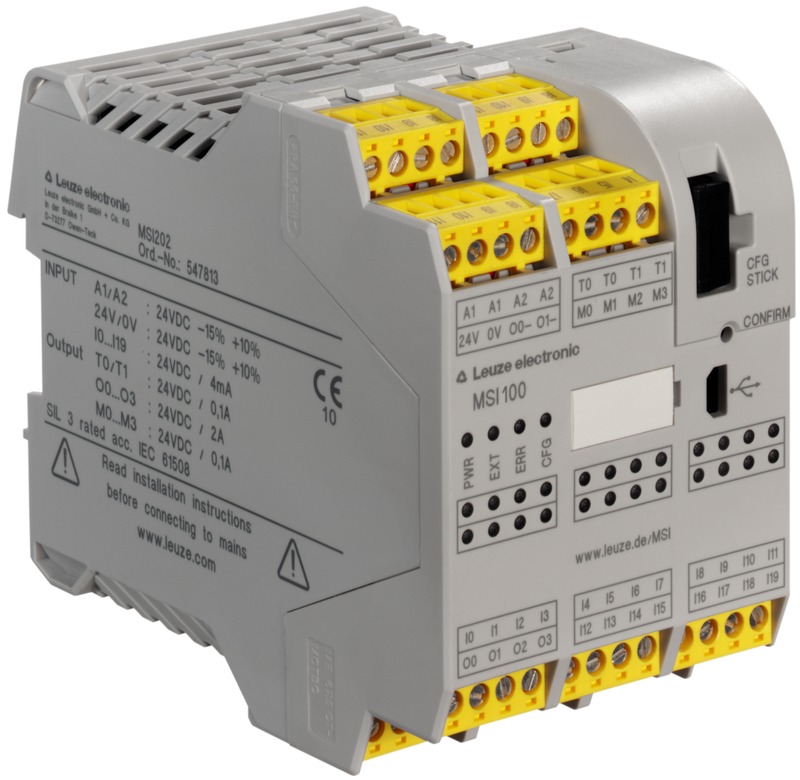

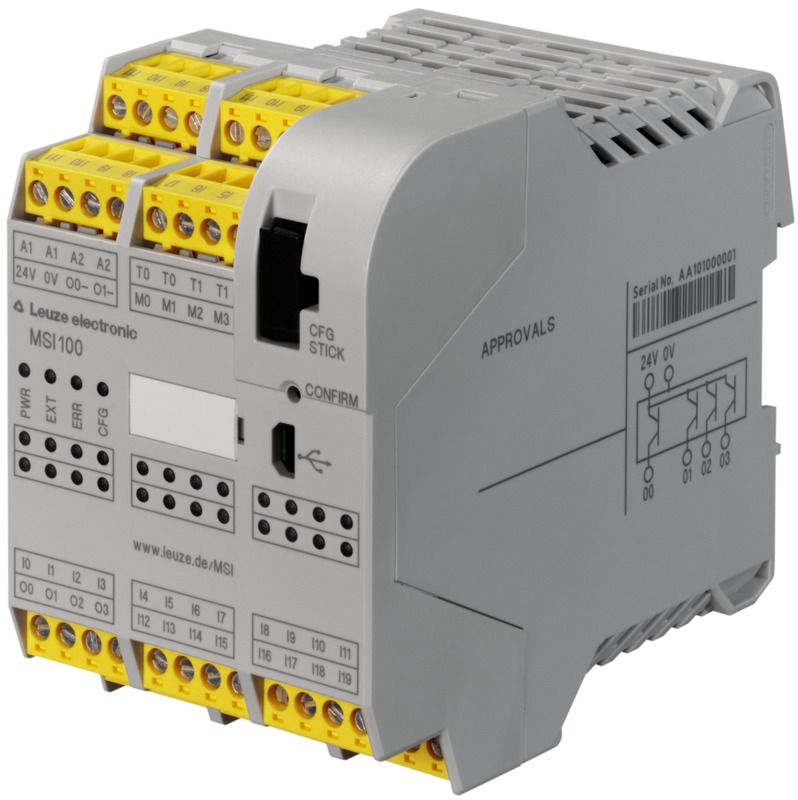

MSI101
安全控制
商品编号：
547802
结果列表：已找到 1 个产品
| 系列 | MSI 100 |
| 应用 | 监控安全功能 |
| 安全 I/O 数 | 20 IN, 4 OUT |
| 功能 | 监控机器和系统中所有安全功能 自由配置的安全主模块 通过MSI-FB现场总线模块(选项)传输诊断数据 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| MTTFd | 8,324 年, EN ISO 13849-1 |
| PFHD | 0.0000000137 每小时 |
| PFHD | 1.4E-08 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849 |
| 保护电路 | 短路保护 过压保护 |
| 供电电压 UB | 24 V, DC, -15 ... 10 % |
| 最大电流消耗(无负荷) | 200 mA |
| 过电压等级 | III |
| 诊断显示 | 4个LED(绿色，红色) |
| 最大反应时间 | 30 ms |
| 标称输入电压UN | 24 V DC, -15 ... 10 %, (A1/A2) |
| UN (A1/A2)时的典型电流消耗 | 110 mA |
| 电压降桥接 | 20 ms |
| 安全输出数 | 20 个, (直到 SIL 3 / IEC 62061) |
| 状态显示 | 20个LED(绿色) |
| 标称电压 UN | 24 V DC, (至接地 A1/A2) |
| UN时的典型电流消耗 | 4 mA |
| 0时最大信号电平 | 5 V |
| 1时最小信号电平 | 11 V |
| 信号输出数 | 4 个 |
| 安全半导体输出数 | 4 个, (类别4 / EN ISO 13849-1 / EN 954) |
| 接地开关量输出数 | 2 个 |
| 周期输出数 | 2 个 |
| 标称电压 | 24 V DC, -15 ... 10 %, (24 V / 0 V) |
| 状态显示 | 4个LED(绿色) |
| 连续极限电流 | 2 A |
| 标称电压 | 24 V DC, (A1/A2) |
| 连续极限电流 | 100 mA |
| 标称电压 | 24 V DC, (A1/A2) |
| 连续极限电流 | 100 mA |
| 延时 | 4,000 ms |
| 最大重启恢复时间 | 5 ms |
| 类型 | USB |
| 功能 | 配置 通过软件 |
| 接口数量 | 3 个 |
| 功能 | 供电电源 信号输入 信号输出 连接到设备 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 40 个引脚 |
| 功能 | 配置接口 |
| 类型 | USB |
| 接头类型 | USB 2.0小型-A |
| 功能 | 内部通信接口 |
| 类型 | TBUS DIN导轨 |
| 连接截面 | 0.2至2.5 mm² |
| 尺寸（宽 x 高 x 长） | 67.5 mm x 99 mm x 114.5 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | 未加强的聚酰胺PA |
| 净重 | 430 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -20 ... 55 °C |
| 环境温度，储藏 | -20 ... 70 °C |
| 防护等级 | IP 20 (外壳) IP 20 (端子) |
| 认证 | TÜV莱茵兰 c UL US |
| 税率编号 | 85371091 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
