MSI 420-01
安全控制
商品编号：
50132986
| 系列 | MSI 420 |
| 类型 | 安全控制 |
| 应用 | 监控安全功能 |
| 安全 I/O 数 | 16 IN，4 OUT，4 个可编程的 I/O |
| 功能 | 4 个可配置的安全 I/O（通过软件） 24 个安全 I/O 40 个经过认证的功能模块 SD 卡格式的编程存储器 (512 MB) 一个项目多达 300 个功能模块 可扩展多达 12 个 I/O 模块 可通过 MSI.designer 自由配置（免许可证） 模块化、可扩展的安全控制系统 每个输出端开关电流 4 A 通过 mini USB 或 Ethernet (TCP/IP) 进行配置 通过外部的现场总线网关传输诊断数据 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | 直到并包括e, EN ISO 13849-1 |
| PFHD | 4,3E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849 |
| 供电电压 UB | 24 V, DC, -30 ... 25 % |
| 最大功耗 | 3.3 W |
| 输出端数量 | 4 个 |
| 可配置输入端/输出端数量 | 4 个 |
| 数字输出端类型 | 晶体管 |
| 短路保护，输出端 | 是 |
| 每个输出端的输出额定电流，最大 | ≤ 12 A / 8 ms |
| 输入端数量 | 16 个 |
| 输入端上允许的电压 | HIGH: 13 … 30 V LOW: -5 … +5 V |
| 信号 1 时的输入电流 | LOW: < 2 高：典型为 2.3 mA/最大 6 mA |
| 类型 | Ethernet, USB |
| 功能 | 配置 通过软件 |
| Ethernet 协议 | TCP/IP |
| 功能 | 配置 通过软件 |
| 接口数量 | 3 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 32 个引脚 |
| 功能 | 配置接口 |
| 类型 | USB |
| 接头类型 | USB 2.0小型-A |
| 功能 | 配置接口 |
| 类型 | RJ45 |
| 连接截面 | 1 x 0.2至2.5 mm²，电线 1 x 0.25至2.5 mm²，带线端套管的电线 2 x 0.2至1.0 mm²，电线 2 x 0.25至1.0 mm²，带线端套管的电线 |

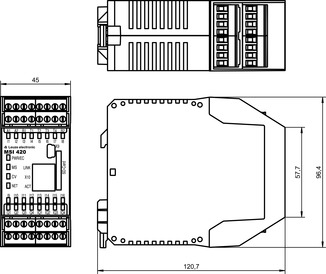

| 尺寸（宽 x 高 x 长） | 45 mm x 96.5 mm x 121 mm |
| 净重 | 290 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -25 ... 65 °C |
| 环境温度，储藏 | -25 ... 70 °C |
| 相对空气湿度（无冷凝） | 10 ... 95 % |
| 防护等级 | IP 20 |
| 安全等级 | III |
| 认证 | TÜV莱茵兰 c UL US |
| 抗振强度 | 5 ... 150 Hz |
| 符合由标准定义的摆动测试程序 | EN 60068-2-6 |
| 连续冲击抗冲击强度 | 10 g, 16 ms, EN 60068-2-29 |
| 单次冲击抗冲击强度 | 30 g, 11 ms, EN 60068-2-27 |
| 税率编号 | 85371091 |
| ECLASS 5.1.4 | 27243001 |
| ECLASS 8.0 | 27243101 |
| ECLASS 9.0 | 27243101 |
| ECLASS 10.0 | 27243101 |
| ECLASS 11.0 | 27243101 |
| ECLASS 12.0 | 27243101 |
| ECLASS 13.0 | 27243101 |
| ECLASS 14.0 | 27243101 |
| ECLASS 15.0 | 27243101 |
| ETIM 5.0 | EC002538 |
| ETIM 6.0 | EC002538 |
| ETIM 7.0 | EC002538 |
| ETIM 8.0 | EC002538 |
| ETIM 9.0 | EC002538 |
| ETIM 10.0 | EC002538 |
