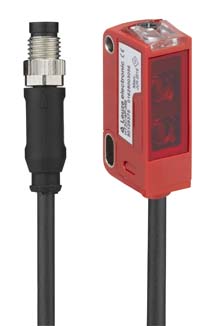

HRTR 3B/44-95,200-S8
背景抑制扫描仪
系列 | 3B |
工作原理 | 带背景抑制的扫描原理 |
检测距离 | 保证的检测范围 |
检测距离, 白色 90% | 0.005 ... 0.4 m |
检测距离, 灰色 18% | 0.01 ... 0.3 m |
检测距离, 黑色 6% | 0.015 ... 0.2 m |
检测范围极限 | 0.005 ... 0.4 m |
检测范围极限 | 典型检测范围 |
射线走向 | 发散 |
光源 | LED, 红色 |
波长 | 620 nm |
LED 组 | 2 |
光斑几何形状类型 | 矩形 |
保护电路 | 反极性保护 短路保护 |
供电电压 UB | 10 ... 30 V, DC |
剩余波纹度 | 0 ... 15 %, 来自 UB |
开路电流 | 0 ... 15 mA |
数字开关量输出数 | 2 个 |
开关元件 | 晶体管, PNP |
开关原理 | 亮通 |
开关元件 | 晶体管, PNP |
开关原理 | 暗通 |
开关频率 | 1,000 Hz |
响应时间 | 0.5 ms |
延时 | 300 ms |
功能 | 供电电源 信号输出 |
类型 | 带接头电缆 |
电缆长度 | 200 mm |
护套材料 | PUR |
电缆颜色 | 黑色 |
核心截面 | 0.2 mm² |
螺纹规格 | M8 |
类型 | 插头 |
材料 | 金属 |
引脚数 | 4 个引脚 |
尺寸(宽 x 高 x 长) | 11 mm x 32 mm x 17 mm |
外壳材料 | 塑料 |
塑料外壳 | PC-ABS |
镜头盖材料 | 塑料(PMMA) |
净重 | 20 g |
外壳颜色 | 红色,RAL 3000 |
紧固类型 | 通孔安装 |
显示类型 | LED |
操作控制 | 多匝旋钮 |
环境温度,工作 | -30 ... 55 °C |
环境温度,储藏 | -30 ... 70 °C |
防护等级 | IP 67 |
安全等级 | III |
认证 | c UL US |
应用标准 | IEC 60947-5-2 |
税率编号 | 85365019 |
ECLASS 8.0 | 27270904 |
ECLASS 9.0 | 27270904 |
ETIM 5.0 | EC002719 |
ETIM 6.0 | EC002719 |
