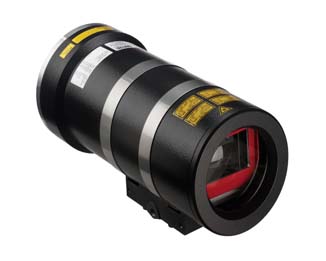

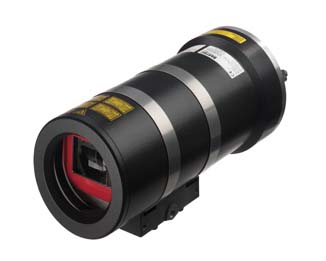

ODSL 30/24-30M-Ex d
光学测距传感器
商品编号：
50151466
| 系列 | 30 |
| 扫描系统类型 | 相对于物体 |
| 专门设计 | Ex-保护 |
| 射线走向 | 准直 |
| 光源 | 激光, 红色 |
| 波长 | 655 nm |
| 激光等级 | 2, IEC/EN 60825-1:2014 |
| 传输信号波形 | 脉冲 |
| 光斑直径 [针对传感器距离] | 6 mm [10,000 mm] |
| 光斑几何形状类型 | 圆型 |
| 测量范围 | 传感器有 3 个开关量输出，没有数据输出 |
| 测量范围（亮度6 ... 90 %） | 200 ... 30,000 mm |
| 分辨率 | 1.0 mm |
| 精度，近程 | 2 %（+/-）无参照 / 1 % （+/-）带参照（测量范围最大至 2.5 m） |
| 精度，距离范围 | 1 %（+/-）无参照 / 1 % （+/-）带参照（测量范围 5 ... 30 m） |
| 再现性(3σ) | 2 mm |
| 温度漂移 | 0 ... 0.5 mm/K |
| 参照 | 是 |
| 光学测距原理 | 相位测量 |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 18 ... 30 V, DC |
| 开路电流 | 0 mA |
| 数字开关量输入数 | 2 个 |
| 类型 | 数字开关量输入 |
| 功能 | 可编程 |
| 功能 | 可编程 |
| 数字开关量输出数 | 3 个 |
| 最大开关功率 | 4 W |
| 类型 | 数字开关量输出 |
| 开关元件 | 晶体管, 推挽 |
| 开关元件 | 晶体管, 推挽 |
| 开关元件 | 晶体管, 推挽 |
| 响应时间 | 30 ... 100 ms |
| 延时 | 1,000 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 8 个引脚 |
| 编码 | A-编码 |
| 尺寸（宽 x 高 x 长） | 135 mm x 143 mm x 290 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 铝 |
| 镜头盖材料 | 玻璃 |
| 净重 | 6,500 g |
| 外壳颜色 | 银 |
| 显示类型 | LC显示 LED |
| 操作控制 | LC显示 小键盘 |
| 环境温度，工作 | -10 ... 45 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| Ex设备类别 | 2D 2G |
| Ex-Zone | 1 21 |
| 防护等级 | IP 67 |
| 安全等级 | II |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 90318020 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ECLASS 13.0 | 27270916 |
| ECLASS 14.0 | 27270916 |
| ECLASS 15.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
