DCR108iADJ-0608-312-R3M-F001
固定式 2D 条码阅读器
商品编号：
50154401
| 系列 | DCR 100i |
| 芯片 | CMOS (Global Shutter) |
| 软件功能 | 读取 2D 条码 读取一维码 |
| 可读条码类型 | 2/5 Hong Kong 2/5 IATA 2/5隔行扫描码 32码 Aztec码 Codabar Code 39 Code 93 Code 128 EAN 8/13码 GS1 Databar Expanded GS1 Databar Expanded Stacked GS1 Databar Limited GS1 Databar RSS 14 GS1 Databar RSS 14 Stacked MSI Plessey Maxicode Micro QR PDF417 PDF417 Micro Pharma码 QR编码 UPC-A UPC-E 数据矩阵条码 组合码 |
| 读取距离 | 40 ... 550 mm |
| 光源 | LED, 红色 |
| 相机水平分辨率 | 1,080 px |
| 相机垂直分辨率 | 1,280 px |
| 焦距 | 6 mm |
| 水平开口角度读取范围 | 29 ° |
| 垂直开口角度读取范围 | 34 ° |
| 模块大小 | 0.08 ... 0.5 mm |
| 相机类型 | 单色 |
| 焦点 | Manuell einstellbar |
| 保护电路 | 过载保护 |
| 供电电压 UB | 12 ... 28 V, DC |
| 最大电流消耗 | max.= 11W, at 12 V DC |
| 数字开关量输入数 | 1 个 |
| 类型 | 数字开关量输入 |
| 电压类型 | DC |
| 开关原理 | PNP/NPN (Opto-gekoppelter Transistor (Schaltelement)) |
| 数字开关量输出数 | 2 个 |
| 类型 | 数字开关量输出 |
| 电压类型 | DC |
| 最大开关电流 | 100 mA |
| 开关元件 | 光电隔离输出端 |
| 开关原理 | NPN |
| 开关元件 | Optogekoppelter Transistor |
| 开关原理 | NPN |
| 类型 | Ethernet, RS 232 |
| 功能 | 过程 |
| 传输速度 | 9,600 ... 230,400 Bd |
| 数据格式 | 可调节 |
| 起始位 | 1 |
| 数据位 | 8 |
| 停止位 | 1 |
| 奇偶性 | 无 |
| 数据编码 | ASCII 二进制 |
| 结构 | 客户 服务器模式 |
| 地址分配 | DHCP 手动地址分配 |
| 传输速度 | 10 Mbit/s 100 Mbit/s |
| 功能 | 过程 |
| 开关功能性 | 无 |
| 传输协议 | TCP/IP , UDP, Modbus TCP |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 数据接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 12 个引脚 |
| 编码 | A-编码 |
| 结构 | 方形 |

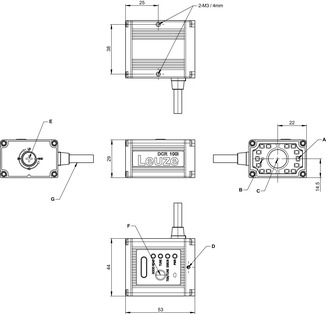

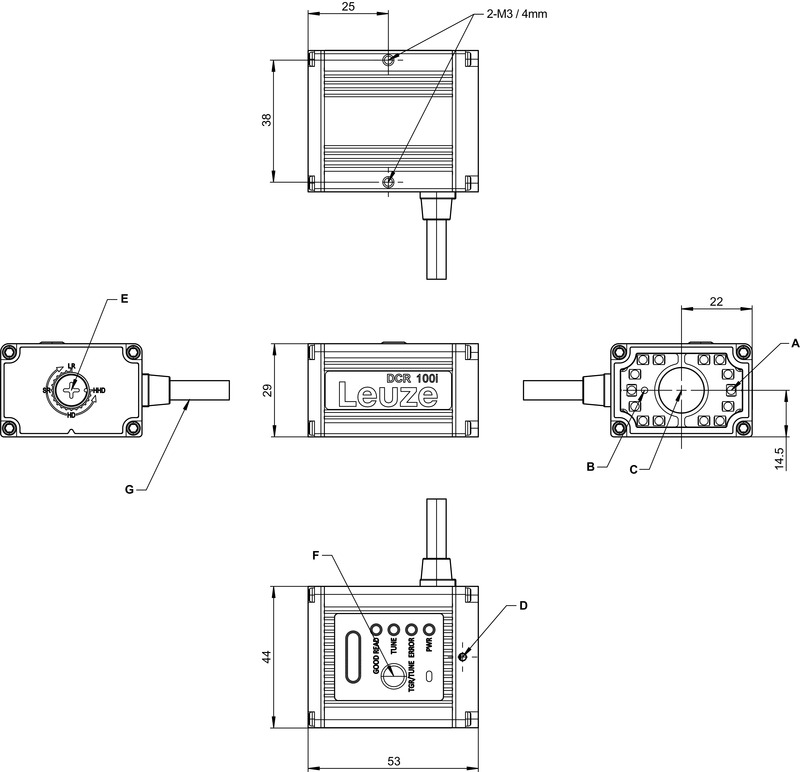

| 尺寸（宽 x 高 x 长） | 44 mm x 29 mm x 53 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 铝 |
| 镜头盖材料 | 玻璃 |
| 净重 | 150 g |
| 外壳颜色 | 银 |
| 紧固类型 | 安装螺纹 通过可选安装设备 |
| 显示类型 | LED |
| LED数 | 5 个 |
| 配置类型 | 参数化代码 示教 软件 |
| 操作控制 | 按钮 |
| 操作控制功能 | 触发 调谐 重置出厂设置 |
| 环境温度，工作 | 0 ... 50 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| 相对空气湿度（无冷凝） | 5 ... 95 % |
| 防护等级 | IP 64 |
| 安全等级 | III |
| 符合由标准定义的EMC测试程序 | FCC 15-CFR 47 Part 15 Limits Class B IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-8 |
| 税率编号 | 84719000 |
| ECLASS 5.1.4 | 27280103 |
| ECLASS 8.0 | 27280103 |
| ECLASS 9.0 | 27280103 |
| ECLASS 10.0 | 27280103 |
| ECLASS 11.0 | 27280103 |
| ECLASS 12.0 | 27280103 |
| ECLASS 13.0 | 27280103 |
| ECLASS 14.0 | 27280103 |
| ECLASS 15.0 | 27280103 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 9.0 | EC002999 |
| ETIM 10.0 | EC002999 |
