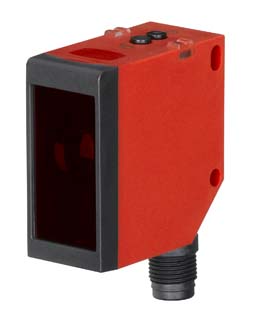

HT110L1.3/L6T-M12
带背景抑制的漫反射传感器
商品编号：
50138062
| 系列 | 110 |
| 工作原理 | 带背景抑制的扫描原理 |
| 应用 | 专业超精定位 危险区域防护 托盘仓库中的防滑保险装置 |
| 专门设计 | 2 个独立开关量输出 |
| 黑色/白色误差 | SW 移动 6%/90% 和 GW 移动 18%/90%：± 40 mm |
| 检测距离 | 保证的检测范围 |
| 检测距离, 白色 90% | 0 ... 5 m |
| 检测距离, 黑色 6% | 0.05 ... 3 m |
| 检测范围极限 | 0 ... 5 m |
| 检测范围极限 | 典型检测范围 |
| 调整范围 | 60 ... 5,000 mm |
| 射线走向 | 准直 |
| 光源 | 激光, 红色 |
| 波长 | 655 nm |
| 激光等级 | 1, IEC/EN 60825-1:2007 |
| 最大激光功率 | 0.391 W |
| 传输信号波形 | 脉冲 |
| 脉冲持续 | 0.006 µs |
| 光斑直径 [针对传感器距离] | 4 mm x 5 mm [3,000 mm] |
| 光斑几何形状类型 | 椭圆形 |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 18 ... 30 V, DC |
| 剩余波纹度 | 15 %, 来自 UB |
| 开路电流 | 60 mA |
| 开关滞后 | 20 mm |
| 示教输入数 | 1 个 |
| 类型 | 示教输入 |
| 数字开关量输出数 | 2 个 |
| 类型 | 数字开关量输出 |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | IO-Link / 亮通 (PNP) / 暗通 (NPN) |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | 亮通 (PNP)/暗通 (NPN) |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 延时 | 5,000 ms |
| 类型 | IO-Link |
| COM模式 | COM2 |
| 概述 | Common Profile |
| 最小循环时间 | COM2 = 2.3 ms |
| 帧类型 | 2.2 |
| 端口类型 | A |
| 规格书 | V1.1 |
| Device ID | 0x00087E |
| SIO-模式支持 | 是 |
| 过程数据 IN | 2字节 |
| 过程数据 OUT | 2字节 |
| 过程数据，长度 | 16位 |
| 双通道 | 否 |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头, 旋转，90 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 5 个引脚 |
| 编码 | A-编码 |

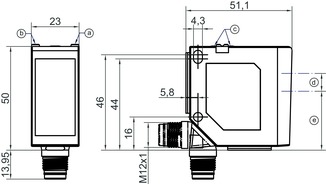

| 尺寸（宽 x 高 x 长） | 23 mm x 50 mm x 50 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | ABS |
| 镜头盖材料 | 塑料(PMMA) |
| 净重 | 42 g |
| 外壳颜色 | 红色 |
| 紧固类型 | 通孔安装 通过可选安装设备 |
| 显示类型 | LED |
| LED数 | 2 个 |
| 操作控制 | 控制按钮 计算机软件 |
| 操作控制功能 | 扫描范围调整 |
| 环境温度，工作 | -40 ... 60 °C, UL：最高 + 45 °C |
| 环境温度，储藏 | -40 ... 80 °C |
| 防护等级 | IP 67 IP 69K |
| 安全等级 | II |
| 认证 | c UL US |
| 应用标准 | IEC/EN 60947-5-2 |
| 税率编号 | 90318080 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ECLASS 13.0 | 27270903 |
| ECLASS 14.0 | 27270903 |
| ECLASS 15.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC002719 |
| ETIM 9.0 | EC002719 |
| ETIM 10.0 | EC002719 |
