漫反射传感器

发射器和接收器在一个外壳中:通过识别从物体的反射光进行检测。

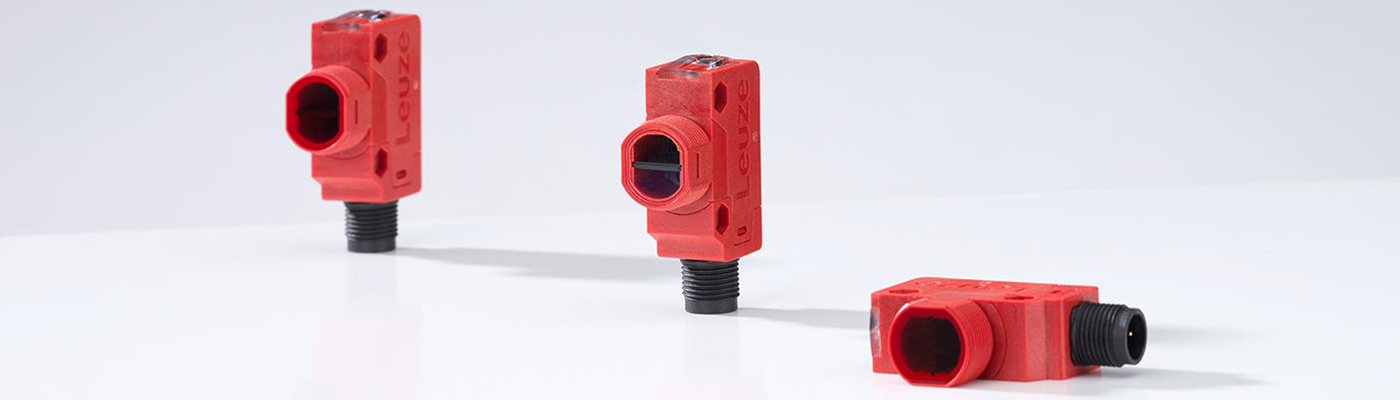

Serie-28-Lichttaster

检测性能卓越,令人印象深刻

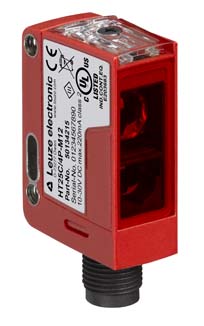

Leuze HT28C——行业标准性能标杆

当性能不可妥协时,带背景抑制功能的 HT 28C 漫反射传感器是理想的选择。这些传感器融合了 Leuze 数十年的专业知识,形成树立新标准的系列产品。尖端技术与卓越性能相结合,兼具高性价比——您只需为所需性能付费,没有多余支出。

HT28C 提供多种光源(Power PinPoint® LED、激光、红外线)、额外的 XL 长光斑和各种连接方式。这些带背景抑制功能的传感器为各个行业的应用提供可靠划算的解决方案,性能卓越,可用性高。

采用混合结构。应对一切挑战

28C 系列可实现更高灵活性,采用混合外壳结构:立方体形状结合圆柱形 M18 螺纹和光学出口。传感器既可以通过集成紧固孔从侧面安装,也可以使用 M18 螺纹部件通过穿孔板从前面安装。对于这两种安装方式,Leuze 都提供额外的固定系统和支架,使安装变得特别快速和简单。外壳尺寸(15 x 38 x 32.3 毫米)紧凑,即使安装空间狭窄也能轻松集成。因此,该传感器系列成为真正的工业全能型产品。凭借 IP69K 防护等级和 ECOLAB 认证外壳,该传感器还适用于敏感或恶劣环境。


产品优势

  • 出色的背景抑制能力和低黑白误差,适用于各种安装空间,包括近距离多变背景和各种物体
  • 多种光源(Power PinPoint® LED、激光、红外线)和 XL 长光斑集成在一个外壳中,完全兼容各种安装方式,适用于所有应用
  • IP69K 防护等级,即使在恶劣环境下也能正常使用——一次安装,后续无忧
  • 得益于 Power PinPoint® LED,调试/设置和调整非常简便
  • 配备 IO-Link 接口,支持诊断数据采集和预测性维护
  • 紧凑外壳:在安装空间受限的应用场景中也能适用

亮点

与众不同的光斑:微小、明亮、精确
Power PinPoint LED von Leuze: leistungsstarke LED-Technologie für präzise, zuverlässige und gut sichtbare Objekterkennung in industriellen Anwendungen

采用 Power PinPoint® LED 的光学漫反射传感器运用了创新光源技术。得益于新开发的 LED,传感器光学系统生成的光斑在传感器的整个工作范围内都能保持其大小、形状和均匀性。这显著提高了过程可靠性,大幅减少了对准和调试所需的工作量。

也显著提高了检测点的精度,特别是在漫反射传感器中。

调整更快,检测更可靠
IO-Link-Schnittstelle zur Diagnose und Parametrierung

凭借最新的 Leuze ASIC 和 IO-Link 协议,28C 系列提供更广泛的检测能力,无需妥协。

更高过程稳定性:

  • 持续监控信号质量,及早检测偏差
  • 全面的诊断数据(如运行小时数、物体计数和设备状态)可确保在恰当的时机实施预测性维护

全面掌控工艺流程:

  • 提供全面的定时功能(定时器),可用于开关延时和脉冲抑制
  • 定位功能:通过闪烁的 LED 快速识别传感器
  • 引脚配置快速简便

产品优势提高透明度、增强系统可用性并减少停机时间,实现更智能、更高效的工艺流程。

28C 系列在其他产品失效时仍能正常工作
IGRA_PowerPinPoint_700x500

28C 系列传感器提供多种光斑和几何形状,可满足各种应用的需求。

PowerPinPoint® LED 可产生均匀的圆形光斑,便于识别传感器的精确开关点。传感器可靠、精确的响应特性使其更容易集成到机器中。这种光斑不仅增强了并行运行系统的应用性能,还实现了灵活的前沿检测。

激光光源的设计能够检测极微小的物体。即使通过狭窄的开口或孔洞检测物体,激光光斑也是理想的解决方案。对于需要精确定位或前沿检测的应用,也是理想选择。

28C 系列还为表面不规则或带孔的物体(如印刷电路板或水果篮)提供卓越解决方案:配备一个带 XL 长光斑的漫反射传感器,在其他传感器失效的情况下,仍能忽略干扰和扰动。

红外线 LED 提供一种额外选项,可区分不同颜色并减少黑白误判。


应用

Lichttaster-HT-28C-zur-Erkennung-von-Kartons-auf-Foerderstrecken

检测传送系统上的纸箱

要求:

需要在宽幅进料带上检测未折叠的平整纸箱坯料。纸箱坯料的位置、尺寸和颜色可能各不相同。

解决方案:

HT28C 或 HT28CI 的黑白误差极低,能可靠地检测纸箱坯料,几乎不受颜色影响。 红外光源有助于消除环境中的潜在干扰。

Lichttaster-HT-28C-zur-Erkennung-von-Objekten-durch-Oeffnungen

通过开口检测物体

要求:

需要检测封闭输送线上的物体。传感器能通过一个小开口可靠地检测输送隧道中的物体。盖板的颜色、形状和表面处理各不相同。

解决方案:

HT 28CL1 具有聚焦激光光斑,非常适合通过小开口检测物体。出色的背景抑制能力和极小的黑白误差,可确保检测的稳定性和可重复性。

Lichttaster-HT-28C-zur-Folienbeutelueberwachung

在包装机中输送塑料袋

要求:

传感器必须监控塑料袋从卷筒的连续输送。必须能够容忍位置和表面上的轻微变化。如果进料中断或卷筒用完,必须发送信号,指示需要更换卷筒。

解决方案:

HT 28C.XL 漫反射传感器能够检测不规则或部分透明的物体。混合外壳便于集成到机器中,既节省安装时间和成本,又提供灵活的安装方式。


技术属性

特点HT 28C
工作原理背景抑制漫反射传感器
检测距离0.005 – 0.45m (Power PinPoint® LED)
0.005 – 0.6m(LED、红外线)
0.015 – 0.4m(激光)
0.005 – 0.05m(XL 长光斑)
光源Power PinPoint® LED、红色
LED,红外线
激光,红色(1 类激光)
开关频率1,000 Hz / 3,000 Hz(激光)
IO-LinkV1.1 (COM2)
操作多圈旋钮
防护等级IP69K
认证CE、UL、ECOLAB
温度范围-40°C – 60°C
-40°C – 55°C(激光)
连接M12 / 接头电缆 / 电缆
外壳尺寸(宽 x 高 x 长)15x 38 x 32.3 毫米
