IO-Link 连接单元
IO-Link 主站和集线器：MD7 系统
具有 IO-Link 接口的 I/O 模块，可用于各种自动化任务
劳易测 MD7 系统构成了通用、透明而强大的自动化系统核心。IO-Link 传感器除过程数据外，还传输设备信息、诊断数据和事件消息。劳易测的 I/O 模块采用 IO-Link 技术并基于 Ethernet，能够将数据捆绑传输，并将单个机器模块与控制系统和上级系统连接在一起。从而使机器的模块化构造成为可能。
传感器和执行器可以通过多协议 IO-Link 主站灵活集成到具有各种现场总线和控制系统的现有基础架构中。过程和设备信息从单个 IO-Link 设备可靠传输到上级管理系统或云应用程序。劳易测的 IO-Link 模块以及所连接传感器和执行器的调试、参数配置和诊断可通过网络浏览器集中进行。借助 IO-Link 集线器，可以根据需要经济实惠地扩展系统。
亮点
标准化设备设计的多重协议
劳易测的 IO-Link 主站配备了多重协议。它们支持基于 Ethernet 现场总线协议 PROFINET 和用于实时进行复杂工业通信的 Ethernet/IP*，亦支持用于连接到更简单的可编程逻辑控制器、操作终端或 SCADA 系统的 Modbus TCP。因此，该模块可以搭配大多数常用控制系统使用。机器的标准化程度提高，较低的复杂性有助于降低存储成本并简化维护。
此外，劳易测还提供了基于 OPC UA 标准的设备型号，可以将其直接集成到基于云应用的系统中。通过其基于网络的配置，它也可以作为独立解决方案运行。
采用标准 M12 Power 接头进行简单布线
劳易测 IO-Link 模块的电源通过标准 M12 Power 接头供电。通过多重协议，使用一种设备类型即可连接 Ethernet 和 PROFINET。由此减少了型号数量，从而简化了存储。
L 编码 M12 接头的电流负载能力高达 16 A，其功率也比 7/8" 插头高出大约 80 %。这意味着可以用菊链方式连接更多模块，而无需额外电源。需要的电源设备更少并减少并行布线，因此即使是狭窄的安装空间也可以得到更好的利用。
配置方便和多种诊断方案
MD7 系统可实现极高的数据和过程透明度。主站提供了丰富的选项，可直接在设备上或通过网络服务器调用诊断数据和状态信息。也可以通过带有 IODD 解释器的集成网络服务器对连接的 IO-Link 设备进行全面配置。
通过劳易测服务工具（即将上线），我们还将为您提供了性能强大的软件，其中包括以下功能：
设备管理：自动检测网络中的劳易测设备，显示设备类型和固件版本
高效的网络配置，例如 IP 地址分配
使用 WINK 功能快速识别网络中的各个设备（LED 闪烁显示）
备份设备设置
IO-Link 专家的系统专业能力
劳易测 IO-Link 主站和传感器的协调系统将提高您所用机器的标准化水平。您可以通过 IO-Link 集线器经济高效地将大量数字传感器集成到设备中。作为 IO-Link 联盟的创始成员之一，劳易测自 2002 年以来一直积极参与开放接口标准的进一步开发。这确保了具有劳易测 IO-Link 技术的 I/O 模块也可以与其他制造商的组件进行顺畅通信，代表着对未来的投资。
技术特性
 MD 798i |

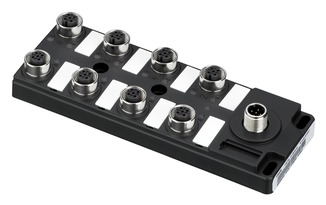

| MD 798i IO-Link |  MD 742 IO-Hub M12 |  MD 742 IO-Hub M8 | |
| 接口 | 多协议：Ethernet IP*/PROFINET, Modbus | Ethernet IP*/PROFINET, Modbus, OPC UA | 多协议：Ethernet IP*/PROFINET, Modbus, IO-Link 1.1 | IO-Link 1.1 | IO-Link 1.1 |
| 属性 | 16 位数字 PNP 输入端 | 8x IO-Link 4 针采用 IOL 模式，4x DIO + 8 SIO 模式，4x DO | 8x IO-Link 4 针采用 IOL 模式，4x DIO + 8 SIO 模式，4x DO | 16 个数字 PNP 输入端 COM 2 / 38.4 kBit/s | 8 个数字 PNP 输入端 COM 2 / 38.4 kBit/s |
| 尺寸 | 60.4 x 230.4 x 39 mm | 65 x 210.4 x 30 mm | 60.4 x 230.4 x 39 mm | 54 x 150 x 27.4 mm | 32 x 144.3 x 32 mm |
| 温度范围 | -40 … 70° C | -25 … 60° C | -40 … 70° C | -40 … 70° C | -40 … 70° C |
| 防护等级 | IP 65 / 67 / 69K | IP 65 /67 | IP 65 / 67 / 69K | IP 65 / 67 / 69K | IP 65 / 67 / 69K |
配件列表
- 系列: MD 700i
- 接口: IO-Link, EtherNet IP, Modbus TCP, PROFINET, 自动协议识别
- 适合: IO-Link传感器
- 系列: MD 700i
- 接口: OPC-UA, IO-Link, PROFINET
- 适合: IO-Link传感器
