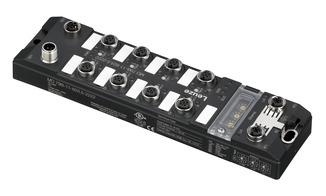

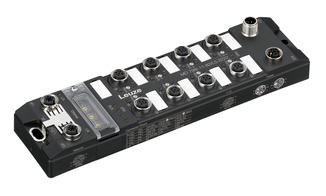

MD 798i-11-82/L5-2222
IO-Link 主站
系列 | MD 700i |
类型 | IO-Link 主站 |
适合 | IO-Link传感器 |
开关元件 | 晶体管,PNP |
数字开关量输入数 | 4 个 |
供电电压 UB | 24 V |
最大电流消耗 | 11,000 mA |
数字开关量输出数 | 4 个 |
每个传感器接口上的数字开关量输出数 | 1 个 |
开关元件 | 晶体管, PNP |
类型 | EtherNet IP IO-Link Modbus TCP PROFINET 自动协议识别 |
COM模式 | COM1 COM2 COM3 |
端口类型 | A & B |
规格书 | V1.1 |
SIO-模式支持 | 是 |
Quick Connect (QC) | < 150 ms |
功能 | 参数化 / 过程数据 |
性能等级 | B |
协议 | PROFINET RT |
开关功能性 | 内置 |
传输速度 | 10 Mbit/s 100 Mbit/s |
接口数量 | 12 个 |
传感器接口 | 8 个 |
电源连接 | 2 个 |
连接接口数量 | 2 个 |
功能 | 数据接口 |
类型 | 接头 |
螺纹规格 | M12 |
类型 | 插座 |
材料 | 金属 |
引脚数 | 4 个引脚 |
编码 | D-编码 |
功能 | 数据接口 |
类型 | 接头 |
螺纹规格 | M12 |
类型 | 插座 |
材料 | 金属 |
引脚数 | 4 个引脚 |
编码 | D-编码 |
功能 | 连接到设备 |
类型 | 接头, 适用于接口 X0 / X1 / X2 / X3 |
螺纹规格 | M12 |
类型 | 插座 |
材料 | 金属 |
引脚数 | 5 个引脚 |
编码 | A-编码 |
功能 | 连接到设备 |
类型 | 接头, 适用于接口 X4 / X5 / X6 / X7 |
螺纹规格 | M12 |
类型 | 插座 |
材料 | 金属 |
引脚数 | 5 个引脚 |
编码 | A-编码 |
功能 | 供电电源 |
类型 | 接头 |
螺纹规格 | M12 |
类型 | 插座 |
材料 | 金属 |
引脚数 | 5 个引脚 |
编码 | L-编码 |
功能 | 供电电源 |
类型 | 接头 |
螺纹规格 | M12 |
类型 | 插头 |
材料 | 金属 |
引脚数 | 5 个引脚 |
编码 | L-编码 |
尺寸(宽 x 高 x 长) | 60.4 mm x 39 mm x 230.4 mm |
外壳材料 | 塑料 无卤素 |
净重 | 567 g |
环境温度,工作 | -40 ... 70 °C |
环境温度,储藏 | -40 ... 85 °C |
防护等级 | IP 65 IP 67 IP 69K |
认证 | c UL US |
税率编号 | 85176200 |
ECLASS 5.1.4 | 19030117 |
ECLASS 8.0 | 19170106 |
ECLASS 9.0 | 19170106 |
ECLASS 10.0 | 19170490 |
ECLASS 11.0 | 19170490 |
ECLASS 12.0 | 19170490 |
ECLASS 13.0 | 19170490 |
ECLASS 14.0 | 19170490 |
ECLASS 15.0 | 19170490 |
ETIM 5.0 | EC002585 |
ETIM 6.0 | EC002585 |
ETIM 7.0 | EC003558 |
ETIM 8.0 | EC000734 |
ETIM 9.0 | EC000734 |
ETIM 10.0 | EC000734 |
