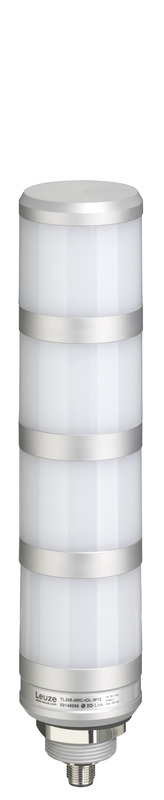

TL305-4MC-IOL-M12
信号塔
商品编号：
50149099
| 系列 | TL 305-IOL |
| 包含 | 1x M30 螺母 1x 橡胶平面密封件 |
| 信号发送方式 | 光学 |
| 可调节光强 | 10 … 100 %，通过 IO-Link |
| 供电电压 UB | 18 ... 30 V, DC |
| 最大电流消耗 | 230 mA |
| 数字开关量输入数 | 3 个 |
| 类型 | 数字开关量输入 |
| 最小开关电压高 | 8 V |
| 最大开关电压低 | 5 V |
| 电压类型 | DC |
| 功能 | External Trigger Mode：8 色预设 触发 1 |
| 功能 | External Trigger Mode：8 色预设 触发 2 |
| 功能 | External Trigger Mode：8 色预设 触发 3 |
| 类型 | IO-Link |
| 功能 | 四种运行模式，颜色和蜂鸣器配置 |
| COM模式 | COM2 |
| 最小循环时间 | COM2 = 5 ms |
| 帧类型 | TYPE_2_V |
| 规格书 | V1.1 |
| Device ID | 5010 |
| SIO-模式支持 | 是 |
| 接口数量 | 1 个 |
| 功能 | IO-Link 供电电源 信号输入 通过控制引脚变换灯颜色 (External Trigger Mode) |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 编码 | A-编码 |
| 结构 | 圆柱形 |
| 尺寸 (Ø x L) | 50.6 mm x 212 mm |
| 螺纹规格 | M30 x 1.5 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 阳极电镀铝 |
| 光区材料 | 塑料, 聚碳酸酯 |
| 净重 | 310 g |
| 外壳颜色 | 灰色 |
| 光源类型 | LED/24V |
| 帽罩模块 | 预集束 4 件 |
| 信号图 | 长亮、闪烁、闪光 |
| 反射角度 | 360° |
| 模块顺序（上升） | 用户通过 IO-Link 定义：RGB 色彩空间, 出厂设置：红色、绿色、黄色、蓝色、白色、桔黄色、粉红 |
| 环境温度，工作 | 0 ... 50 °C |
| 环境温度，储藏 | 0 ... 50 °C |
| 防护等级 | IP 65 |
| 安全等级 | III |
| 认证 | UL |
| 税率编号 | 94054239 |
| ECLASS 5.1.4 | 27371230 |
| ECLASS 8.0 | 27371230 |
| ECLASS 9.0 | 27371230 |
| ECLASS 10.0 | 27371230 |
| ECLASS 11.0 | 27371230 |
| ECLASS 12.0 | 27371230 |
| ECLASS 13.0 | 27371230 |
| ECLASS 14.0 | 27371230 |
| ECLASS 15.0 | 27371230 |
| ETIM 5.0 | EC001042 |
| ETIM 6.0 | EC001042 |
| ETIM 7.0 | EC001042 |
| ETIM 8.0 | EC001042 |
| ETIM 9.0 | EC001042 |
| ETIM 10.0 | EC001042 |
3D-CAD 模型 - zip
EPLAN Makro - edz
