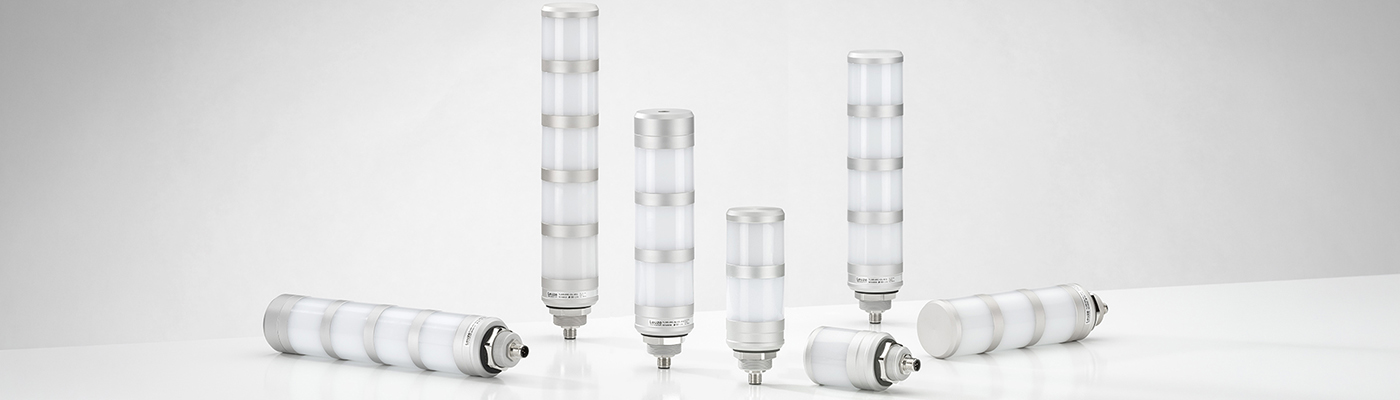

预先集束的信号塔
概述
您的受益
- 为所需信息、过程和状态的专业信号发送和可视化均匀、照明独立片段，从而实现强大的信号效果和良好的可见性
- IO-Link 型号具有极大的灵活性和个性化可配置性（例如每片段的颜色选择不限），可广泛用于各种工业应用
- 使用 M30 螺纹和 M12 插头轻松安装
- 即时可用 – 借助三个外部触发输入的 IO-Link 型 TL 305-IOL 也是如此
- 适合灵活使用信号塔的不同运行模式：Segment Mode 和 Level Mode (TL 305-IOL)
- 铝制紧凑型信号塔设计优质、坚固耐用，适用于高要求的工业环境
亮点
强大的信号效果
TL 305 系列信号塔在市场中以超强的信号效果而著称。独立片段非常明亮、均匀照亮整个表面，即使在很远处也能确保全方位的良好可视性。
适合各种应用的解决方案
新的信号塔产品组合包括多种应用的解决方案。预配置指示灯有 3 至 5 个片段，每段带或不带声音信号传感器。固定颜色的型号 TL 305 即时可用。可通过数字输入单独控制每个片段。可单独控制的片段和不同的运行模式提高了带 IO-Link 接口的 TL 305-IOL 信号塔灵活性。所有型号均采用坚固耐用、优质设计的铝制外壳。
带 IO-Link 的信号塔：个性化配置和控制
通过 IO-Link 接口轻松配置和控制 TL 305-IOL 新型信号塔。即使在运行期间，也可设置个性化功能的参数。
有不同的运行模式可供选择：
- 在 Segment Mode 下，可通过 IO-Link 单独控制各片段。可个性化配置颜色、强度和图片。
- 在 Level Mode 下，可显示料位（自下而上；自上而下；移动或累积）。背景色（未激活片段）和料位显示（激活片段）均可配置为彩色。
- 在 External Trigger Mode 下，即使无 IO-Link 连接，也可通过三个外部触发输入控制八种预设置或用户定义的颜色和信号图配置。因此，信号塔即时可用。
应用
设备和传送带入口控制
要求：
机器区或传送带节段配备了用于维护和清洁工作的门。运行期间，门必须保持关闭，并进行安全技术监控。
解决方案：
信号灯 TL 305 与安全接近传感器 RD 800 组合使用，监控开门情况。门打开时，发出可视和/或声音警告。
物流和发货过程的可视化
要求：
在发货系统中分拣包裹。传送带节段上几乎放满纸箱时，必须取下纸箱，避免工艺流程受到干扰。
解决方案：
信号塔 TL 305 显示传送带的分配状态。全方位可见和明亮的指示灯确保了过程的顺利进行。为了将指示灯安装在所需高度，可叠加拧紧多个延长管。
机器和设备上的过程监控
要求：
应监控机床的工作状态。出现待处理的维护任务和设备问题时，机器操作员应能够快速响应。
解决方案：
通过 IO-Link 接口极其灵活地对可单独配置的 TL 305-IOL 信号塔进行参数设置。可用不同的亮度、照片、颜色或声音类型单独发送机器状态信号。
预组装信号塔概览：
| 信号塔型号 |
TL 305-IOL |
TL 305 |
D9 |
A7 |
| 预组装或模块化信号塔 | 预组装 | 预组装 | 预组装 | 预组装型号可用 |
| 接口 | IO-Link | - | - | - |
| 信号塔直径或尺寸 | 50 mm | 50 mm | 90 mm x 194 mm x 45 mm | 70 mm |
| 供电电压 UB | 18 ... 30 V, DC | 24 V, DC | 24 V, AC/DC, 10 % | 24 V, DC, 10 % |
| 防护等级 | IP65（无声音信号传感器） IP20（带声音信号传感器） | IP65（无声音信号传感器） IP20（带声音信号传感器） | IP 65 | IP 66 |
| 信号发送方式 | 声学，光学 | 声学，光学 | 声学，光学 | 声学，光学 |
| 片段或帽罩数量 | 3, 4, 5 | 3, 4, 5 | 3 | 1, 3, 4 |
| 信号图 | 长亮，闪光，频闪 | 长亮 | 长亮 | 闪光，长亮 |
| 信号颜色 | 可定制配置 | 红色，桔黄色，绿色，蓝色，白色 | 红色，桔黄色，绿色 | 红色，桔黄色，绿色，多色 |
| 音调 | 持续声响，脉冲音（两种规格） | 持续声响 | 持续声响，脉冲音 | 持续声响，脉冲音 |
| 类型 | M12 插头 | M12 插头 | 端子 | 终端开放的电缆，M12 插头 |
| 外壳材料 | 铝 | 铝 | 塑料（PC） | 塑料 (PC-ABS) |
| 配件 | 安装支脚，延长管，安装支架 | 安装支脚，延长管，安装支架 | - |
安装支架 |
壁挂式和立式安装配件
TL 305 信号塔极易安装（M30 螺旋接头，M12 插头）。匹配的配件更便于安装：
用于快速简便安装信号塔的安装支脚。
通过延长管可改变安装高度。通过将几个延长管简单拧在一起可单独定义高度。
用于 90° 安装的安装托架。
