简单视觉传感器适用于存在性检测

最佳使用日期或批号印刷是否正确、包装上是否有标签或配件：所有这些都是在包装过程质量检查框架下必须提出的问题。因此，简单的光学传感器经常达到其性能上限。相对的，大型相机系统通常又比较复杂，只有在专业知识背景的支持下才能操作。
而采用新型的视觉传感器系列传感器 IVS 108 后，只需一个操作简单的图像处理传感器即可解决包装过程中的检测任务。

概述

新型视觉传感器 IVS 108

易用 - 存在检测性能出色

新型 IVS 108 是一种创新视觉传感器，能够以简便的方式识别检测物存在与否。该产品在各种存在检测任务中提供了出色的性能。IVS 108直观和快速可调节，像光学传感器一样操作简便。

您的受益

适用于所有需要经济实惠地检测对象存在/不存在以及单个的标准光学传感器控制信号不能适用的应用
简便的示教方法节省了时间和成本，包括自动对焦
方便使用者的图形用户界面通过网络浏览器确保配置简便和实时统计
单个设备可以保存最多 32 项不同的任务和工作
即使在进行工作切换后，传感器也始终能提供恒定的应答时间，与检测物无关。这使得能够轻松进行系统集成，节省了应用设计所需的时间。
集成偏振光，以避免在发光的表面上产生不必要的反射和确保可靠运行
使用合适的安装支架灵活安装

直接前往产品清单 IVS 108

亮点

存在检测性能出色

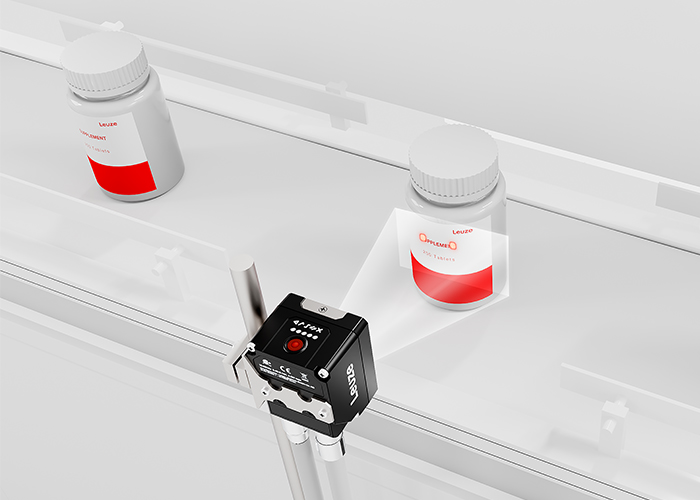

APIC_PA_IVS108_Presence-detection-for-printed-information-on-bottle_wl_700x500px

新型 IVS 108 是一款应用广泛的高性能视觉传感器，能够检查检测物是否存在或缺失，例如灌装设备中瓶子或长颈细口瓶上的瓶盖、标签或印刷信息。它也实现了对正确控制检测物的方向，与检测物的形状、材料、颜色或尺寸无关。

快速设置传感器

IVS 108 可以通过的示教过程直观和快速地完成示教，无需专业人员编程或繁冗的配置工作。

选项 1：通过示教按钮进行安装

第 1 步：将“GOOD”检测物放在传感器前方并按下示教按钮

第 2 步：将“NO GOOD”检测物放在传感器前方并按下示教按钮。

选项 2：通过基于 Web 的图形用户界面进行安装。通过有四个输入界面的设置菜单为用户进行直观指引

通过基于 Web 的 GUI 进行控制

高效率的恒定响应时间

simple-vision-screenshot_ivs108_700x500px

设备也可以通过 Ethernet 使用基于 Web 的图形用户界面进行配置和远程控制。该用户界面提供生产线上测量需要的图像处理功能及其结果的实时统计。它既不需要由专家编程，也不需要额外调整的图像处理软件，从而节省了调试和维护的成本和时间。

一旦完成设置并投入运行，这款的视觉传感器 IVS 108 即使在对象、环境或应用条件不断变化的情况下，也能保持 50 毫秒的恒定响应时间。从而使计算传感器是否满足制造过程的要求变得非常简便。

应用

新型视觉传感器 IVS 108 用于检测物的存在性检测，可以轻松地完成设置和投入运行。典型的应用包括食品和饮料、制药和化妆品、加工和包装机械、灌装设备和物流行业等领域。得益于其多功能性和灵活性，它也适用于在汽车制造、质量控制以及机械或电子零件的自动组装场景中的运输、分拣和加工设备。

APIC_PA_IVS108_Presence-detection-for-printed-information-on-packaging-box_V2_700x500px

包装盒印刷信息存在性检测

要求：
包装上需要印刷信息，以便在生产中确保可追溯性，例如产品的有效期或批号。在这种情况下，就需要识别印刷在包装上的信息。

解决方案：
新型 IVS 108 适用于识别印刷在包装上的信息，并可在必要时提供检测物的图像。它可以轻松地完成设置和投入运行，此外也具有出色的性价比。

APIC_IVS108_Anwesenheitserkennung_update_700x500px

瓶装容器标签存在性检测

要求：
应当确保瓶子或容器上贴有标签。同样必须可靠地检测难以识别的高度透明标签。

解决方案：
新型 IVS 108 能够可靠地识别各种表面上高度透明标签的有无。此外，可以传输这种视觉传感器的图像，以便进行错误分析或未来优化。

APIC_PA_IVS108_Presence-detection-for-printed-information-on-cans_update_700x500px

罐装容器印刷信息存在性检测

要求：
在生产中为实现可追溯性目的而印刷在标签上或直接印刷在罐子上的印刷信息，应当得到可靠识别。此外，还应当能够分析错误时的图象，以优化生产性能。

解决方案：
新型 IVS 108 非常适合用于对罐子上的标签或直接标记进行可视跟踪检查。同时，如果有必要，可以传输图像，以便过后进行分析。

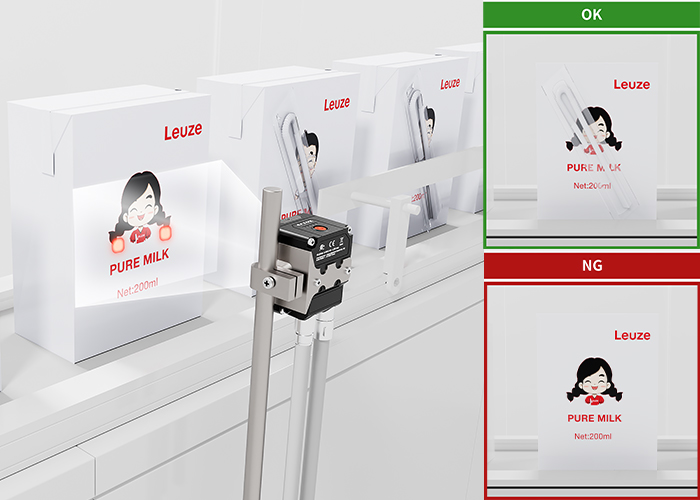

APIC_PA_IVS108_Presence-detection-for-packaging-box-with-accessories-attachment_update_wl_700x500px

包装盒配件存在性检测

要求：
对于饮料盒，应当检查包装上是否贴有相应的吸管。此外，也能够将错误时的图象用于优化生产过程。

解决方案：
IVS 108 是一款用户友好和经济高效的设备，适用于配件识别以及图像传输。它的设置方法简便，并且能提供可靠的检验结果。

技术特性

特征	IVS 108
电气数据
供电	10 … 30 V DC
电流消耗	4.2 W
内置照明	4 个大功率，白光，带偏振光片
激光对准器	2 x LED，红色
接口和协议	数字 I/O，Ethernet 100 Mbit/s，带 TCP/IP
数字开关量输入	2x 光电耦合器（示教和触发）
数字开关量输出	3x PNP/NPN/推挽式（可选择对于良好、不良和数据有效）
应答时间	50ms 固定
光学数据
相机类型	单色，黑白
工作距离 WD	50 ... 150 mm
读取范围 FoV	WD=50 mm: 22 mm x 16 mm; WD=150 mm: 55 mm x 41 mm
水平开口角度	19º
垂直开口角度	14.5º
焦点设置	自动对焦
相机快门	全局快门
机械参数
尺寸（高度x宽度x深度）	58 x 47 x 38 mm（无连接器时）
固定	2x M3 螺纹，间距 37.6 mm
调整和显示
示教按钮	GOOD / NO GOOD（或者通过 webConfig）
传感器顶部显示	HMI（人机界面）通过 5 个 LED 进行显示
传感器背面	用于显示电压（蓝色）和 Ethernet 连接（黄色）的状态 LED
传感器正面	绿色LED:GOOD；红色 LED：NO GOOD
GUI（可选替代示教按钮）	通过 Ethernet 进行 webConfig
其他
图像存储器	6 内部
工作数量	32（工作 0-31）
