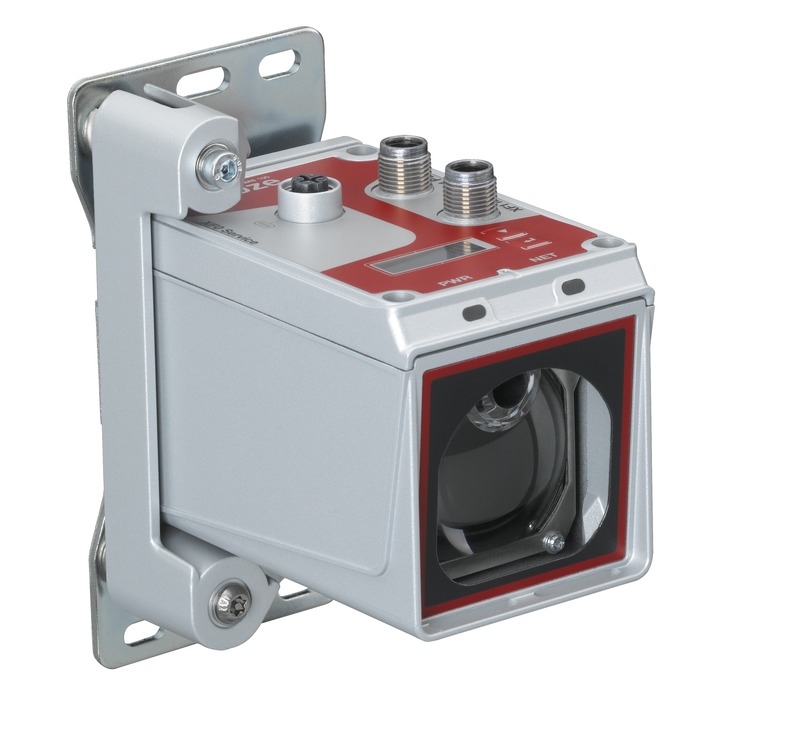

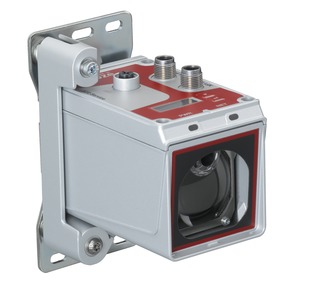

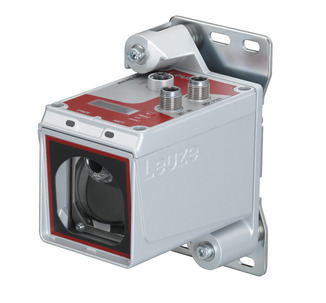

AMS 107i 40 BTA
光学定位传感器
商品编号：
50144688
| 系列 | AMS 100i |
| 应用 | 定位堆垛机 定位小推车和平移车 定位电镀设备 起重机 / 龙门吊的碰撞保护 |
| 订货说明 | 必须单独订购反光膜 |
| MTTF | 27 年 |
| 光源 | 激光, 红色 |
| 波长 | 660 nm |
| 激光等级 | 2, IEC/EN 60825-1:2014 |
| 最大激光功率 | 0.004 W |
| 传输信号波形 | 已调制 |
| 脉冲持续 | 0.8 µs |
| 光斑直径 [针对传感器距离] | 40 mm [40,000 mm] |
| 光斑几何形状类型 | 圆型 |
| 测量范围 | 100 ... 40,000 mm |
| 分辨率 | 0.001 ... 10 mm |
| 绝对精度 | 2 mm, +/- |
| 重复精度 (3 Sigma)，近程 | 0.9 mm（测量范围低于 500 mm 时） |
| 重复精度 (3 Sigma)，距离范围 | 0.6 mm（测量范围高于 500 mm 时） |
| 测量值输出 | 1.7 ms |
| 温度漂移，绝对 (mm/10K) | ≤ 1 mm/10K |
| 最大横移速度 | 10 m/s |
| 保护电路 | 无信息 |
| 供电电压 UB | 18 ... 30 V, DC |
| 最大电流消耗 | 250 mA |
| 响应时间 | 14 ms, 跟踪误差计算基础 = 7 ms |
| 类型 | SSI |
| 时钟频率 | 50 ... 800 kHz |
| 接口数量 | 3 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头 |
| 设备上名称 | 电源 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 5 个引脚 |
| 编码 | A-编码 |
| 功能 | 数据接口 |
| 类型 | 接头 |
| 设备上名称 | X1 SSI |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 引脚数 | 5 个引脚 |
| 编码 | B-编码 |
| 功能 | 维护接口 |
| 类型 | 接头 |
| 设备上名称 | XF0 SERVICE |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 引脚数 | 4 个引脚 |
| 编码 | D-编码 |
| 尺寸（宽 x 高 x 长） | 70 mm x 139 mm x 118 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 压铸铝 |
| 镜头盖材料 | 玻璃 |
| 净重 | 1,100 g |
| 外壳颜色 | 灰色 红色 |
| 紧固类型 | 通孔安装 |
| 显示类型 | LC显示 LED |
| LED数 | 2 个 |
| 操作控制 | 小键盘 |
| 环境温度，工作 | -5 ... 60 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| 相对空气湿度（无冷凝） | 90 % |
| 防护等级 | IP 65 |
| 安全等级 | III |
| 认证 | UL |
| 税率编号 | 90314990 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ECLASS 13.0 | 27270916 |
| ECLASS 14.0 | 27270916 |
| ECLASS 15.0 | 27270916 |
| ECLASS 16.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
| UNSPSC 26.08 | 39121528 |
