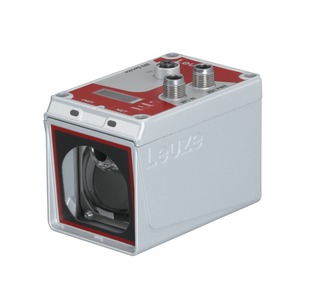

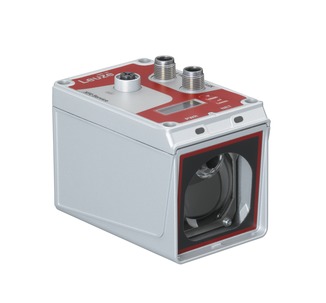

AMS 107i 120 H
光学定位传感器
系列 | AMS 100i |
应用 | 定位堆垛机 定位小推车和平移车 定位电镀设备 起重机 / 龙门吊的碰撞保护 |
订货说明 | 必须单独订购反光膜 |
专门设计 | 加热器 |
光源 | 激光, 红色 |
激光等级 | 2, IEC/EN 60825-1:2014 |
最大激光功率 | 0.004 W |
光斑直径 [针对传感器距离] | 100 mm [120,000 mm] |
测量范围 | 100 ... 120,000 mm |
分辨率 | 0.001 ... 10 mm |
精度 | 2 mm, +/- |
可重复性 (3 Sigma),近程 | 0.9 mm(测量范围低于 500 mm 时) |
可重复性 (3 Sigma),距离范围 | 0.6 mm(测量范围高于 500 mm 时) |
测量值输出 | 1.7 ms |
温度漂移,绝对 (mm/10K) | ≤ 1 mm/10K |
最大横移速度 | 10 m/s |
供电电压 UB | 18 ... 30 V, DC |
类型 | SSI |
时钟频率 | 50 ... 800 kHz |
类型 | 接头 |
设备上名称 | 电源 |
螺纹规格 | M12 |
材料 | 金属 |
引脚数 | 5 个引脚 |
功能 | 数据接口 |
类型 | 接头 |
设备上名称 | X1 SSI |
螺纹规格 | M12 |
类型 | 插头 |
引脚数 | 5 个引脚 |
编码 | B-编码 |
功能 | 维护接口 |
类型 | 接头 |
设备上名称 | XF0 SERVICE |
螺纹规格 | M12 |
类型 | 插座 |
引脚数 | 4 个引脚 |
编码 | D-编码 |
尺寸(宽 x 高 x 长) | 70 mm x 139 mm x 118 mm |
外壳材料 | 金属 |
金属外壳 | 压铸铝 |
镜头盖材料 | 玻璃 |
净重 | 600 g |
操作控制 | 小键盘 |
环境温度,工作 | -30 ... 60 °C |
环境温度,储藏 | -30 ... 70 °C |
相对空气湿度(无冷凝) | 90 % |
防护等级 | IP 65 |
安全等级 | III |
认证 | UL |
税率编号 | 90314990 |
ECLASS 5.1.4 | 27270801 |
ECLASS 8.0 | 27270801 |
ECLASS 9.0 | 27270801 |
ECLASS 10.0 | 27270801 |
ECLASS 11.0 | 27270801 |
ECLASS 12.0 | 27270916 |
ECLASS 13.0 | 27270916 |
ECLASS 14.0 | 27270916 |
ETIM 5.0 | EC001825 |
ETIM 6.0 | EC001825 |
ETIM 7.0 | EC001825 |
ETIM 8.0 | EC001825 |
ETIM 9.0 | EC001825 |
