S20-P4C1-M12-FH
带锁定力的安全开关
商品编号：
63000106
| 系列 | S20 |
| 功能 | 带机械操作构造 2 限位开关的锁闭装置，根据 DIN EN ISO 14119 带低级别编码操作钥匙 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| B10d | 2,000,000 周期数 |
| DC 13下使用类别 | Ue 24 V，Ie 2 A, EN 60947-5-1 |
| AC 15下使用类别 | Ue 24 V，Ie 2 A, EN 60947-5-1 |
| 触点 | 2NC + 1NO |
| 触点打开方式 | 压配合 |
| 短路保护 | 500 V，2 A，gG型, IEC 60269-1 |
| 触点保护 | 保护绝缘O |
| 额定绝缘电压 | 30 V AC，36 V DC |
| 最大约定热电流 | 2 A |
| 接口数量 | 1 个 |
| 功能 | 触点连接 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 材料 | 塑料 |
| 引脚数 | 8 个引脚 |
| 结构 | 方形 |

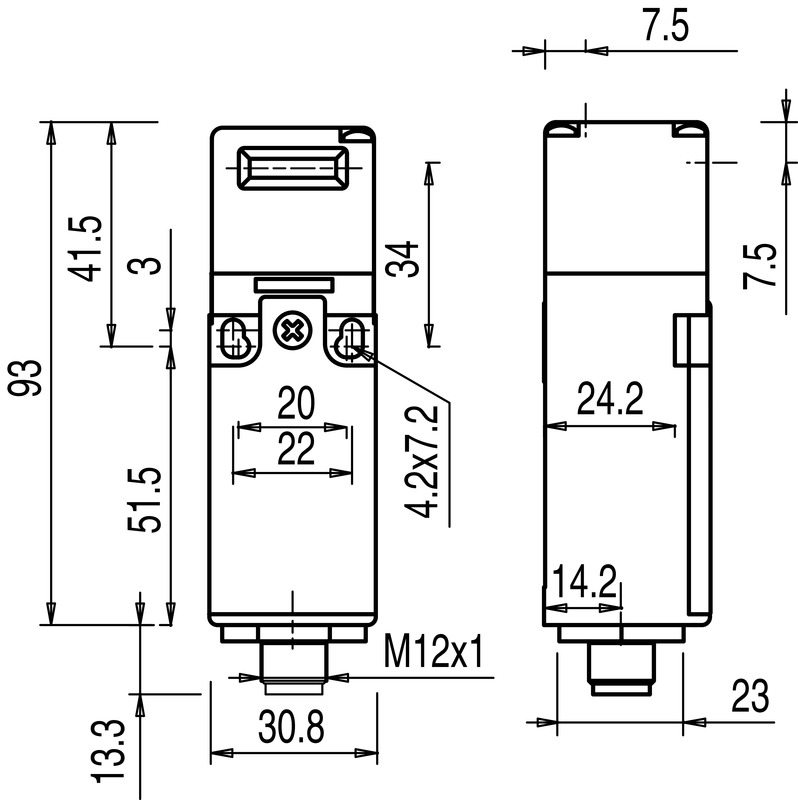

| 尺寸（宽 x 高 x 长） | 30.8 mm x 30.8 mm x 93 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | 玻璃纤维加强(PPS)，自熄 |
| 电触点材料 | 银合金 |
| 净重 | 112 g |
| 外壳颜色 | 红色 黑色 |
| 紧固类型 | 通孔安装 |
| 开关类型 | 无门锁锁闭装置, ISO 14119 |
| 开关原理 | 蠕变触点 |
| 操作钥匙插入方向 | 1 x 顶 4 x 侧(90) |
| 起动速度 | 0 ... 0.5 m/s |
| 机械寿命 | 1,000,000 驱动周期, IEC 6047-5-1 |
| 最大激活频率 | 3,600 每小时, IEC 6047-5-1 |
| 外部操作钥匙 | AC-Anxx系列：直型、L 型、有弹性、可调节 |
| 拔出力，操作钥匙已解锁 | 10 N |
| 强制断开行程 | 7.8 mm |
| 差动行程 | 4.5 mm |
| 环境温度，工作 | -25 ... 80 °C |
| 污染程度 | 3, EN 60947-1 |
| 防护等级 | IP 67 |
| 认证 | IMQ c UL US |
| 税率编号 | 85369095 |
| ECLASS 5.1.4 | 27272602 |
| ECLASS 8.0 | 27272602 |
| ECLASS 9.0 | 27272602 |
| ECLASS 10.0 | 27272602 |
| ECLASS 11.0 | 27272602 |
| ECLASS 12.0 | 27272602 |
| ECLASS 13.0 | 27272602 |
| ECLASS 14.0 | 27272602 |
| ECLASS 15.0 | 27272602 |
| ETIM 5.0 | EC002592 |
| ETIM 6.0 | EC002592 |
| ETIM 7.0 | EC002592 |
| ETIM 8.0 | EC002592 |
| ETIM 9.0 | EC002592 |
| ETIM 10.0 | EC002592 |
