S20-P3C1-M20-FH

带锁定力的安全开关

商品编号: 63000100

Icon Icon Icon Icon
系列 S20
功能 带机械操作构造 2 限位开关的锁闭装置,根据 DIN EN ISO 14119 带低级别编码操作钥匙
使用寿命 20 年, EN ISO 13849-1
B10d 2,000,000 周期数
DC 13下使用类别 Ue / Ie:24 V / 6 A,125 V / 1.1 A,250 V / 0.4 A, EN 60947-5-1
AC 15下使用类别 Ue / Ie:250 V / 6 A,400 V / 4 A,500 V / 1 A, EN 60947-5-1
触点 2NC
触点打开方式 压配合
短路保护 500 V,10 A,aM型, IEC 60269-1
触点保护 保护绝缘O
额定绝缘电压 500 V AC,600 V DC
最大约定热电流 10 A
接口数量 1 个
进线口数量 1 个
功能 触点连接
类型 端子
端子类型 螺栓端子
引脚数 4 个引脚
连接截面 1 x 0.5 mm²至2 x 2.5 mm²,电线
结构 方形
尺寸(宽 x 高 x 长) 30.8 mm x 30.8 mm x 93 mm
外壳材料 塑料
塑料外壳 玻璃纤维加强(PPS),自熄
电触点材料 银合金
净重 100 g
外壳颜色 红色
黑色
紧固类型 通孔安装
进线口类型 M20 x 1.5
开关类型 无门锁锁闭装置, ISO 14119
开关原理 蠕变触点

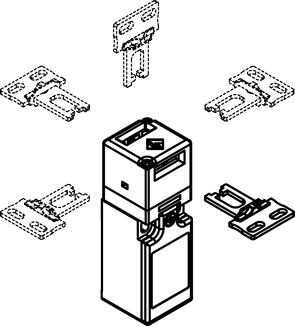

操作钥匙插入方向 1 x 顶
4 x 侧(90)
起动速度 0 ... 0.5 m/s
机械寿命 1,000,000 驱动周期, IEC 6047-5-1
最大激活频率 3,600 每小时, IEC 6047-5-1
外部操作钥匙 AC-Anxx系列:直型、L 型、有弹性、可调节
拔出力,操作钥匙已解锁 10 N
强制断开行程 9 mm
差动行程 4.5 mm
环境温度,工作 -25 ... 80 °C
污染程度 3, EN 60947-1
防护等级 IP 67
认证 IMQ
c UL US
税率编号 85369095
ECLASS 5.1.4 27272602
ECLASS 8.0 27272602
ECLASS 9.0 27272602
ECLASS 10.0 27272602
ECLASS 11.0 27272602
ECLASS 12.0 27272602
ECLASS 13.0 27272602
ECLASS 14.0 27272602
ETIM 5.0 EC002592
ETIM 6.0 EC002592
ETIM 7.0 EC002592
ETIM 8.0 EC002592
ETIM 9.0 EC002592
