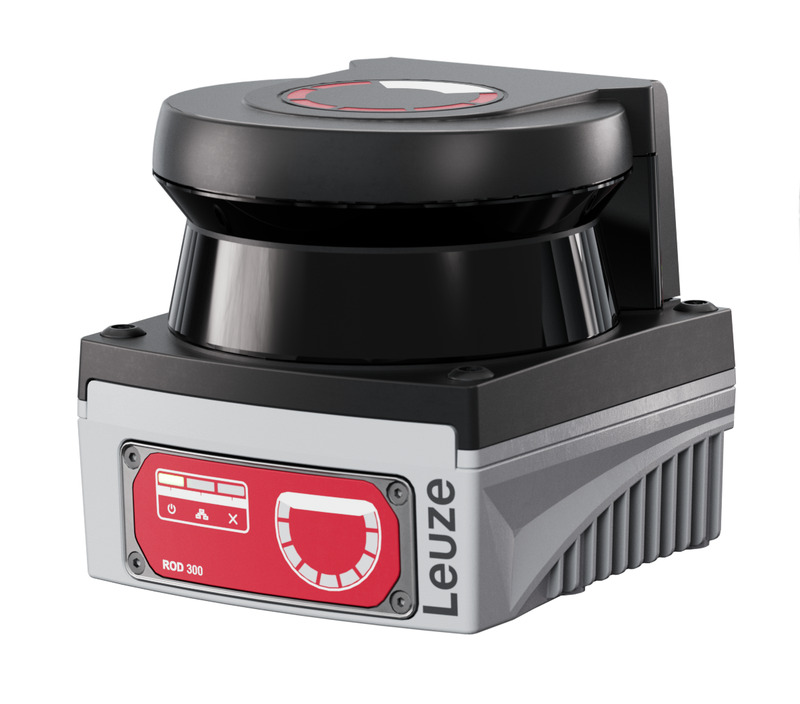

ROD 308
激光扫描仪
商品编号：
50153046
| 系列 | ROD 300 |
| 应用 | 容器检查 导航 轮廓测量 |
| 检测距离 | 0.08 ... 25 m |
| 光源 | 激光, 红外线 |
| 激光等级 | 1, IEC/EN 60825-1:2014 |
| 角度分辨率 | 40 Hz 时 0.1° 50 Hz 时 0.2° 80 Hz 时 0.2° |
| 角度范围 | 275 ° |
| 探测范围 | 0.08 ... 25 m, 亮度 > 90% 在 1.8 % 反射下 7 m 在 10 % 反射下 15 m 在 90 % 反射下 25 m |
| 供电电压 UB | 12 ... 24 V, DC, -10 ... 30 % |
| 响应时间 | 12.5 ... 25 ms |
| 接口数量 | 2 个 |
| 功能 | 机器接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 12 个引脚 |
| 编码 | A-编码 |
| 功能 | 数据接口 通过 UDP 传输测量值（信号强度、距离和过程图） |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 4 个引脚 |
| 编码 | D-编码 |

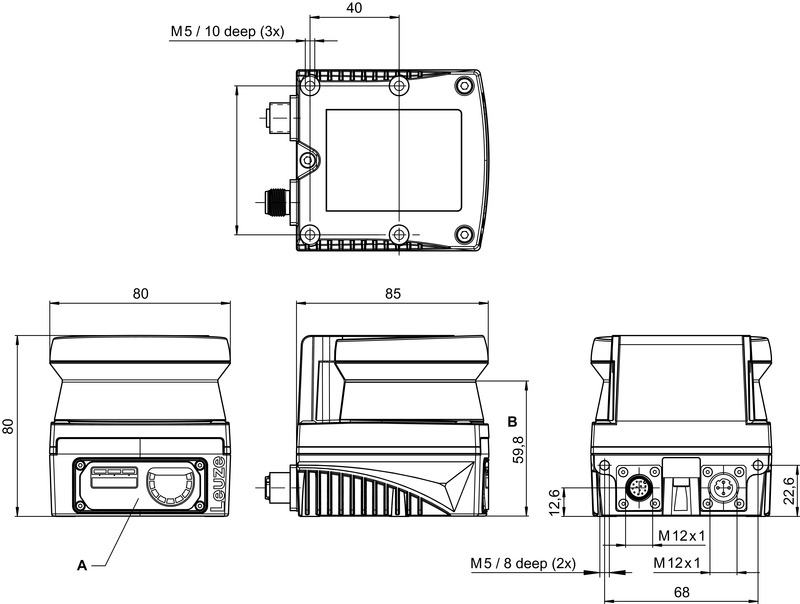

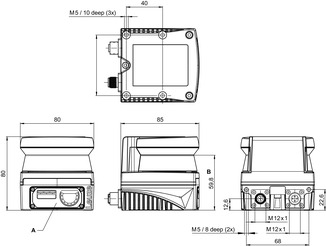

| 尺寸（宽 x 高 x 长） | 80 mm x 80 mm x 85 mm |
| 外壳材料 | 塑料 金属 |
| 金属外壳 | 压铸锌 |
| 镜头盖材料 | 塑料 |
| 净重 | 630 g |
| 紧固类型 | 安装底板 通孔安装 通过可选安装设备 |

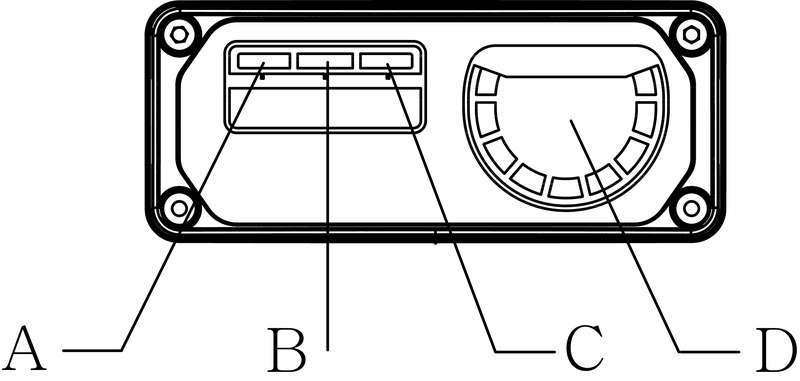

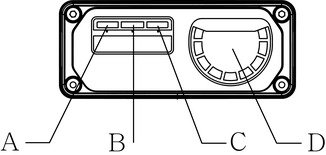

| 注意 | 有关 LED 灯段分配的详细信息参见 www.leuze.com 中的操作说明书 |
| 环境温度，工作 | -30 ... 60 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270990 |
| ECLASS 8.0 | 27270913 |
| ECLASS 9.0 | 27270913 |
| ECLASS 10.0 | 27270913 |
| ECLASS 11.0 | 27270913 |
| ECLASS 12.0 | 27270913 |
| ECLASS 13.0 | 27270913 |
| ECLASS 14.0 | 27270913 |
| ECLASS 15.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| ETIM 9.0 | EC002550 |
| ETIM 10.0 | EC002550 |
