OGS 600-280/CN-M12
光学导向传感器
商品编号：
50137472
| 系列 | OGS 600 |
| 应用 | 光学轨迹追踪 |
| 轨迹类型 | 回射轨迹 暗色背景上的浅色轨迹 浅色背景上的暗色轨迹 |
| 工作范围 | 10 ... 70 mm |
| 光源 | LED, 红色 |
| 波长 | 634 nm |
| 完整轨迹探测宽度 | 265 mm |
| 测量值分辨率 | 1 mm, 工作距离 35mm |
| 直线性错误 | 0 ... 5 mm, 工作距离 35mm |
| 边缘的输出值 | 170 ... 2,830 |
| 最大输出值 | 0 ... 3,000 |
| 供电电压 UB | 18 ... 30 V, DC, 包括剩余波纹度 |
| 数字开关量输出数 | 1 个 |
| 开关元件 | 晶体管, PNP |
| 循环时间 | 10 ms |
| 类型 | CANopen |
| 功能 | 过程 |
| 类型 | RS 232 |
| 接口数量 | 2 个 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 引脚数 | 5 个引脚 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 引脚数 | 5 个引脚 |

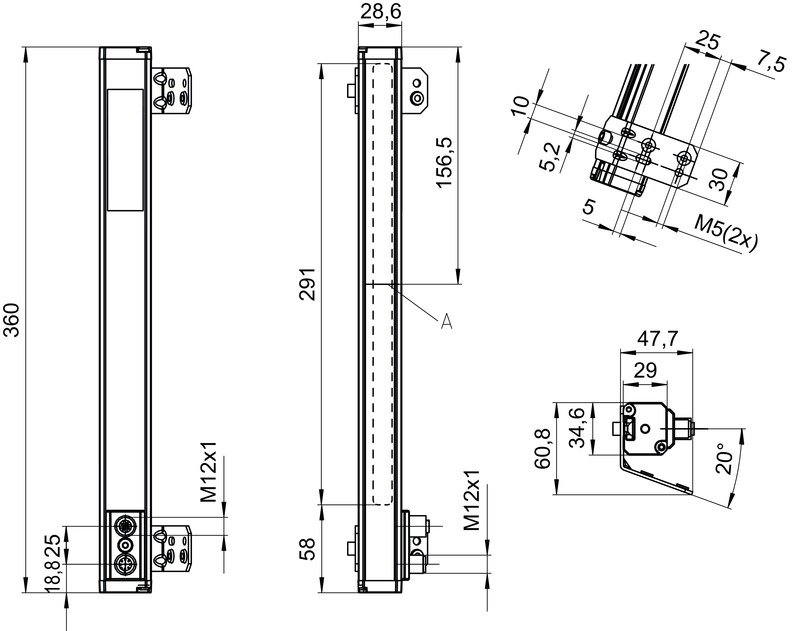

| 尺寸（宽 x 高 x 长） | 34.5 mm x 47.5 mm x 360 mm |
| 镜头盖材料 | 塑料 |
| 净重 | 405 g |
| 环境温度，工作 | -15 ... 50 °C |
| 环境温度，储藏 | -30 ... 60 °C |
| 防护等级 | IP 65 |
| 认证 | c UL US |
| 应用标准 | EN 60947-5-2:2007+A1:2012 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270906 |
| ECLASS 8.0 | 27270906 |
| ECLASS 9.0 | 27270906 |
| ECLASS 10.0 | 27270906 |
| ECLASS 11.0 | 27270906 |
| ECLASS 12.0 | 27270906 |
| ECLASS 13.0 | 27270906 |
| ECLASS 14.0 | 27270906 |
| ECLASS 15.0 | 27270906 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| ETIM 9.0 | EC001820 |
| ETIM 10.0 | EC001820 |
