ODSL 96B M/C6-2000 Ex d
光学测距传感器
商品编号：
50106735
| 系列 | 96 |
| 扫描系统类型 | 相对于物体 |
| 专门设计 | Ex-保护 |
| 光源 | 激光, 红色 |
| 激光等级 | 2, IEC/EN 60825-1:2014 |
| 光斑直径 [针对传感器距离] | 2 mm x 6 mm [2,000 mm] |
| 测量范围 | 150 ... 2,000 mm |
| 分辨率 | 1.0 ... 3.0 mm |
| 精度 | 1.5 % |
| 精度参考值 | 测量距离 |
| 重复性 | 0.5 % |
| 参考值重复性 | 测量距离 |
| 测量时间 | 1 ... 5 ms |
| 参照 | 否 |
| 黑/白背景屏蔽性能 | 1 % |
| 光学测距原理 | 光三角测量 |
| 供电电压 UB | 18 ... 30 V, DC |
| 数字开关量输入数 | 1 个 |
| 模拟输出数 | 1 个 |
| 数字开关量输出数 | 1 个 |
| 类型 | 电流 |
| 开关元件 | 晶体管, 推挽 |
| 类型 | 电缆 |
| 电缆长度 | 15,000 mm |
| 导线数量 | 5 芯 |

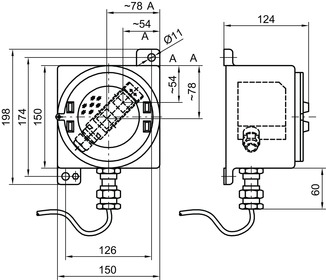

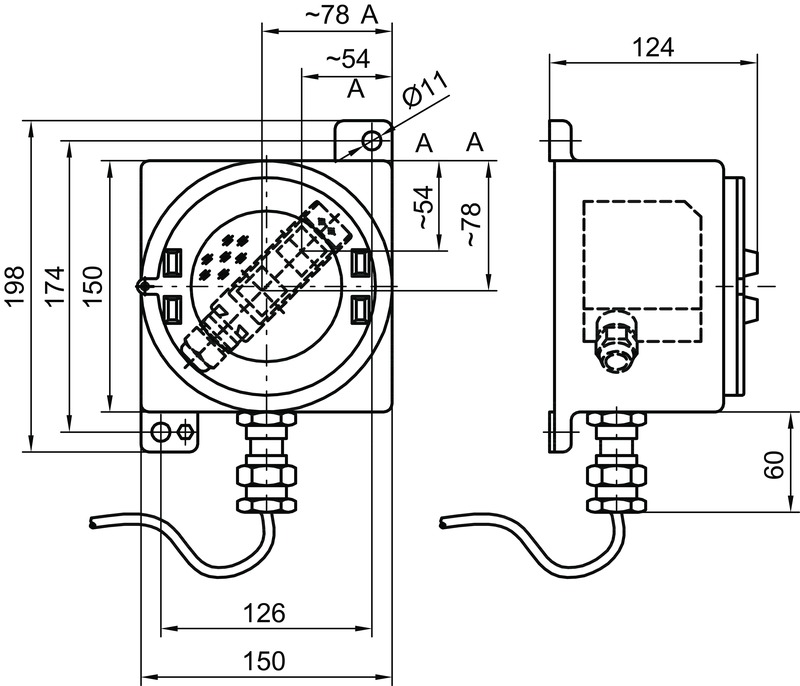

| 尺寸（宽 x 高 x 长） | 150 mm x 150 mm x 124 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 铝合金 |
| 镜头盖材料 | 玻璃 |
| 净重 | 3,941 g |
| 配置类型 | 软件 |
| 操作控制 | 小键盘 计算机软件 |
| 环境温度，工作 | -20 ... 50 °C |
| 环境温度，储藏 | -30 ... 70 °C |
| Ex设备类别 | 2D 2G |
| Ex-Zone | 1 21 |
| 防护等级 | IP 67 IP 69K |
| 安全等级 | II |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 90318020 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ECLASS 13.0 | 27270916 |
| ECLASS 14.0 | 27270916 |
| ECLASS 15.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
