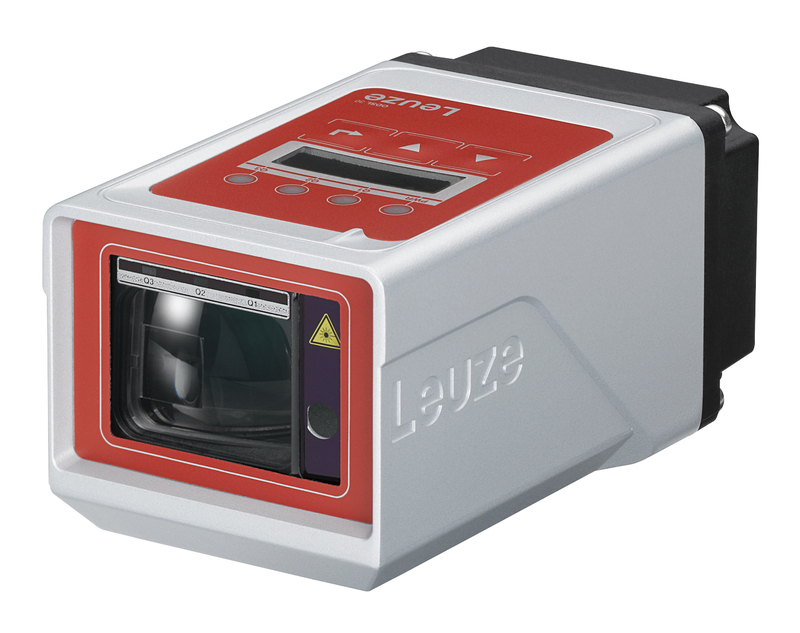

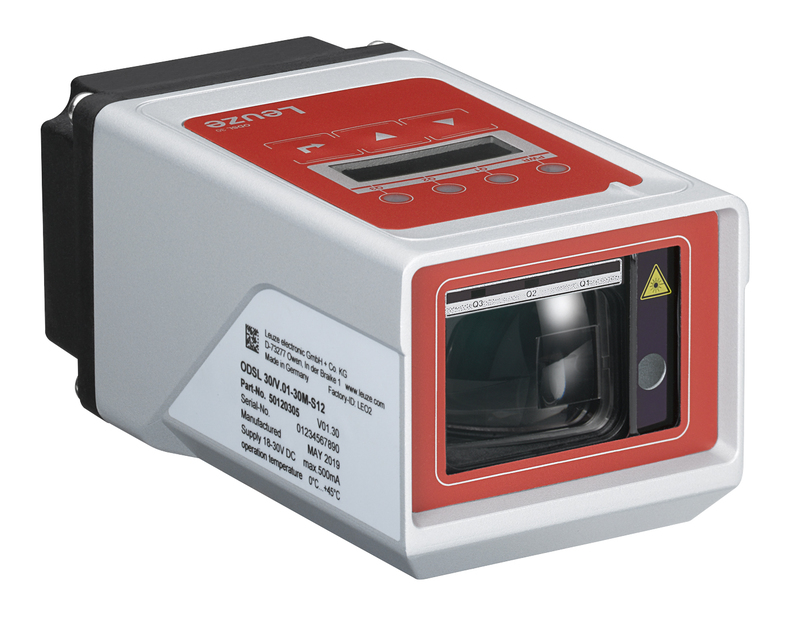

ODSL 30/V-30M-S12
光学测距传感器
商品编号：
50039447
| 系列 | 30 |
| 包含 | 安装支架 |
| 应用 | 全高度检查 定位小推车和平移车 起重机 / 龙门吊的碰撞保护 高精度末端位置监控 |
| 扫描系统类型 | 相对于物体 |
| 光源 | 激光, 红色 |
| 激光等级 | 2, IEC/EN 60825-1:2014 |
| 光斑直径 [针对传感器距离] | 6 mm [10,000 mm] |
| 测量范围（亮度6 ... 90 %） | 200 ... 30,000 mm |
| 分辨率 | 0.1 mm 可参数化显示分辨率 |
| 分辨率 | 1.0 mm |
| 精度，近程 | 2 %（+/-）无参照 / 1 % （+/-）带参照（测量范围最大至 2.5 m） |
| 精度，距离范围 | 1 %（+/-）无参照 / 1 % （+/-）带参照（测量范围 5 ... 30 m） |
| 再现性(3σ) | 2 mm |
| 参照 | 是 |
| 光学测距原理 | 相位测量 |
| 供电电压 UB | 18 ... 30 V, DC |
| 数字开关量输入数 | 1 个 |
| 功能 | 可编程 |
| 模拟输出数 | 2 个 |
| 数字开关量输出数 | 1 个 |
| 类型 | 电流 |
| 开关元件 | 晶体管, 推挽 |
| 响应时间 | 30 ... 100 ms |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 材料 | 塑料 |
| 引脚数 | 8 个引脚 |
| 尺寸（宽 x 高 x 长） | 79 mm x 69 mm x 150 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 压铸铝 |
| 镜头盖材料 | 玻璃 |
| 净重 | 650 g |
| 操作控制 | LC显示 小键盘 |
| 环境温度，工作 | 0 ... 45 °C |
| 环境温度，储藏 | -40 ... 70 °C |
| 防护等级 | IP 67 |
| 安全等级 | II |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 90318020 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ECLASS 13.0 | 27270916 |
| ECLASS 14.0 | 27270916 |
| ECLASS 15.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
