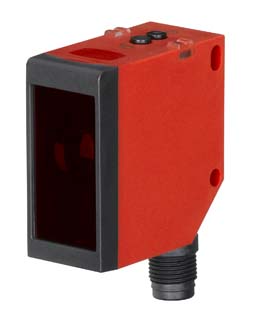

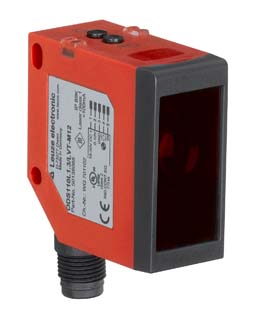

ODS110L1.3/LVT-M12
光学测距传感器
商品编号：
50138065
| 系列 | 110 |
| 应用 | 全高度检查 叉车的碰撞保护 材料切割过程中的长度测量 |
| 扫描系统类型 | 相对于物体 |
| 射线走向 | 准直 |
| 光源 | 激光, 红色 |
| 波长 | 655 nm |
| 激光等级 | 1, IEC/EN 60825-1:2007 |
| 传输信号波形 | 脉冲 |
| 光斑直径 [针对传感器距离] | 5.5 mm x 7 mm [5,000 mm] |
| 光斑几何形状类型 | 椭圆形 |
| 测量范围 | 300 ... 3,000 mm, 模拟输出出厂设置 |
| 测量范围（亮度6 ... 90 %） | 100 ... 3,000 mm |
| 测量范围（亮度90 %） | 100 ... 5,000 mm |
| 分辨率 | 1.0 ... 5.0 mm |
| 再现性(1σ) | , 参见图示 |
| 温度漂移 | 2 mm/K |
| 标准测量物 | 50 x 50 mm² |
| 光学测距原理 | Time of flight |
| 直线性错误 | 30 mm |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 18 ... 30 V, DC |
| 示教输入数 | 1 个 |
| 模拟输出数 | 1 个 |
| 数字开关量输出数 | 1 个 |
| IO-Link 提示 | 与 IO-Link 过程数据有关的两个开关输出端 (SSC1& SSC2) |
| 类型 | 电压 |
| 类型 | 数字开关量输出 |
| 开关元件 | 晶体管, 推挽 |
| 响应时间 | 20 ms, 轴向对象接近 / 4 ms，横向对象接近 |
| 类型 | IO-Link |
| COM模式 | COM2 |
| 概述 | Common Profile |
| 最小循环时间 | COM2 = 2.7 ms |
| 帧类型 | 2.2 |
| 端口类型 | A |
| 规格书 | V1.1 |
| Device ID | 0x00087E |
| SIO-模式支持 | 是 |
| 过程数据，长度 | 24位 |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头, 旋转，90 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 5 个引脚 |
| 编码 | A-编码 |
| 尺寸（宽 x 高 x 长） | 23 mm x 50 mm x 50 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | ABS |
| 镜头盖材料 | 塑料(PMMA) |
| 净重 | 42 g |
| 外壳颜色 | 红色 |
| 紧固类型 | 通孔安装 通过可选安装设备 |
| 显示类型 | LED |
| LED数 | 2 个 |
| 操作控制 | 控制按钮 计算机软件 |
| 环境温度，工作 | -40 ... 50 °C, UL：最高 + 45 °C |
| 环境温度，储藏 | -40 ... 80 °C |
| 最大外部光线保护 | 5,000 lx |
| 防护等级 | IP 67 IP 69K |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC/EN 60947-5-2 |
| 税率编号 | 90318080 |
| ECLASS 5.1.4 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 10.0 | 27270801 |
| ECLASS 11.0 | 27270801 |
| ECLASS 12.0 | 27270916 |
| ECLASS 13.0 | 27270916 |
| ECLASS 14.0 | 27270916 |
| ECLASS 15.0 | 27270916 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 9.0 | EC001825 |
| ETIM 10.0 | EC001825 |
