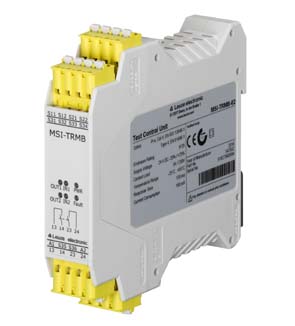

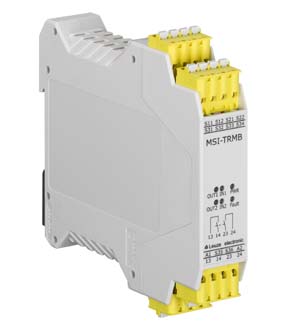

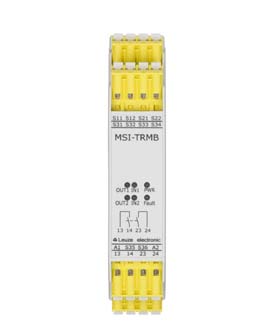

MSI-TRMB-02
安全继电器
商品编号：
547932
| 系列 | MSI-TRM |
| 应用 | 符合 IEC/EN 61496 标准的 4 型单光束安全光栅分析设备 |
| 功能 | 启动/重启联锁装置（RES） 定期功能试验 接触器监控(EDM) |
| 重启 | 手动 自动 |
| 类型 | 4, IEC/EN 61496 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| MTTFd | 100 年, EN ISO 13849-1 |
| PFHD | 2.15E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| 保护电路 | 反极性保护 短路保护 |
| 每个电流通路的最大连续电流 | 3 A |
| 供电电压 UB | 24 V, DC, -20 ... 20 % |
| 最大电流消耗 | 200 mA |
| 最大功耗 | 3 W, 适于24 V，+输出负荷 |
| 剩余波纹度 | 0 ... 15 % |
| 保险丝 | 外部最大3 A |
| 安全输入回路数 | 2 个 |
| 数字开关量输入数 | 2 个 |
| 类型 | 数字开关量输入 |
| 最小开关电压高 | 18.2 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 23 V |
| 电压类型 | DC |
| 功能 | 启动/重启互锁控制输入(RES) |
| 功能 | 启动/重启互锁控制输入(RES) |
| 类型 | 安全开关量输入 |
| 电压类型 | DC |
| 最小开关电压高 | 18.2 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 23 V |
| 安全输出回路数(OSSD) | 2 个 |
| 数字开关量输出数 | 3 个 |
| 类型 | 安全开关量输出 OSSD |
| 电压类型 | AC/DC |
| 开关元件 | 继电器, 常开触点 |
| 开关元件 | 继电器, 常开触点 |
| 类型 | 数字开关量输出 |
| 最小开关电压高 | 18.2 V |
| 最大开关电压低 | 2.5 V |
| 典型开关电压 | 23 V |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 功能 | 开关量输出 |
| 开关元件 | 晶体管, PNP |
| 功能 | 开关量输出 |
| 开关元件 | 晶体管, PNP |
| 功能 | 错误信号输出 |
| 输出端数量，安全导向，不延迟，触点式 | 2 个 |
| 输出端数量，安全导向，延迟，触点式 | 0 个 |
| 输出端数量，信号功能，不延迟，触点式 | 0 个 |
| 响应时间 | 130 ms |
| 衰减延迟 | 130 ms |
| 请求测试时传感器响应时间 | 0.5 ... 8.5 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 连接到发射器 连接到接收器 |
| 类型 | 端子 |
| 端子类型 | 笼式弹簧端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 0.2至1.5 mm² |

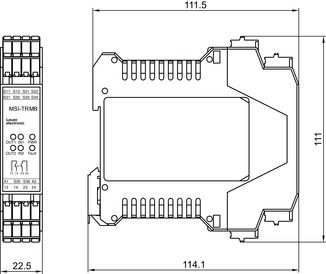

| 尺寸（宽 x 高 x 长） | 22.5 mm x 111 mm x 114.1 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | 未加强的聚酰胺PA |
| 净重 | 155 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 显示类型 | LED |
| LED数 | 6 个 |
| 环境温度，工作 | -25 ... 55 °C |
| 环境温度，储藏 | -25 ... 75 °C |
| 相对空气湿度（无冷凝） | 0 ... 75 % |
| 防护等级 | IP 20 (外壳) IP 20 (端子) |
| 安全等级 | III |
| 认证 | c UL US |
| 税率编号 | 85364190 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ECLASS 15.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ETIM 10.0 | EC001449 |
