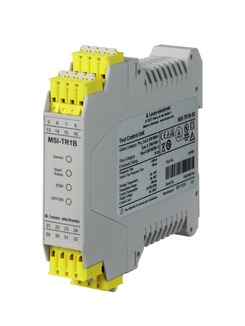

MSI-TR1B-02

安全继电器

商品编号: 547959

Icon Icon Icon Icon
系列 MSI-TB
应用 符合 IEC/EN 61496 标准的 2 型单光束安全光栅分析设备
功能 启动/重启联锁装置(RES)
安全开启信号输出
定期功能试验
接触器监控(EDM)
错误信号输出
重启 手动
自动
类型 2, IEC/EN 61496
SIL 1, IEC 61508
SILCL 1, IEC/EN 62061
性能等级 (PL) c, EN ISO 13849-1
MTTFd 78 年, EN ISO 13849-1
PFHD 8.8E-08 每小时
使用寿命 20 年, EN ISO 13849-1
等级 2, EN ISO 13849-1
保护电路 反极性保护
短路保护
每个电流通路的最大连续电流 2 A
供电电压 UB 24 V, DC, -20 ... 20 %
最大电流消耗 200 mA, 无外部载荷
最大功耗 4.8 W, 适于24 V,+输出负荷
剩余波纹度 -15 ... 15 %
保险丝 外部最大3.15 A半时间间隔
数字开关量输入数 4 个
类型 数字开关量输入
最小开关电压高 18.2 V
最大开关电压低 2.5 V
典型开关电压 23 V
电压类型 DC
功能 接触器监控控制器输入(EDM)
功能 接收器控制输入
功能 重启/启动控制输入
功能 复位控制输入
功能 重启互锁控制输入
安全输出回路数(OSSD) 2 个
数字开关量输出数 3 个
类型 安全开关量输出 OSSD
电压类型 DC
最大电流负荷 2,000 mA
开关元件 继电器, 常开触点
开关元件 继电器, 常开触点
类型 数字开关量输出
最小开关电压高 18.2 V
最大开关电压低 2.5 V
典型开关电压 23 V
电压类型 DC
开关元件 晶体管, PNP
功能 安全开启信号输出
开关元件 晶体管, PNP
功能 错误信号输出
开关元件 晶体管, PNP
功能 测试信号输出(发射器)
输入端数量,安全导向,不延迟,触点式 2 个
输入端数量,安全导向,延迟,触点式 0 个
输入端数量,信号功能,不延迟,触点式 0 个
响应时间 20 ms
接通延迟 2 s
衰减延迟 20 ms
请求测试时传感器响应时间 0.5 ... 60 ms
接口数量 1 个
功能 供电电源
连接到设备
类型 端子
端子类型 笼式弹簧端子
引脚数 16 个引脚
连接截面 0.2至1.5 mm²
尺寸(宽 x 高 x 长) 22.5 mm x 111 mm x 114.1 mm
外壳材料 塑料
塑料外壳 未加强的聚酰胺PA
净重 200 g
外壳颜色 灰色
紧固类型 扣装
显示类型 LED
LED数 4 个
环境温度,工作 -30 ... 60 °C
环境温度,储藏 -40 ... 70 °C
相对空气湿度(无冷凝) 0 ... 95 %
防护等级 IP 40
安全等级 II
认证 TÜV Süd
c TÜV莱茵兰 US
美国专利 US 6,418,546 B
税率编号 85371098
ECLASS 5.1.4 27371800
ECLASS 8.0 27371819
ECLASS 9.0 27371819
ECLASS 10.0 27371819
ECLASS 11.0 27371819
ECLASS 12.0 27371819
ECLASS 13.0 27371819
ECLASS 14.0 27371819
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
ETIM 8.0 EC001449
ETIM 9.0 EC001449
3D-CAD 模型 - zip
EPLAN Makro - edz
CE 符合性声明 - pdf
认证 - TÜV Rheinland - pdf
