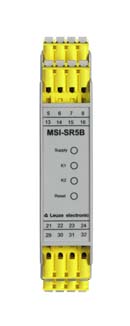

MSI-SR5B-02
安全继电器
商品编号：
547953
| 系列 | MSI-SR5B |
| 应用 | 光电防护装置 急停回路 电子标签开关（OSSD 输出） 电磁开关（舌簧触点，等效） 限位开关（机械触点） |
| 功能 | 交叉电路监控 双传感器监控 启动/重启联锁装置（RES） 接触器监控(EDM) |
| 重启 | 手动 自动 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| MTTFd | 73 年, EN ISO 13849-1 |
| PFHD | 1E-08 每小时 |
| PFHD, nop = 4800 | 0.00000001 每小时 |
| PFHD, nop = 28800 | 0.00000002 每小时 |
| PFHD, nop = 86400 | 0.00000005 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| 停止类别 | 0, IEC/EN 60204-1 |
| AC1下B10d (电阻负载) | 400,000 周期数 |
| DC13下B10d(电感负载) | 4,000,000 周期数 |
| 保护电路 | 开关量输出保险丝，上游 |
| 最大开关频率 | 3600 开关循环/小时 |
| 每个电流通路的最大连续电流 | 2 A |
| 最大输入电流 | 150 mA |
| 供电的外部保护 | 200 mA 延迟动作 |
| 每个电流通路的外部触点熔断保护 | 5 A 快速动作，或3.15 A 延迟动作 |
| 最大允许输入线路电阻 | 30 Ω |
| 供电电压 UB | 24 V, DC, -20 ... 20 % |
| 最大电流消耗 | 无外部载荷 |
| 最大功耗 | 4.8 W, 适于24 V，+输出负荷 |
| 安全输出回路数(OSSD) | 2 个 |
| 类型 | 安全开关量输出 OSSD |
| 电压类型 | DC |
| 开关元件 | 继电器, 常开触点 |
| 开关元件 | 继电器, 常开触点 |
| 输出端数量，安全导向，不延迟，触点式 | 2 个 |
| 输出端数量，安全导向，延迟，触点式 | 0 个 |
| 输出端数量，信号功能，不延迟，触点式 | 0 个 |
| 最大热持续电流 Ith，启动电流通路 | 6 A |
| 采集延迟, 自动起动 | 350 ms |
| 采集延迟, 手动起动 | 50 ms |
| 衰减延迟 | 10 ms |
| 最大测试脉冲接收 | 1 ms |
| 传感器两个通道之间的最大时窗 | 60 ms |
| 接口数量 | 1 个 |
| 可连接安全传感器(AOPD) | 直到2 AOPD 4型、3型或2型自测 |
| 可连接电动机械安全门锁 | 带锁定力的安全开关 急停命令设备，1 通道和 2 通道 |
| 功能 | 连接到设备 |
| 类型 | 端子 |
| 端子类型 | 笼式弹簧端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 0.2至1.5 mm² |
| 尺寸（宽 x 高 x 长） | 22.5 mm x 111 mm x 114.1 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | PA 66 |
| 净重 | 170 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 机械寿命 | 10,000,000 驱动周期 |
| 显示类型 | LED |
| LED数 | 4 个 |
| 环境温度，工作 | 0 ... 55 °C |
| 环境温度，储藏 | -25 ... 70 °C |
| 相对空气湿度（无冷凝） | 0 ... 95 % |
| 防护等级 | IP 20 (端子) IP 40 (外壳) |
| 安全等级 | II |
| 认证 | TÜV Süd c UL US |
| 美国专利 | US 6,418,546 B |
| 税率编号 | 85371098 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ECLASS 15.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ETIM 10.0 | EC001449 |
