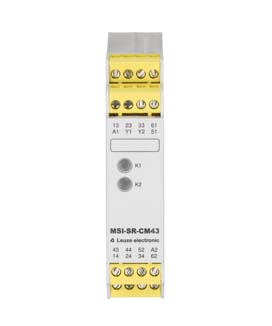

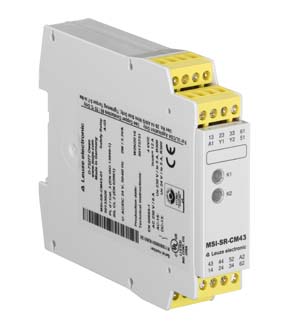

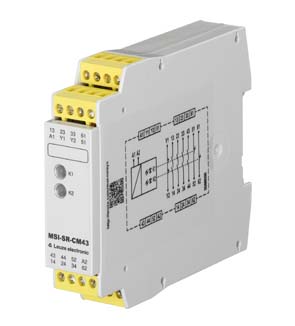

MSI-SR-CM43-03
安全继电器
商品编号：
50133027
| 系列 | MSI-SR-CM43 |
| 应用 | 安全开关设备的扩展设备 |
| 功能 | 监控接近开关 |
| 重启 | 自动 |
| SIL | 2, IEC 61508 |
| SILCL | 2, IEC/EN 62061 |
| 性能等级 (PL) | d, EN ISO 13849-1 |
| MTTFd | 55 年, EN ISO 13849-1 |
| PFHD | 8,1E-10 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 3, EN ISO 13849-1 |
| DC13下B10d(电感负载) | 300,000 周期数, (5 A，230 V)，700,000 (1 A，230 V) |
| AC15下B10d(电感负载) | 200,000 周期数, (5 A，230 V)，380,000 (1 A，230 V) |
| 供电电压 UB | 24 V, DC, -20 ... 20 % |
| 额定频率 | 50 ... 60 Hz |
| 工作电压 | 0.85 ... 1.1 x UN |
| AC 额定功率 | 3.3 V·A |
| DC 额定功率 | 1.5 W |
| 输出端数量，安全导向，不延迟，触点式 | 4 个 |
| 输出端数量，信号功能，不延迟，触点式 | 3 个 |
| 触点材料 | 银合金，镀金 |
| 使用类型 AC-15（常开触点） | Ue 230V, Ie 5A |
| 使用类型 DC-13（常闭触点） | Ue 24V, Ie 5A |
| 短路保护（常开触点） | 熔断保险装置 6 A 等级 gG，整体熔断 |
| 所有电路的最大总电流 I² | 25 A² |
| 机械寿命 | 100,000,000 开关循环 |
| 最大线路电阻，每通道 | ≤ (5 + (1.176 x UB / UN - 1) x 100) Ω |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 笼式弹簧端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 2 x 0.2至1.5 mm²，电线 2 x 0.25至1.5 mm²，带线端套管的电线 |
| 尺寸（宽 x 高 x 长） | 22.5 mm x 106.5 mm x 114 mm |
| 净重 | 200 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -25 ... 55 °C |
| 认证 | TÜV莱茵兰 c UL US |
| 税率编号 | 85364900 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ECLASS 15.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ETIM 10.0 | EC001449 |
