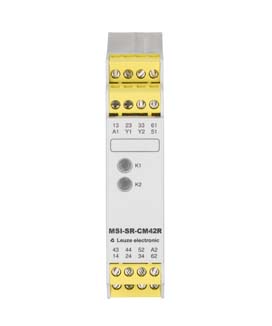

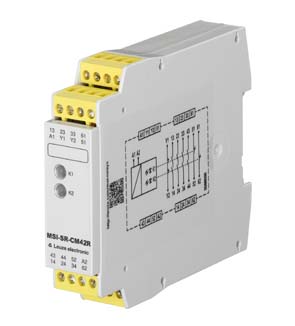

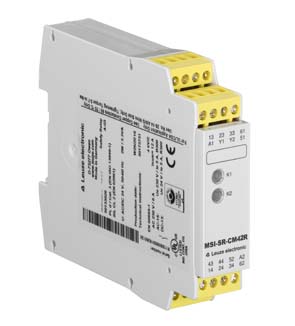

MSI-SR-CM42R-01
安全继电器
商品编号：
50133014
| 系列 | MSI-SR-CM42 |
| 应用 | 安全应用中基础设备的扩展设备 |
| 重启 | 自动 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| PFHD | 1,5E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| 供电电压 UB | 24 V, DC, -20 ... 20 % |
| DC 额定功率 | 1.4 W |
| 启动电流通路 | 4 |
| 信号电流通路 | 2 |
| 触点材料 | 银合金，镀金 |
| 使用类型 AC-15（常开触点） | Ue 230V, Ie 3A |
| 使用类型 DC-13（常闭触点） | Ue 24V, Ie 1A |
| 短路保护（常开触点） | 熔断保险装置 6 A 等级 gG，整体熔断 |
| 最大热持续电流 Ith，启动电流通路 | 6 A |
| 最大热持续电流 Ith，信号电流通路 | 1 A |
| 所有电路的最大总电流 I² | 144 A² |
| 机械寿命 | 100,000,000 开关循环 |
| 控制输入端上的最大峰值电流（安全回路/复位回路） | 110 mA |
| 最大线路电阻，每通道 | ≤ (5 + (1.333 x UB / UN - 1) x 200) Ω |
| 回复时间 tR | 15 ms |
| 恢复时间 tW | 30 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 1 x 0.2至2.5 mm²，电线 1 x 0.25至2.5 mm²，带线端套管的电线 2 x 0.2至1.0 mm²，电线 2 x 0.25至1.0 mm²，带线端套管的电线 |
| 尺寸（宽 x 高 x 长） | 22.5 mm x 96.5 mm x 114 mm |
| 净重 | 180 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -25 ... 65 °C |
| 认证 | TÜV莱茵兰 c UL US |
| 税率编号 | 85364190 |
| ECLASS 5.1.4 | 27371800 |
| ECLASS 8.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
| ECLASS 10.0 | 27371819 |
| ECLASS 11.0 | 27371819 |
| ECLASS 12.0 | 27371819 |
| ECLASS 13.0 | 27371819 |
| ECLASS 14.0 | 27371819 |
| ECLASS 15.0 | 27371819 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ETIM 10.0 | EC001449 |
