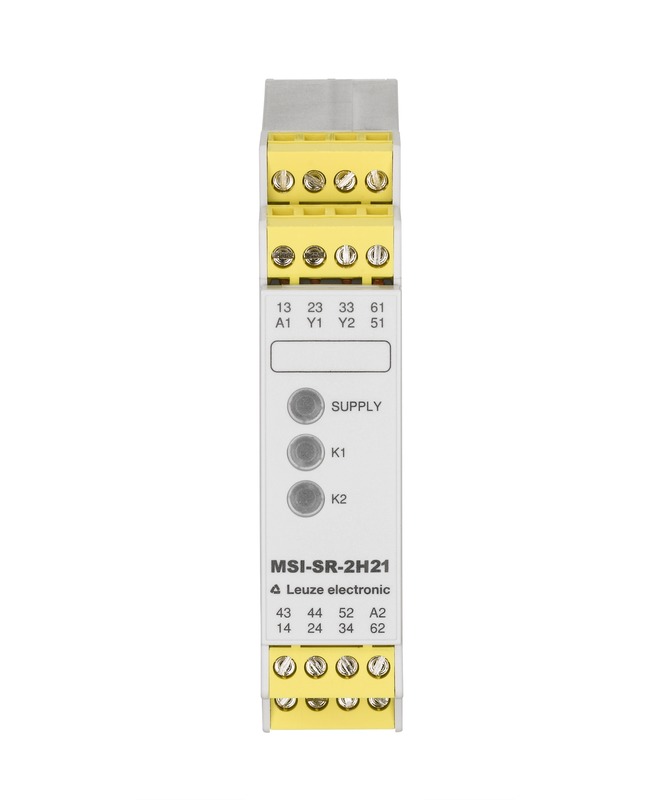

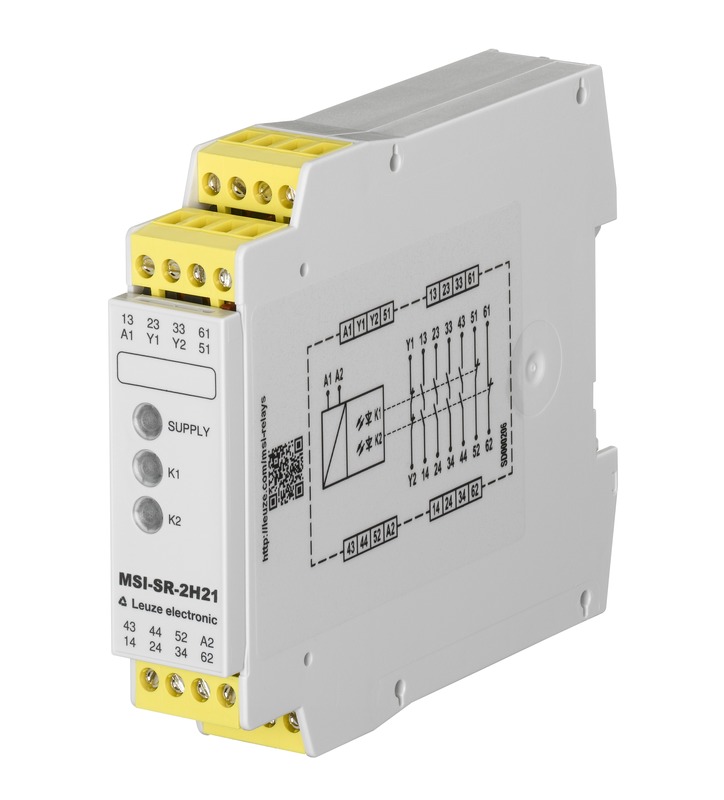

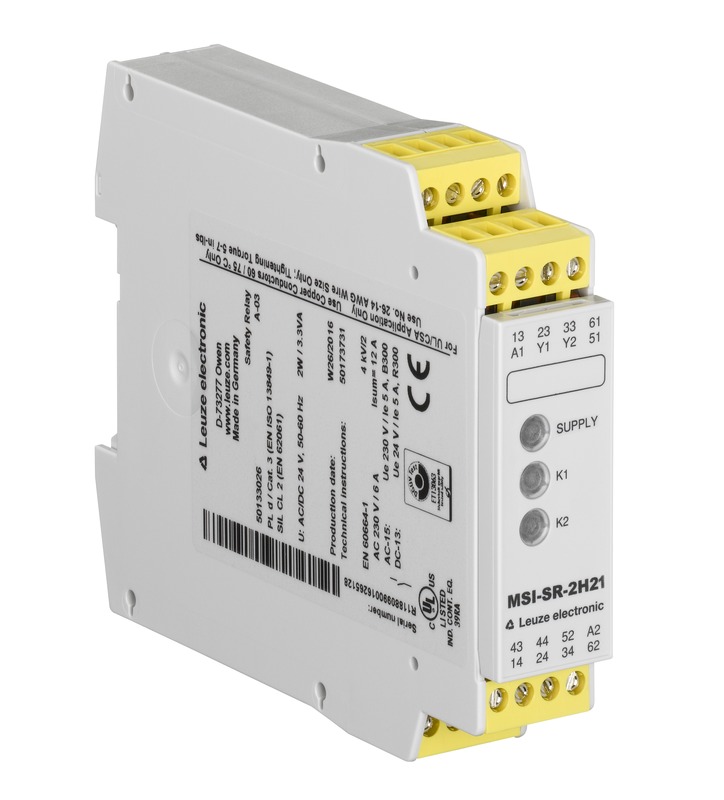

MSI-SR-2H21-03
安全继电器
商品编号：
50133017
| 系列 | MSI-SR-2H21 |
| 应用 | 符合 DIN EN ISO 13851 标准的 IIIC 型双手控制线路的分析设备 |
| 功能 | 双通道控制（每个通道各有 1 个常开触点和 1 个常闭触点） 同步操作监控 用于停止等级 0 |
| 重启 | 同步操作 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| PFHD | 3E-08 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| 每个电流通路的最大连续电流 | 6 A |
| 供电电压 UB | 24 V, AC/DC, -15 ... 10 % |
| 最大功耗 | 1.9 W, 适于24 V，+输出负荷 |
| 标称电压 UN | 24 V |
| 额定频率 | 50 ... 60 Hz |
| AC 60 Hz 时的额定控制馈电电压 US | 20.4 V |
| AC 50 Hz 时的额定控制馈电电压 US | 26.4 V |
| AC 50 Hz 时的最大额定控制馈电电压 | 26.4 V |
| AC 50 Hz 时的最小额定控制馈电电压 US | 20.4 V |
| DC 时的最小额定控制馈电电压 US | 20.4 V |
| DC 时的最大额定控制馈电电压 | 26.4 V |
| DC 时的最小额定控制馈电电压 | 20.4 V |
| DC 额定功率 | 2.4 W |
| 供电电路 - 控制回路断电 | 是（UN ≥ AC 115-230 V, AC 230 V 时） |
| 输出端数量，安全导向，不延迟，触点式 | 2 个 |
| 输出端数量，安全导向，延迟，触点式 | 0 个 |
| 输出端数量，信号功能，不延迟，触点式 | 1 个 |
| 启动电流通路 | 常开触点 |
| 信号电流通路 | 常闭触点 |
| 触点材料 | 银合金，镀金 |
| 使用类型 AC-15（常开触点） | Ue 230V, Ie 3A |
| 使用类型 DC-13（常闭触点） | Ue 24V, Ie 2,5A |
| 短路保护（常开触点） | 熔断保险装置 6 A 等级 gG，整体熔断 |
| 接线额定电压，AC 启动电流通路 | 230 V |
| 最大热持续电流 Ith，启动电流通路 | 6 A |
| 最大热持续电流 Ith，信号电流通路 | 2 A |
| 所有电路的最大总电流 I² | 9 A² |
| 机械寿命 | 100,000,000 开关循环 |
| 输入端开关功能的规格 | 转换器 |
| DC 额定输出电压 | 24 V |
| 控制输入端上的输入电流（安全回路/复位回路） | 60 mA |
| 控制输入端上的最大峰值电流（安全回路/复位回路） | 1,000 mA |
| 最大线路电阻，每通道 | ≤ (5 + (1.333 x UB / UN - 1) x 200) Ω |
| 响应时间（自动启动 tA2） | 40 ms |
| 响应时间（手动启动 tA1） | 40 ms |
| 回复时间 tR | 50 ms |
| 同步时间监控 tS | 500 ms |
| 恢复时间 tW | 250 ms |
| 衰减延迟 | 50 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 笼式弹簧端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 2 x 0.2至1.5 mm²，电线 2 x 0.25至1.5 mm²，带线端套管的电线 |

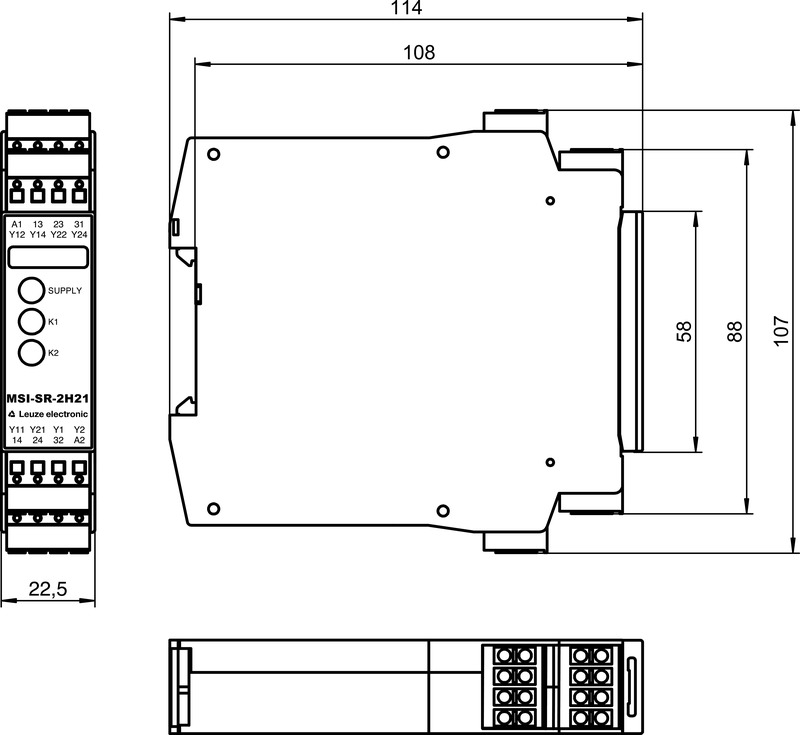

| 尺寸（宽 x 高 x 长） | 22.5 mm x 107 mm x 114 mm |
| 净重 | 200 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -25 ... 55 °C |
| 认证 | TÜV莱茵兰 c UL US |
| 税率编号 | 85364900 |
| ECLASS 5.1.4 | 27371905 |
| ECLASS 8.0 | 27371821 |
| ECLASS 9.0 | 27371821 |
| ECLASS 10.0 | 27371821 |
| ECLASS 11.0 | 27371821 |
| ECLASS 12.0 | 27371821 |
| ECLASS 13.0 | 27371821 |
| ECLASS 14.0 | 27371821 |
| ECLASS 15.0 | 27371821 |
| ETIM 5.0 | EC001452 |
| ETIM 6.0 | EC001452 |
| ETIM 7.0 | EC001452 |
| ETIM 8.0 | EC001452 |
| ETIM 9.0 | EC001452 |
| ETIM 10.0 | EC001452 |
