MSI-EM-IO84-03
安全的 I/O 模块
商品编号：
50132991
| 系列 | MSI-EM |
| 类型 | 安全的 I/O 模块 |
| 应用 | 监控安全功能 |
| 安全 I/O 数 | 8 IN, 4 OUT |
| 功能 | 8 个安全的输入端扩展和 4 个安全的输出端 (OSSD) 扩展 可配置安全控制系统 MSI 400 的扩展模块 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | e, EN ISO 13849-1 |
| PFHD | 6E-09 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849 |
| 供电电压 UB | 24 V, DC, -30 ... 25 % |
| 最大功耗 | 1.1 W |
| 输出端数量 | 4 个 |
| 数字输出端类型 | 晶体管 |
| 短路保护，输出端 | 是 |
| 输出端上允许的最小电压 | 16.8 V |
| 输出端上允许的最大电压 | 30 V |
| 输出电流 | 4 A |
| 输入端数量 | 8 个 |
| 输入端上允许的电压 | 30 V |
| 信号 1 时的输入电流 | 8 mA |
| 类型 | 内部总线 (SBUS+) |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 端子 |
| 端子类型 | 笼式弹簧端子 |
| 引脚数 | 16 个引脚 |
| 连接截面 | 2 x 0.2至1.5 mm²，电线 2 x 0.25，1.5 mm²，带接线套筒的绞合线（梯形压扣） |

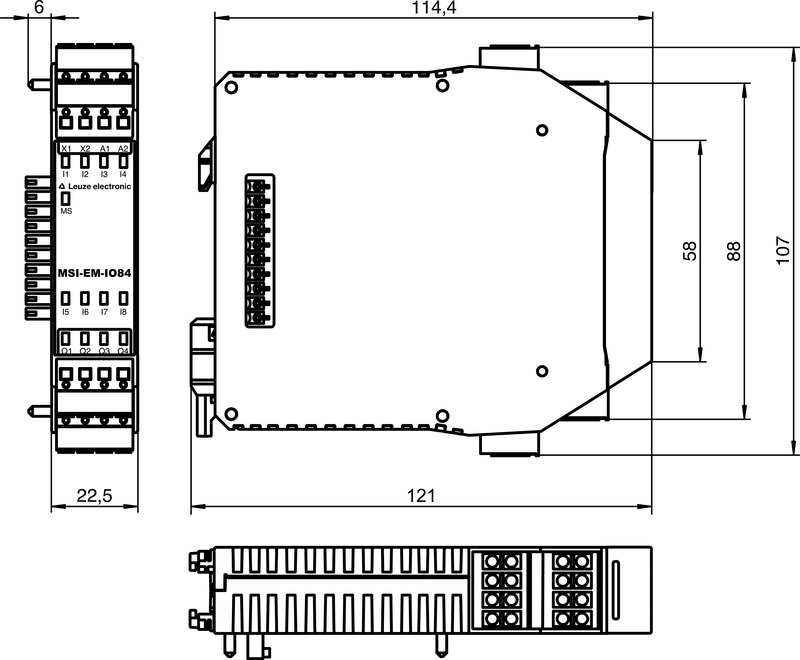

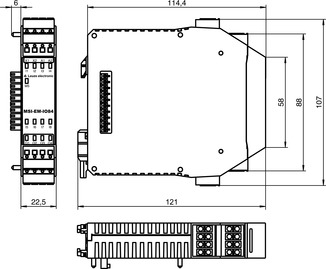

| 尺寸（宽 x 高 x 长） | 22.5 mm x 107 mm x 120.8 mm |
| 净重 | 180 g |
| 外壳颜色 | 灰色 |
| 紧固类型 | 扣装 |
| 环境温度，工作 | -25 ... 65 °C |
| 环境温度，储藏 | -25 ... 70 °C |
| 相对空气湿度（无冷凝） | 10 ... 95 % |
| 防护等级 | IP 20 (端子) IP 40 (外壳) |
| 安全等级 | III |
| 认证 | TÜV莱茵兰 c UL US |
| 抗振强度 | 5 ... 500 Hz |
| 符合由标准定义的摆动测试程序 | EN 60068-2-6 |
| 连续冲击抗冲击强度 | 10 g, 16 ms, EN 60068-2-29 |
| 单次冲击抗冲击强度 | 30 g, 11 ms, EN 60068-2-27 |
| 税率编号 | 85364900 |
| ECLASS 5.1.4 | 27242204 |
| ECLASS 8.0 | 27242204 |
| ECLASS 9.0 | 27242204 |
| ECLASS 10.0 | 27242204 |
| ECLASS 11.0 | 27242204 |
| ECLASS 12.0 | 27242204 |
| ECLASS 13.0 | 27242204 |
| ECLASS 14.0 | 27242204 |
| ECLASS 15.0 | 27242204 |
| ETIM 5.0 | EC001419 |
| ETIM 6.0 | EC001419 |
| ETIM 7.0 | EC001419 |
| ETIM 8.0 | EC001419 |
| ETIM 9.0 | EC001419 |
| ETIM 10.0 | EC001419 |
3D-CAD 模型 - zip
EPLAN Makro - edz
