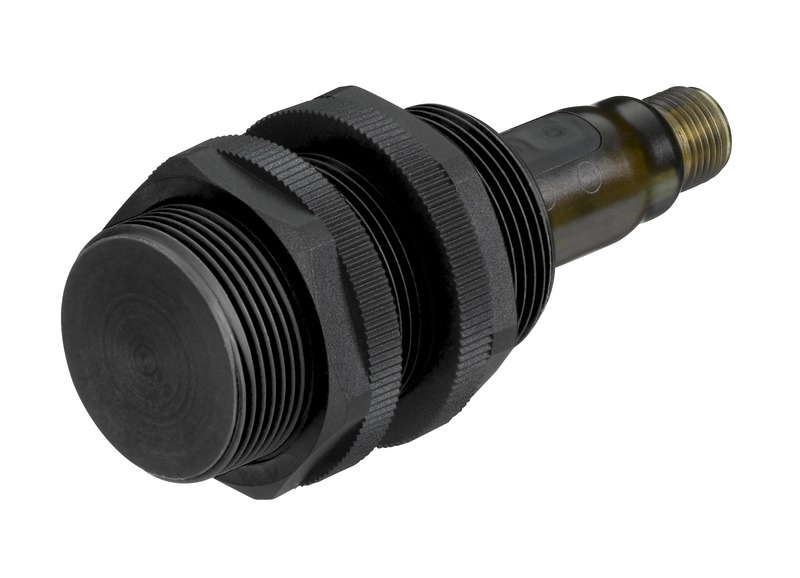

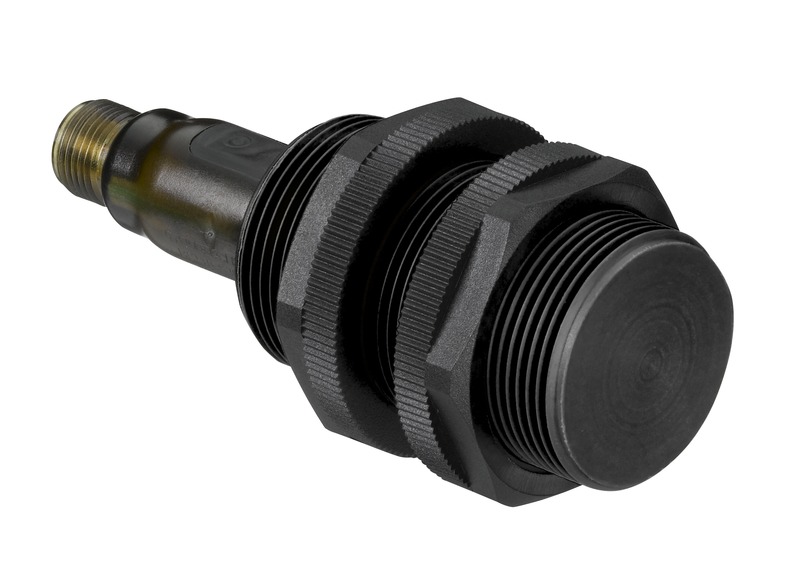

LCS-1M30P-F10PNP-M12-LT
电容传感器
商品编号：
50135738
| 系列 | LCS-1 |
| 开关距离 Sn（齐平安装） | 1 ... 10 mm |
| 开关距离 Sn（非齐平安装） | 1 ... 15 mm |
| 确定的开关距离（齐平安装） | 7.2 mm |
| 确定的开关距离 (非齐平安装) | 10.8 mm |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 10 ... 30 V, DC |
| 剩余波纹度 | 0 ... 10 %, 来自 UB |
| 开路电流 | 15 mA |
| 温度漂移，最大（Sr 的百分比） | 20 % |
| 重复精度，最大（Sr 的百分比） | 2 % |
| 测量工作电流 | 200 mA |
| 数字开关量输出数 | 1 个 |
| 类型 | 数字开关量输出 |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 开关原理 | 常闭触点 (NC)/常开触点 (NO) 可编程 |
| 开关频率 | 10 Hz |
| 类型 | IO-Link |
| COM模式 | COM2 |
| 帧类型 | 2.2 |
| 规格书 | 1.1 |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 塑料 |
| 引脚数 | 5 个引脚 |
| 编码 | A-编码 |
| 结构 | 圆柱形 |

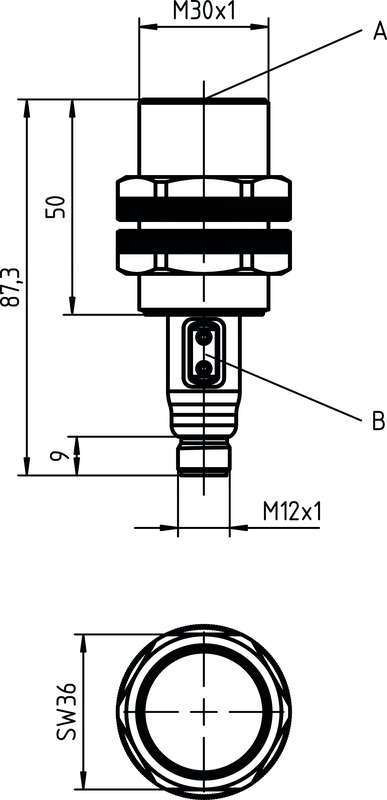

| 尺寸 (Ø x L) | 30 mm x 87.3 mm |
| 螺纹规格 | M30 x 1.5 mm |
| 安装类型 | 齐平 |
| 外壳材料 | 塑料 |
| 塑料外壳 | 聚酰胺(PA 12) |
| 感光面材料 | 塑料, 聚酰胺(PA 12) |
| 盖材料 | 塑料, 聚酰胺(PA 12) |
| 净重 | 67 g |
| 显示类型 | LED |
| LED数 | 1 个 |
| 操作控制 | 示教按钮 |
| 可调节的开关距离 | 是 |
| 环境温度，工作 | -25 ... 70 °C |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270102 |
| ECLASS 8.0 | 27270102 |
| ECLASS 9.0 | 27270102 |
| ECLASS 10.0 | 27270102 |
| ECLASS 11.0 | 27270102 |
| ECLASS 12.0 | 27274201 |
| ECLASS 13.0 | 27274201 |
| ECLASS 14.0 | 27274201 |
| ETIM 5.0 | EC002715 |
| ETIM 6.0 | EC002715 |
| ETIM 7.0 | EC002715 |
| ETIM 8.0 | EC002715 |
| ETIM 9.0 | EC002715 |
