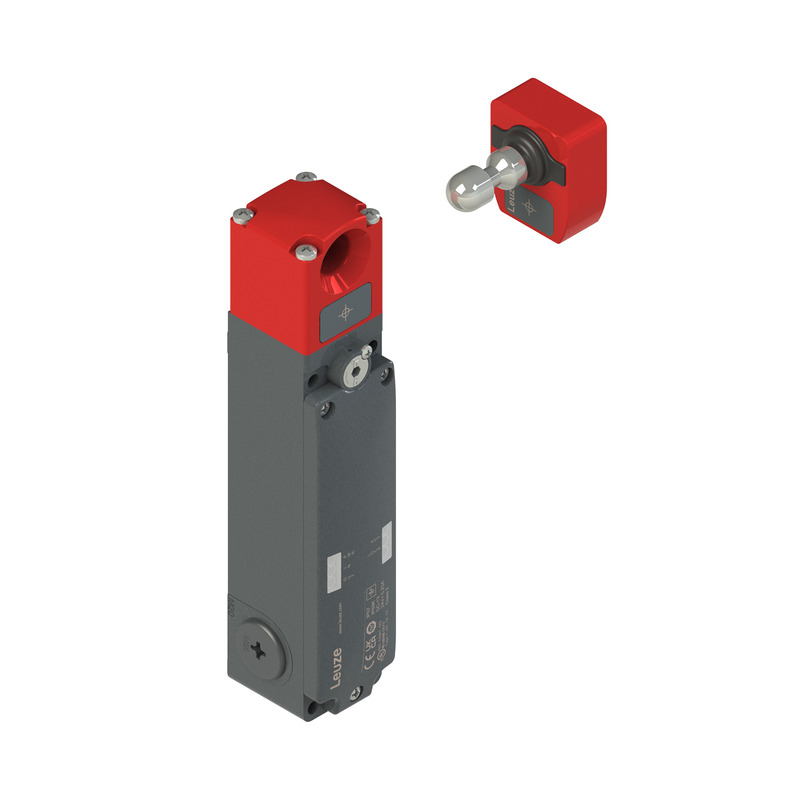

L300-M31C3-SLM24-SCA
带锁定力的安全开关
商品编号：
50132036
| 系列 | L300 |
| 包含 | 1 个带锁定力的安全开关 1 把操作钥匙 |
| 功能 | 符合由 EN ISO 14119 定义的带门锁锁闭装置（Type 4） |
| 安全输出端激活模式 | 安全门关闭且锁定时激活安全输出端 |
| 工作原理 | 静态电流原理 - 禁用电磁铁时锁定操作钥匙 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| 性能等级 (PL) | 直到并包括e, EN ISO 13849-1 |
| MTTFd | 2,968 年, EN ISO 13849-1 |
| PFHD | 1.15E-9 每小时 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| 等级 | 4, EN ISO 13849-1 |
| DC | 高 |
| 编码等级 | 低, EN ISO 14119 |
| 互联的类型 | 串联 单联 |
| 供电的外部保护 | 2A Typ Gg（或同等类型） |
| 供电电压 UB | 24 V, DC, -10 ... 10 % |
| 最大电流消耗 | 1,200 mA |
| 安全输入回路数 | 2 个 |
| 数字开关量输入数 | 3 个 |
| 类型 | 数字开关量输入 |
| 典型开关电压 | 24 V |
| 电压类型 | DC |
| 典型电流消耗 | 5 mA |
| 操作钥匙所需的示教输入 | 否 |
| 功能 | IE1电磁铁的激活输入 |
| 功能 | IE2电磁铁的激活输入 |
| 类型 | 安全开关量输入 |
| 电压类型 | DC |
| 典型开关电压 | 24 V |
| 典型电流消耗 | 5 mA |
| 安全输出回路数(OSSD) | 2 个 |
| 数字开关量输出数 | 2 个 |
| 类型 | 安全开关量输出 OSSD |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 开关元件 | 晶体管, PNP |
| 类型 | 数字开关量输出 |
| 电压类型 | DC |
| 开关元件 | 晶体管, PNP |
| 功能 | O3保护装置的信号输出已关闭 |
| 开关元件 | 晶体管, PNP |
| 功能 | O4保护装置的信号输出已锁定 |
| 进线口数量 | 3 个 |
| 功能 | 与PLC连接 供电电源 触点连接 |
| 类型 | 端子 |
| 端子类型 | 笼式弹簧端子 |
| 引脚数 | 18 个引脚 |
| 连接截面 | 1 x 0.34 至 0.75 mm²，带焊接线端套管的电线，1 x 0.34 至 1.5 mm²，带线端套管的电线 |
| 结构 | 方形 |
| 外壳材料 | 金属 |
| 净重 | 1,500 g |
| 外壳颜色 | 灰色 红色 |
| 紧固类型 | 通孔安装 |
| 进线口类型 | M20 x 1.5 |
| 进线口侧 | 左侧，右侧，下部 |
| 解锁装置 | 辅助释放 |
| 开关类型 | 带门锁锁闭装置 |
| 起动速度 | 0.001 ... 0.5 m/s |
| 锁定方式 | 弹簧力 |
| 门锁驱动方式 | 弹簧 |
| 最大锁定力 | 9,750 N |
| 机械寿命 | 1,000,000 驱动周期, IEC 60947-5-1 |
| 最大激活频率 | 600 每小时, IEC 60947-5-1 |
| 拔出力，操作钥匙已解锁 | 30 N |
| 确定的开关距离 Sao | 2 mm |
| 安全断路距离 Sar | 4 mm (操作钥匙未锁定) 10 mm (操作钥匙锁定) |
| 额定开关距离 Sn | 2.5 mm |
| 重复性 | ≤ 10 % Sn |
| 最大开关频率 | 1 Hz |
| Art der Anzeige | LED |
| LED数 | 5 个 |
| 操作控制 | 标准型 |
| 环境温度，工作 | -20 ... 50 °C |
| 环境温度，储藏 | -40 ... 75 °C |
| 防护等级 | IP 67 IP 69K |
| 认证 | ECOLAB TÜV Süd c UL US |
| 税率编号 | 85369095 |
| ECLASS 5.1.4 | 27272603 |
| ECLASS 8.0 | 27272603 |
| ECLASS 9.0 | 27272603 |
| ECLASS 10.0 | 27272603 |
| ECLASS 11.0 | 27272603 |
| ECLASS 12.0 | 27272603 |
| ECLASS 13.0 | 27272603 |
| ECLASS 14.0 | 27272603 |
| ECLASS 15.0 | 27272603 |
| ETIM 5.0 | EC002593 |
| ETIM 6.0 | EC002593 |
| ETIM 7.0 | EC002593 |
| ETIM 8.0 | EC002593 |
| ETIM 9.0 | EC002593 |
| ETIM 10.0 | EC002593 |
