L300-B2-M41M23B19-SLM24-PB-UCA

带锁定力的安全开关

商品编号: 50142119

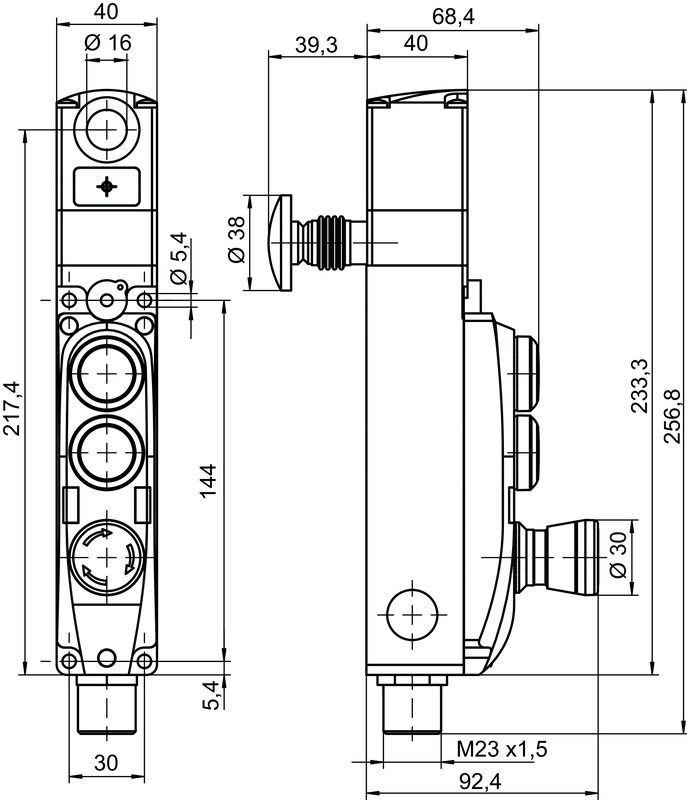

Icon Icon Icon Icon Icon Icon
系列 L300-B2
包含 1 个带锁定力的安全开关

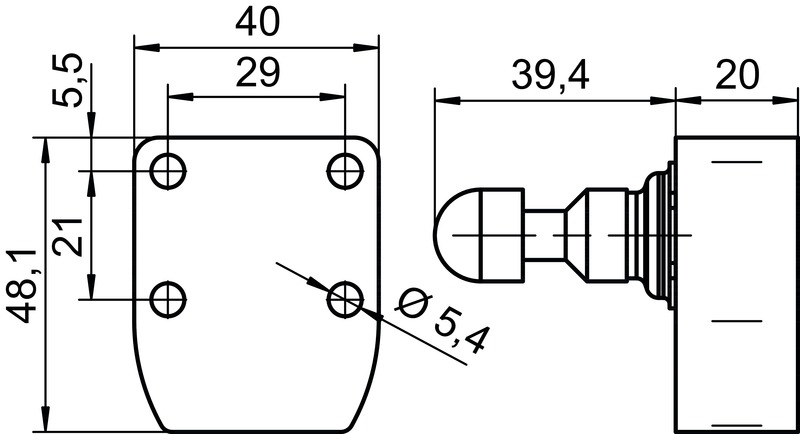

1 把操作钥匙
功能 符合由 EN ISO 14119 定义的带门锁锁闭装置(Type 4)
安全输出端激活模式 安全门关闭且锁定时激活安全输出端
工作原理 静态电流原理 - 禁用电磁铁时锁定操作钥匙
SIL 3, IEC 61508
SILCL 3, IEC/EN 62061
性能等级 (PL) 直到并包括e, EN ISO 13849-1
MTTFd 2,968 年, EN ISO 13849-1
PFHD 1.15E-9 每小时
使用寿命 20 年, EN ISO 13849-1
等级 4, EN ISO 13849-1
DC
编码等级 高, EN ISO 14119
互联的类型 串联
单联
供电的外部保护 2A Typ Gg(或同等类型)
供电电压 UB 24 V, DC, -10 ... 10 %
最大电流消耗 1,200 mA
安全输入回路数 2 个
数字开关量输入数 2 个
类型 数字开关量输入
典型开关电压 24 V
电压类型 DC
典型电流消耗 5 mA
操作钥匙所需的示教输入
功能 I4电磁铁的激活输入
功能 复位 I3 编程输入端/控制输入端
类型 安全开关量输入
电压类型 DC
典型开关电压 24 V
典型电流消耗 5 mA
安全输出回路数(OSSD) 2 个
数字开关量输出数 2 个
类型 安全开关量输出 OSSD
电压类型 DC
开关元件 晶体管, PNP
开关元件 晶体管, PNP
类型 数字开关量输出
电压类型 DC
开关元件 晶体管, PNP
功能 O3保护装置的信号输出已关闭
开关元件 晶体管, PNP
功能 O4保护装置的信号输出已锁定
功能 与PLC连接
供电电源
触点连接
类型 接头
螺纹规格 M23
类型 插头
材料 金属
引脚数 19 个引脚
编码 A-编码
结构 方形
外壳材料 金属
净重 1,900 g
外壳颜色 灰色
红色
紧固类型 通孔安装
进线口侧 从下
解锁装置 辅助释放
逃生解锁按钮
开关类型 带门锁锁闭装置
起动速度 0.001 ... 0.5 m/s
锁定方式 弹簧力
门锁驱动方式 弹簧
最大锁定力 9,750 N
机械寿命 1,000,000 驱动周期, IEC 60947-5-1
最大激活频率 600 每小时, IEC 60947-5-1
拔出力,操作钥匙已解锁 30 N
确定的开关距离 Sao 2 mm
安全断路距离 Sar 4 mm (操作钥匙未锁定)
10 mm (操作钥匙锁定)
额定开关距离 Sn 2.5 mm
重复性 ≤ 10 % Sn
最大开关频率 1 Hz
显示类型 LED
LED数 5 个
操作控制 3 个指令发生器
操作控制功能 急停按压按钮,未亮起,带旋转解锁装置
按压按钮通过符号"确认"亮起,蓝色
按压按钮通过符号"请求"亮起,白色
环境温度,工作 -20 ... 50 °C
环境温度,储藏 -40 ... 75 °C
防护等级 IP 65, EN 60529
认证 ECOLAB
TÜV Süd
c UL US
税率编号 85369095
ECLASS 5.1.4 27272603
ECLASS 8.0 27272603
ECLASS 9.0 27272603
ECLASS 10.0 27272603
ECLASS 11.0 27272603
ECLASS 12.0 27272603
ECLASS 13.0 27272603
ECLASS 14.0 27272603
ECLASS 15.0 27272603
ETIM 5.0 EC002593
ETIM 6.0 EC002593
ETIM 7.0 EC002593
ETIM 8.0 EC002593
ETIM 9.0 EC002593
ETIM 10.0 EC002593
