L10-M4C1-KY
带锁定力的安全开关
商品编号：
50149763
| 系列 | L10 |
| 功能 | 机械保护门锁（弹簧力） 符合由 ISO 14119 定义带门锁的锁闭装置 |
| SIL | 达到3, IEC 61508 |
| SILCL | 达到3, IEC/EN 62061 |
| 性能等级 (PL) | 直到并包括e, EN ISO 13849-1 |
| 使用寿命 | 20 年, EN ISO 13849-1 |
| B10d | 1,000,000 周期数 |
| DC 13下使用类别 | Ue / Ie: 24 V / 3 A, 125 V / 0.55 A, 250 V / 0.3 A, EN 60947-5-1 |
| AC 15下使用类别 | Ue / Ie：250 V / 6 A，400 V / 4 A，500 V / 1 A, EN 60947-5-1 |
| 触点 | 3NC |
| 操动件触点 | - |
| 触点装备锁 | 3NC |
| 触点打开方式 | 压配合 |
| 短路保护 | 500 V，10 A，aM型, IEC 60269-1 |
| 触点保护 | 保护绝缘O |
| 额定绝缘电压 | 500 V AC，600 V DC |
| 最大约定热电流 | 10 A |
| 接口数量 | 1 个 |
| 功能 | 触点连接 |
| 类型 | 端子 |
| 端子类型 | 螺栓端子 |
| 引脚数 | 6 个引脚 |
| 连接截面 | 1 x 0.34 mm²至2 x 1.5 mm²，电线 |
| 结构 | 方形 |

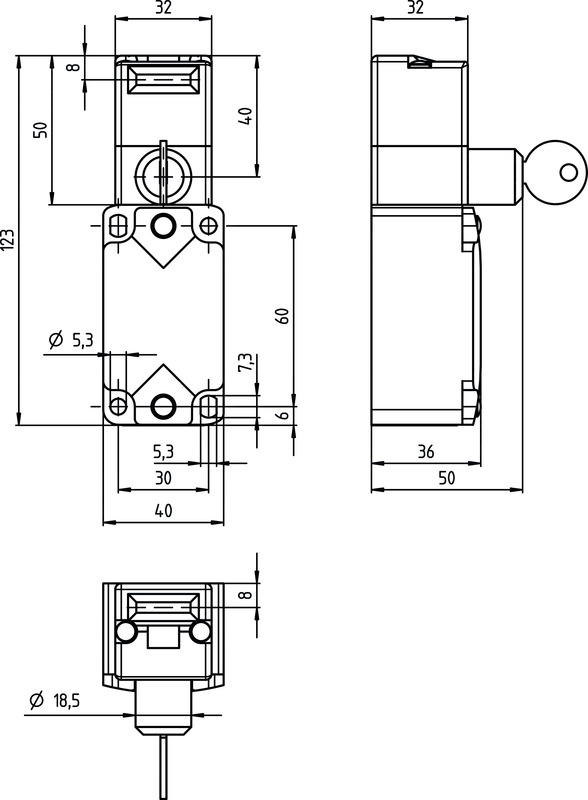

| 尺寸（宽 x 高 x 长） | 40 mm x 50.4 mm x 122.7 mm |
| 外壳材料 | 金属 |
| 电触点材料 | 银合金 |
| 净重 | 452 g |
| 外壳颜色 | 灰色 红色 |
| 紧固类型 | 通孔安装 |
| 进线口类型 | PG 13.5 |
| 开关类型 | 带门锁锁闭装置, ISO 14119 |
| 开关原理 | 蠕变触点 |
| 操作钥匙插入方向 | 1 x 顶 4 x 侧(90) |
| 起动速度 | 0.001 ... 0.5 m/s |
| 锁定方式 | 机械 |
| 门锁驱动方式 | 依靠钥匙手动解锁 |
| 最大锁定力 | 1,000 N |
| 机械寿命 | 500,000 驱动周期, IEC 60947-5-1 |
| 最大激活频率 | 3,600 每小时, IEC 60947-5-1 |
| 外部操作钥匙 | AC-AHxx系列，直型、L 型、有弹性、可调节 |
| 拔出力，操作钥匙已解锁 | 30 N |
| 差动行程 | 4.5 mm |
| 环境温度，工作 | -25 ... 80 °C |
| 污染程度 | 3, EN 60947-1 |
| 防护等级 | IP 67 |
| 认证 | IMQ c UL US |
| 税率编号 | 85369095 |
| ECLASS 5.1.4 | 27272603 |
| ECLASS 8.0 | 27272603 |
| ECLASS 9.0 | 27272603 |
| ECLASS 10.0 | 27272603 |
| ECLASS 11.0 | 27272603 |
| ECLASS 12.0 | 27272603 |
| ECLASS 13.0 | 27272603 |
| ECLASS 14.0 | 27272603 |
| ECLASS 15.0 | 27272603 |
| ETIM 5.0 | EC002593 |
| ETIM 6.0 | EC002593 |
| ETIM 7.0 | EC002593 |
| ETIM 8.0 | EC002593 |
| ETIM 9.0 | EC002593 |
| ETIM 10.0 | EC002593 |
