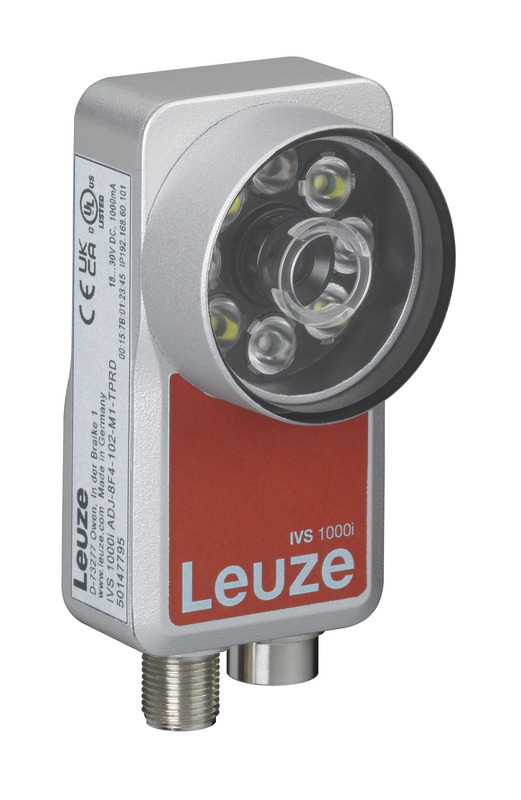

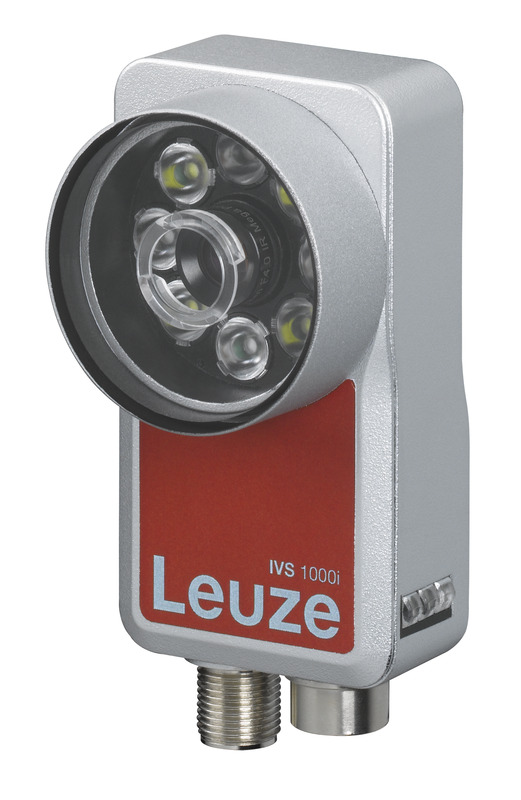

IVS 1048i ADJ-8F4-102-M4-TPRD
视觉传感器
商品编号：
50147796
| 系列 | IVS 1048i |
| 成像仪 | Sony 全局快门技术 |
| 软件功能 | 定位：表面、边缘、形状 零件识别：亮度、对比度、表面像素、边缘像素 |
| 读取距离 | 50 ... 2,000 mm, 取决于镜头 |
| 光源 | LED, 红/白，内部可切换 |
| 传输信号波形 | 脉冲 |
| 相机水平分辨率 | 1,440 px |
| 相机垂直分辨率 | 1,080 px |
| 焦距 | 8 mm |
| 电子快门速度 | 0.025 ... 2 ms |
| 相机类型 | 单色 |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 18 ... 30 V, DC |
| 最大功耗 | 24 W, 24 V DC |
| 数字开关量输入数 | 3 个 |
| 电压类型 | DC |
| 数字开关量输出数 | 5 个 |
| 电压类型 | DC |
| 最大开关电流 | 100 mA |
| 开关电压 | 低：≤2V 高：≥(UB-2V) |
| 开关元件 | MOSFET-半导体 |
| 开关原理 | 推挽 |
| 开关元件 | MOSFET-半导体 |
| 开关原理 | 推挽 |
| 开关元件 | MOSFET-半导体 |
| 开关原理 | 推挽 |
| 开关元件 | MOSFET-半导体 |
| 开关原理 | 推挽 |
| 结构 | 客户 服务器模式 |
| 地址分配 | DHCP 手动地址分配 |
| 传输速度 | 10 / 100 Mbit/s |
| 功能 | 过程 |
| 开关功能性 | 无 |
| 传输协议 | TCP/IP、UDP、Telnet、FTP/SFTP、Profinet |
| 功能 | 过程 |
| 性能等级 | B |
| 协议 | PROFINET RT |
| 传输速度 | 100 Mbit/s |
| 接口数量 | 2 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 12 个引脚 |
| 编码 | A-编码 |
| 功能 | Ethernet，输入 数据接口 |
| 类型 | 接头 |
| 螺纹规格 | M12 |
| 类型 | 插座 |
| 材料 | 金属 |
| 引脚数 | 8 个引脚 |
| 编码 | X-编码 |
| 结构 | 方形 |
| 尺寸（宽 x 高 x 长） | 45 mm x 85 mm x 35 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 压铸锌 |
| 镜头盖材料 | 塑料(PMMA) |
| 净重 | 265 g |
| 外壳颜色 | 银 |
| 紧固类型 | 安装螺纹 通过可选安装设备 |
| LED数 | 3 个 |
| 配置类型 | Vision Studio软件 |
| 环境温度，工作 | 0 ... 50 °C |
| 环境温度，储藏 | -20 ... 70 °C |
| 相对空气湿度（无冷凝） | 90 % |
| 防护等级 | IP 67, EN 60529，带不同的插头或顶盖 |
| 安全等级 | III |
| 认证 | c UL US |
| 符合由标准定义的EMC测试程序 | EN 61000-6-2 EN 61000-6-3 |
| 符合由标准定义的连续冲击测试程序 | IEC 60068-2-27, Ea试验 |
| 符合由标准定义的振动测试程序 | IEC 60068-2-6, FC试验 |
| 税率编号 | 90318020 |
| ECLASS 5.1.4 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 9.0 | 27310201 |
| ECLASS 10.0 | 27310101 |
| ECLASS 11.0 | 27310101 |
| ECLASS 12.0 | 27310101 |
| ECLASS 13.0 | 27310101 |
| ECLASS 14.0 | 27310101 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| ETIM 7.0 | EC002550 |
| ETIM 8.0 | EC002550 |
| ETIM 9.0 | EC002550 |
