IS 204MP/4NO-1E5
电感式开关
系列 | 204 |
典型检测范围限值 Sn | 1.5 mm |
检测距离Sa | 0 ... 1.2 mm |
保护电路 | 反极性保护 感应保护 短路保护 |
供电电压 UB | 10 ... 30 V, DC |
剩余波纹度 | 0 ... 20 %, 来自 UB |
开路电流 | 0 ... 10 mA |
温度漂移,最大(Sr 的百分比) | 10 %, 涵盖整个工作温度范围 |
重复精度,最大(Sr 的百分比) | 5 %, UB =20…30 VDC 时,环境温度 Ta =23 °C±5 °C |
开关滞后 | 10 % |
数字开关量输出数 | 1 个 |
电压类型 | DC |
最大开关电流 | 200 mA |
最大剩余电流 | 0.1 mA |
电压降 | ≤ 2 V |
开关元件 | 晶体管, PNP |
开关原理 | NO (常开触点) |
开关频率 | 3,000 Hz |
延时 | 10 ms |
接口数量 | 1 个 |
功能 | 供电电源 信号输出 |
类型 | 电缆 |
电缆长度 | 2,000 mm |
护套材料 | PVC |
电缆颜色 | 灰色 |
导线数量 | 3 芯 |
核心截面 | 0.14 mm² |
结构 | 圆柱形 |

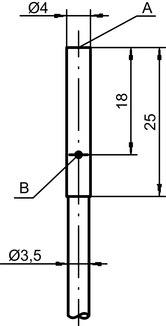

尺寸 (Ø x L) | 4 mm x 25 mm |
安装类型 | 齐平 |
外壳材料 | 不锈钢 |
不锈钢外壳 | V2A |
感光面材料 | 塑料, 聚甲醛 (POM) |
净重 | 39 g |
外壳颜色 | 红色,RAL 3000 银 |
标准量板 | 4.5 x 4.5 mm²,Fe360 |
显示类型 | LED |
LED数 | 1 个 |
环境温度,工作 | -25 ... 70 °C |
环境温度,储藏 | -25 ... 70 °C |
防护等级 | IP 67 |
安全等级 | III |
认证 | c UL US |
符合由标准定义的EMC测试程序 | IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 |
应用标准 | IEC 60947-5-2 |
铝 | 0.4 |
不锈钢 | 0.75 |
铜 | 0.4 |
黄铜 | 0.5 |
钢 Fe360 | 1 |
税率编号 | 85365019 |
ECLASS 5.1.4 | 27270101 |
ECLASS 8.0 | 27270101 |
ECLASS 9.0 | 27270101 |
ECLASS 10.0 | 27270101 |
ECLASS 11.0 | 27270101 |
ECLASS 12.0 | 27274001 |
ECLASS 13.0 | 27274001 |
ECLASS 14.0 | 27274001 |
ETIM 5.0 | EC002714 |
ETIM 6.0 | EC002714 |
ETIM 7.0 | EC002714 |
ETIM 8.0 | EC002714 |
ETIM 9.0 | EC002714 |
