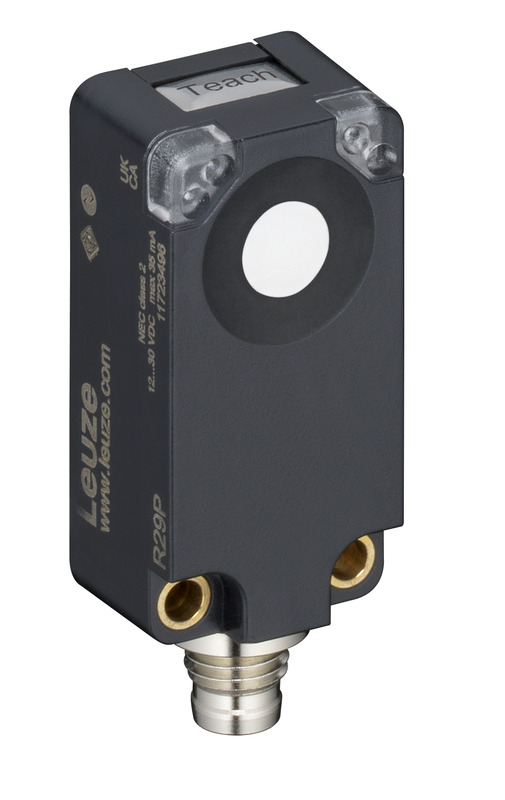

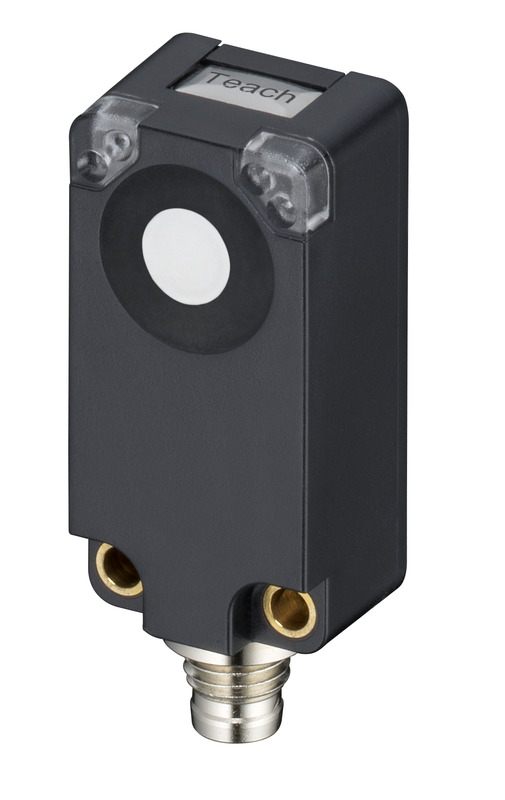

HTU420B-1000.3/6T-M8
超声波按压按钮
商品编号：
50150571
| 系列 | 420B |
| 工作原理 | 带背景抑制的扫描原理 |
| 专门设计 | 示教输入 |
| MTTF | 430 年 |
| 检测距离 | 0.02 ... 1 m |
| 检测距离 | 保证的检测范围 |
| 超声频率 | 220 kHz |
| 声瓣形状 | 标准型 |
| 照射方向 | 正面 |
| 开口角度 | 4 ° |
| 调整范围 | 20 ... 1,000 mm |
| 分辨率 | 1.0 mm |
| 重复性 | 0.5 mm |
| 温度漂移 | 2 % |
| 温度漂移参考值 | 最终值 |
| 保护电路 | 反极性保护 感应保护 短路保护 |
| 供电电压 UB | 12 ... 30 V, DC |
| 剩余波纹度 | 0 ... 10 %, 来自 UB |
| 开路电流 | 0 ... 35 mA |
| 开关滞后 | 4 % |
| 示教输入数 | 1 个 |
| 开关电压 | high: ≥12V 低：≤2V |
| 数字开关量输出数 | 1 个 |
| 最大开关电流 | 100 mA |
| 开关电压 | 低：≤2V |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | 亮通 (PNP)/暗通 (NPN) |
| 开关频率 | 8 Hz |
| 响应时间 | 60 ms |
| 延时 | 300 ms |
| 功能 | 供电电源 信号输出 示教输入 |
| 类型 | 接头 |
| 螺纹规格 | M8 |
| 材料 | 金属 |
| 引脚数 | 4 个引脚 |
| 结构 | 方形 |
| 尺寸（宽 x 高 x 长） | 20.5 mm x 41 mm x 15 mm |
| 外壳材料 | 塑料 |
| 塑料外壳 | ASA, PMMA |
| 超声波换能器材料 | 压电陶瓷（包括铅钛合金二氧化锆 (PZT)） |
| 净重 | 22 g |
| 紧固类型 | 通孔安装 |
| 显示类型 | LED |
| LED数 | 3 个 |
| 操作控制 | 示教按钮 |
| 操作控制功能 | 扫描范围调整 |
| 环境温度，工作 | -25 ... 65 °C |
| 环境温度，储藏 | -25 ... 75 °C |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 10.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 13.0 | 27272803 |
| ECLASS 14.0 | 27272803 |
| ECLASS 15.0 | 27272803 |
| ETIM 5.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 9.0 | EC001849 |
| ETIM 10.0 | EC001849 |
