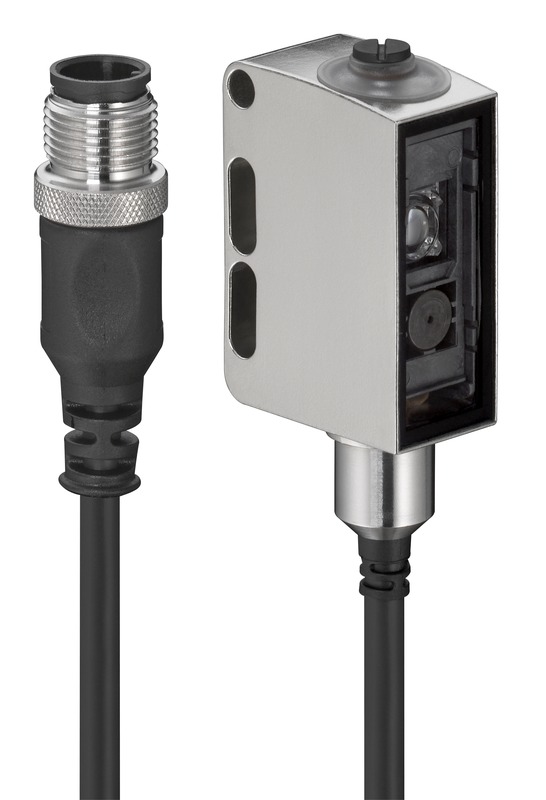

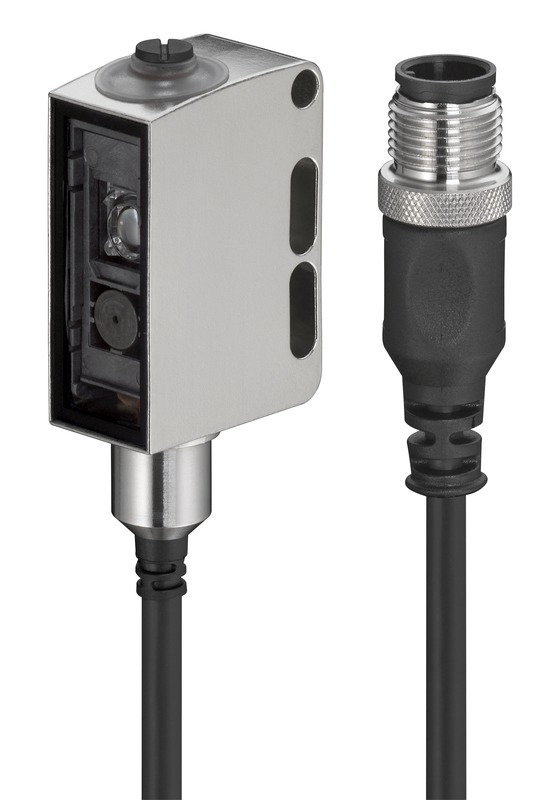

HT55CL1/LG-200-M12
带背景抑制的漫反射传感器
商品编号：
50148210
| 系列 | 55C |
| 工作原理 | 带背景抑制的扫描原理 |
| 专门设计 | Wash-Down 设计 |
| 黑色/白色误差 | < 10% 时最长 170 mm |
| 检测距离 | 保证的检测范围 |
| 检测距离, 白色 90% | 0.015 ... 0.4 m |
| 检测距离, 灰色 18% | 0.015 ... 0.25 m |
| 检测距离, 黑色 6% | 0.015 ... 0.17 m |
| 检测范围极限 | 0.015 ... 0.4 m |
| 检测范围极限 | 典型检测范围 |
| 调整范围 | 20 ... 400 mm |
| 射线走向 | 准直 |
| 光源 | 激光, 红色 |
| 波长 | 650 nm |
| 激光等级 | 1, 按照IEC 60825-1:2014（EN 60825-1:2014） |
| 最大激光功率 | 0.0018 W |
| 传输信号波形 | 脉冲 |
| 脉冲持续 | 5.1 µs |
| 光斑直径 [针对传感器距离] | 1 mm [400 mm] |
| 光斑几何形状类型 | 圆型 |
| 偏角 | 典型 ± 2° |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 10 ... 30 V, DC, 包括剩余波纹度 |
| 剩余波纹度 | 0 ... 10 %, 来自 UB |
| 开路电流 | 0 ... 20 mA |
| 数字开关量输出数 | 2 个 |
| 类型 | 数字开关量输出 |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | IO-Link / 亮通 (PNP) / 暗通 (NPN) |
| 开关元件 | 晶体管, 推挽 |
| 开关原理 | 暗通 (PNP)/亮通 (NPN) |
| 开关频率 | 3,000 Hz |
| 响应时间 | 0.16 ms |
| 衰变时间 | 0.16 ms |
| 延时 | 300 ms |
| 响应抖动 | 55 µs |
| 类型 | IO-Link |
| COM模式 | COM2 |
| 概述 | 智能传感器概述 |
| 最小循环时间 | COM2 = 2.3 ms |
| 帧类型 | 2.5 |
| 规格书 | V1.1 |
| Device ID | 6005 |
| SIO-模式支持 | 是 |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输入 信号输出 |
| 类型 | 带接头电缆 |
| 电缆长度 | 200 mm |
| 护套材料 | PVC |
| 电缆颜色 | 黑色 |
| 核心截面 | 0.2 mm² |
| 螺纹规格 | M12 |
| 类型 | 插头 |
| 材料 | 不锈钢 |
| 引脚数 | 4 个引脚 |
| 编码 | A-编码 |

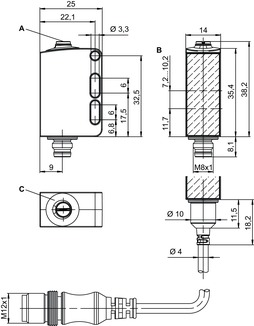

| 尺寸（宽 x 高 x 长） | 14 mm x 35.4 mm x 25 mm |
| 外壳材料 | 不锈钢 |
| 操作元件材料 | 塑料 (POM Hostaform C9021，Copolyester Tritan TX1001)，不扩散 |
| 外壳粗糙度 | Ra ≤ 0.8, 不锈钢外壳典型值 |
| 不锈钢外壳 | AISI 316L，DIN X2CrNiMo17132，货号 1.4404 |
| 镜头盖材料 | 有耐刮擦铟保护层的塑料 (PMMA+) |
| 净重 | 59 g |
| 外壳颜色 | 银 |
| 紧固类型 | 通孔安装 通过可选安装设备 |
| 材料兼容性 | CleanProof+ ECOLAB Johnson Diversey |
| 显示类型 | LED |
| LED数 | 2 个 |
| 操作控制 | 多匝旋钮 |
| 操作控制功能 | 扫描范围调整 |
| 环境温度，工作 | -40 ... 60 °C, (70 °C ≤15min) |
| 环境温度，储藏 | -40 ... 70 °C |
| 防护等级 | IP 67 IP 68 IP 69K |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2 |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270904 |
| ECLASS 8.0 | 27270904 |
| ECLASS 9.0 | 27270904 |
| ECLASS 10.0 | 27270904 |
| ECLASS 11.0 | 27270904 |
| ECLASS 12.0 | 27270903 |
| ECLASS 13.0 | 27270903 |
| ECLASS 14.0 | 27270903 |
| ECLASS 15.0 | 27270903 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| ETIM 7.0 | EC002719 |
| ETIM 8.0 | EC001821 |
| ETIM 9.0 | EC001821 |
| ETIM 10.0 | EC001821 |
