GS04B/P.1-120-M8.3
槽型光电传感器
商品编号：
50146170
| 系列 | 04B |
| 物理学原理 | 光学 |
| 应用 | 小零件探测 |
| MTTF | 700.42 年 |
| 光源 | LED, 红色 |
| 波长 | 660 nm |
| 传输信号波形 | 脉冲 |
| 重复性 | 0.02 mm |
| 最小物体直径 | 0.5 mm |
| 保护电路 | 反极性保护 短路保护 |
| 供电电压 UB | 10 ... 30 V, DC |
| 剩余波纹度 | 0 ... 15 %, 来自 UB |
| 开路电流 | 0 ... 30 mA |
| 开关滞后 | 100 µm |
| 数字开关量输出数 | 1 个 |
| 类型 | 数字开关量输出 |
| 电压类型 | DC |
| 最大开关电流 | 100 mA |
| 开关电压 | 低：≤2V 高：≥(UB-2V) |
| 开关元件 | 晶体管, PNP |
| 开关原理 | 亮/暗通可切换 |
| 开关频率 | 5,000 Hz |
| 响应时间 | 0.1 ms |
| 延时 | 150 ms |
| 接口数量 | 1 个 |
| 功能 | 供电电源 信号输出 |
| 类型 | 接头 |
| 螺纹规格 | M8 |
| 类型 | 插头 |
| 材料 | 金属 |
| 引脚数 | 3 个引脚 |
| 结构 | 槽型 |
| 槽宽 | 120 mm |
| 槽深 | 60 mm |

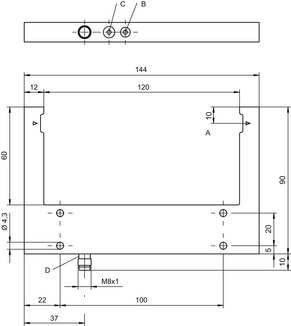

| 尺寸（宽 x 高 x 长） | 12 mm x 144 mm x 90 mm |
| 外壳材料 | 金属 |
| 金属外壳 | 压铸锌 |
| 镜头盖材料 | 玻璃 |
| 净重 | 244 g |
| 外壳颜色 | 黑色，RAL 9005 |
| 紧固类型 | 通孔安装 |
| 显示类型 | LED |
| LED数 | 1 个 |
| 操作控制 | 270° 电位计 |
| 操作控制功能 | 亮/暗通可切换 灵敏度设置 |
| 环境温度，工作 | -25 ... 60 °C |
| 防护等级 | IP 67 |
| 安全等级 | III |
| 认证 | c UL US |
| 应用标准 | IEC 60947-5-2, DIN EN ISO 1389-1:2016 附录 C,D |
| 税率编号 | 85365019 |
| ECLASS 5.1.4 | 27270909 |
| ECLASS 8.0 | 27270909 |
| ECLASS 9.0 | 27270909 |
| ECLASS 10.0 | 27270909 |
| ECLASS 11.0 | 27270909 |
| ECLASS 12.0 | 27270909 |
| ECLASS 13.0 | 27270909 |
| ECLASS 14.0 | 27270909 |
| ECLASS 15.0 | 27270909 |
| ETIM 5.0 | EC002720 |
| ETIM 6.0 | EC002720 |
| ETIM 7.0 | EC002720 |
| ETIM 8.0 | EC002720 |
| ETIM 9.0 | EC002720 |
| ETIM 10.0 | EC002720 |
