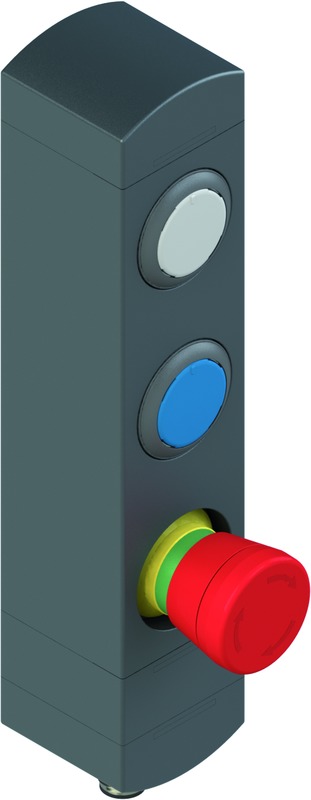

CD-B3-Z-C01

个命令发生器

商品编号: 50149357

Icon Icon
类型 显示/个指令发生器(非故障安全),急停控制装置符合 EN ISO 13850、EN 60947-5-5
功能 与位置相关的急停命令输入
复位功能(通过旋钮,用于急停按钮)
尺寸和设计与 L250 系列门锁相同
螺旋接头保护
等级 达到并包括4 (取决于接线) (急停), EN ISO 13849
触点 2NC + 2NO
通过按压按钮的开关电流 0 ... 550 mA
最大电流负荷 1 A
供电电压 UB 24 V, DC, 10 %
最大电流消耗 12 mA, LED
额定绝缘电压 1.5kV AC/DC
接口数量 1 个
功能 触点连接
类型 接头
螺纹规格 M12
类型 插头
材料 不锈钢
引脚数 12 个引脚

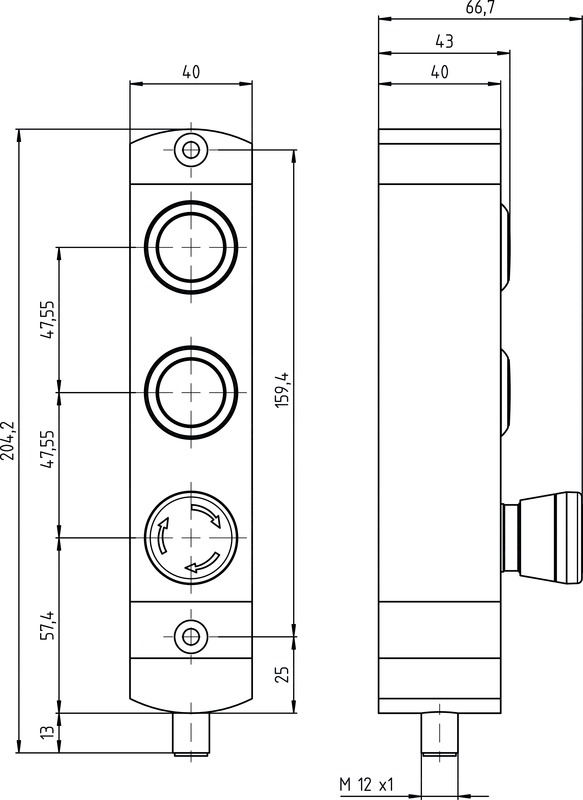

尺寸(宽 x 高 x 长) 40 mm x 40 mm x 191.5 mm
外壳材料 塑料
塑料外壳 玻璃纤维加强、自熄、耐冲击
净重 311 g
外壳颜色 灰色
紧固类型 壁挂固定件
通孔安装
进线口类型 M12
开关类型 急停命令设备, EN ISO 13850
机械寿命 500,000 驱动周期, IEC 60947-5-1
激活类型 按压按钮,白色/按钮,急停按钮,红色
解锁类型 旋转解锁装置
扫描仪材料 塑料
显示类型 LED
长亮
操作控制 1 个急停开关
2 个命令发生器(蓝色按钮、白色按钮)
环境温度,工作 -25 ... 70 °C
环境温度,储藏 -25 ... 70 °C
防护等级 IP 65
安全等级 III
税率编号 85369095
ECLASS 5.1.4 27279290
ECLASS 8.0 27279290
ECLASS 9.0 27279090
ECLASS 10.0 27371246
ECLASS 11.0 27371246
ECLASS 12.0 27371246
ECLASS 13.0 27371246
ECLASS 14.0 27371246
ECLASS 15.0 27371246
ETIM 5.0 EC002498
ETIM 6.0 EC003015
ETIM 7.0 EC003015
ETIM 8.0 EC003015
ETIM 9.0 EC003015
ETIM 10.0 EC003015
