Serie 20

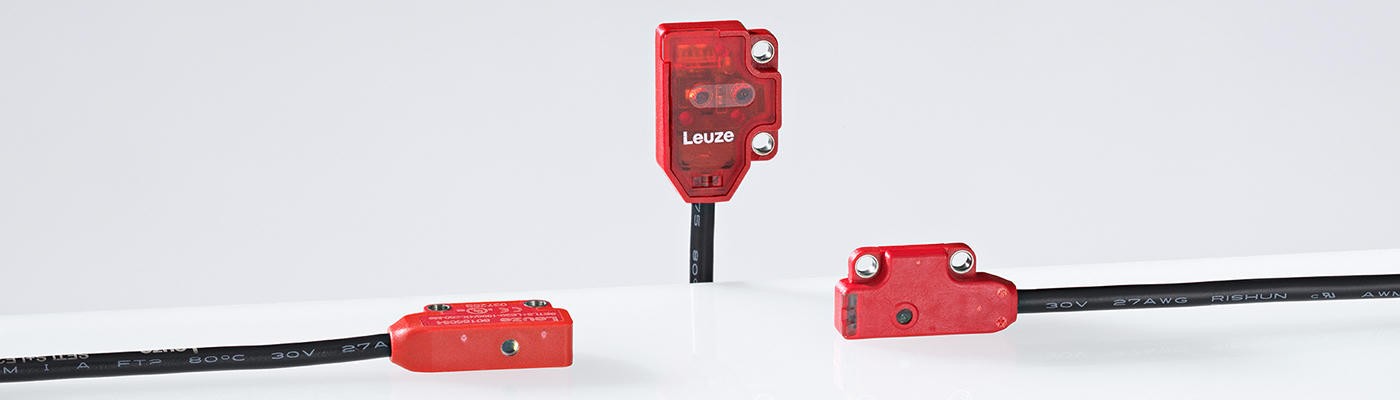

Subminiatur-Baureihe 20 fuer beengte Platzverhaeltnisse

经济实惠,性能优越:可无缝集成到生产过程中的传感器技术

结构极致紧凑的超微型传感器

20 系列漫反射传感器和对射光电传感器专为“每一毫米都至关重要”的应用场景而开发。结构超紧凑,即使在其他传感器无法提供适当解决方案的狭小空间,也能轻松集成。两种外壳版本提供最大灵活性:根据具体需求,可选择前光路出口(前向感知型 - 扁平)或侧光路出口(侧向/纤薄)。因此,20 系列能够精准完美地集成到各种机器应用中,无需妥协。

即使是对速度和精度要求极高的应用,20 系列也能提供可靠的性能。响应时间仅为 0.5 毫秒,即使是最快速的运动,也能即时精准检测到。传感器还能可靠地检测微小物体:带背景抑制功能的漫反射传感器可检测小至 0.2 毫米的部件,对射光电传感器可检测小至 1 毫米的部件。对射光电传感器的检测距离可达 1 米,占用空间极小,提供强大的检测能力。就漫反射传感器而言,可靠的背景抑制和较低的黑/白误差确保了始终如一的精确物体探测。

20 系列可确保从调试开始,在系统运行的整个过程中始终高效。通过 PinPoint LED 和固定对焦功能,实现直观对准,从而简化安装工作,缩短调试时间。状态 LED 指示灯清晰易见,尽管体积小巧,仍可便于快速查看状态,有助于直接在机器上高效进行诊断。即使在苛刻的环境条件下,防护等级为 IP67 的坚固版本也能确保可靠运行。

微型传感器性能卓越,易于集成,运行可靠,可实现最高设备可用性,确保流程始终值得信赖。

产品优势

  • 超紧凑:非常适合集成到其他传感器无法容纳的极其狭窄安装空间中。
  • 集成和安装灵活性极高:两种外壳设计为前向感知型(扁平)和侧向感知型(纤薄/侧向),可精确集成到各种应用中。
  • 高速响应:响应时间仅为 0.5 毫秒,即使高速移动的物体,也能可靠地即时检测到。
  • 即使是最微小的物体也能可靠检测:带有背景抑制功能的漫反射传感器能可靠检测小至 0.2 毫米的部件,对射光电传感器能可靠检测小至 1 毫米的部件。
  • 尺寸小巧,检测距离长:对射光电传感器体积紧凑,但检测距离可达 1 米。
  • 快速状态检查与故障诊断:醒目的 LED 指示灯可实现即时状态检查,有助于快速故障诊断。
  • 调试快速简便:PinPoint LED 和固定焦距功能使漫反射传感器的对准操作直观简便,减少了安装工作量。
  • 精确物体探测:可靠的背景抑制和较低的黑/白误差可确保始终如一的高检测可靠性。
  • 坚固可靠:IP67 防护等级确保在严苛的环境条件下具备高耐受性,有助于最大限度地保持系统可用性。

亮点

提高每一毫米的性能

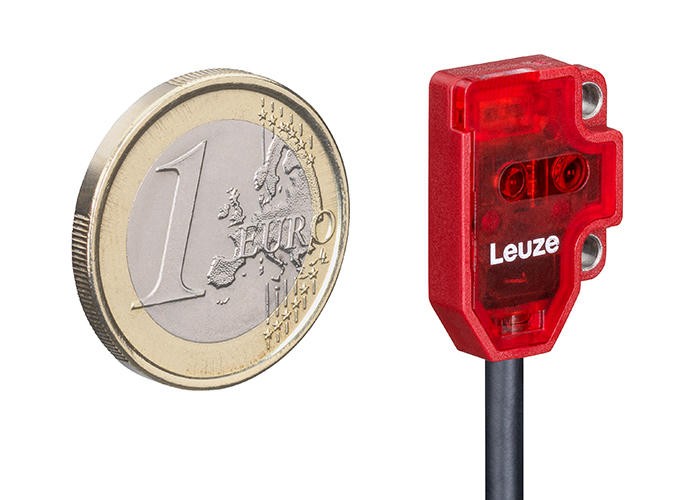

Groeßenvergleich zwischen einer 1-Euro-Muenze und der Serie 20


20 系列非常适合集成到安装空间有限的应用中。除了超紧凑结构外,两种外壳结构(扁平和纤薄)在集成和设计方面提供了最大灵活性。这样能够创建更纤薄、更高效的机器设计,充分利用可用的安装空间。无论是改造现有系统,还是开发新机器,20 系列都能适应您的应用要求,而不是反过来。

无论是在电子制造的狭小空间内精确检测最微小的组件,还是装配和搬运技术中的机器人机械手,抑或是内部物流中的紧凑型穿梭系统,20 系列都能为任何空间受限的自动化应用提供经济高效的适当解决方案。


两种设计可满足您的应用需求:正面和侧面感知

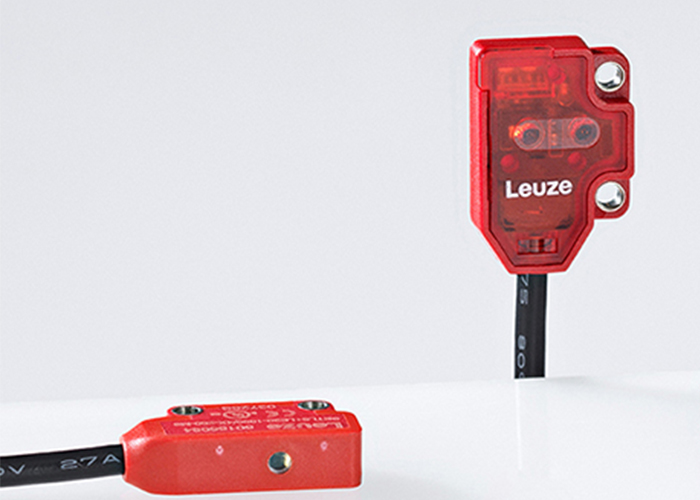

Front- und Side-Sensing als Baumformen der Serie 20 passend fuer Ihre Applikation

在集成和安装方面具有最大灵活性:两种外壳结构为前向感知型(扁平)和侧向感知型(纤薄),可精确集成到各种应用中。此外,还提供多种传感器连接规格。有两种规格:2 米开口端电缆或带 M8 接头的电缆。20 系列传感器采用以下工作原理:对射光电传感器和带背景抑制功能的漫反射传感器。

应用

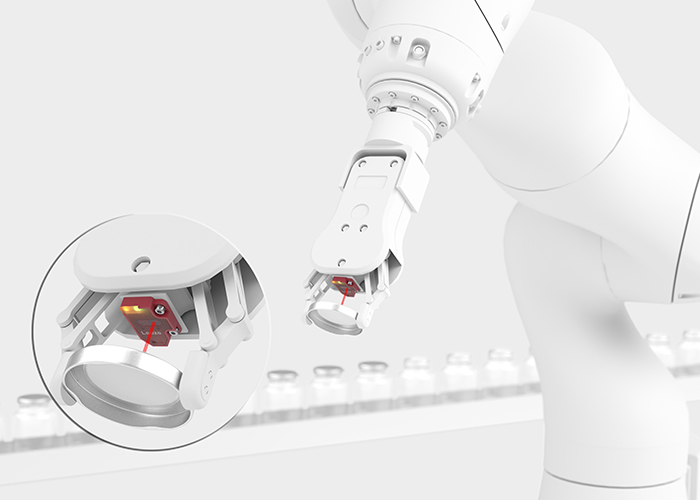

Lichttaster HT 20 zur Anwesenheitsdetektion im Robotergreifer

机器人/装配与搬运技术:机器人机械手定位和存在检测

要求:

在机器人机械手处,必须可靠地识别部件并准确检测部件存在。从装载到安全卸载,必须对部件进行全程监控。

解决方案:

20 系列采用扁平化设计,带背景抑制功能的漫反射传感器可直接安装在机器人的机械手上,节省空间。带背景抑制功能的 HT20 漫反射传感器结构极其紧凑,易于集成,即使是最小的物体也能实现可靠检测。

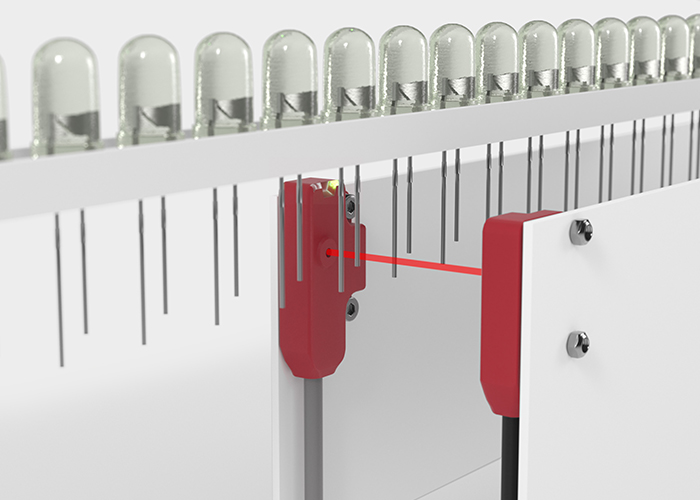

Lichtschranke LS 20 fuer die Kleinteilerkennung

电子行业:即使是最微小的组件也能可靠检测

要求:

在电子行业中,往往需要可靠地检测非常微小或纤薄的零件和组件。与此同时,传感器集成空间非常有限。

解决方案:

20 系列对射光电传感器可检测小至 1 毫米的物体。带背景抑制功能的漫反射传感器甚至可以检测小至 0.2 毫米的物体。得益于扁平设计,即使在极其狭窄的空间内也能轻松安装。20 系列非常适合电子制造中的精密检测任务和物料搬运与自动化技术中的其他应用。

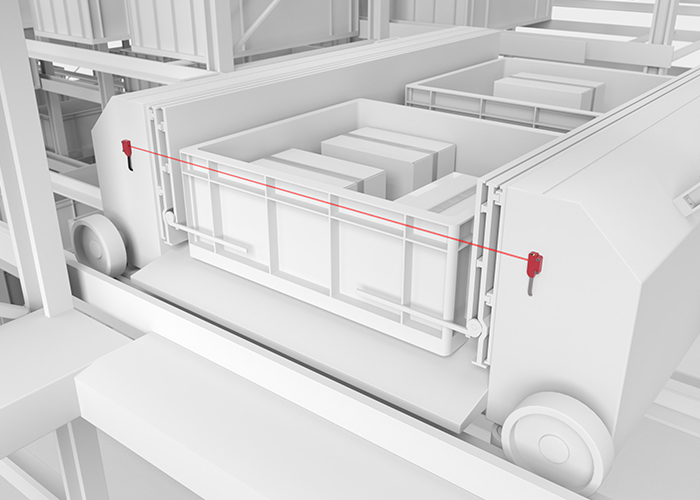

Lichtschranke LS 20 zur Ueberstandskontrolle am Shuttle

内部物流:穿梭车突出物监测

要求:

在穿梭车开始移动之前,必须可靠地验证货物是否已完全装卸,确保没有任何物体悬出车外。可靠的检测对于顺畅、可靠的物料运输至关重要。

解决方案:

20 系列光电传感器非常适合紧凑型穿梭系统中的标准检测任务,不仅性能出色,而且性价比高。两种外壳设计为前向感知型(扁平)和侧向感知型(纤薄),在安装方面具有最大灵活性,可精确集成到穿梭车应用中。

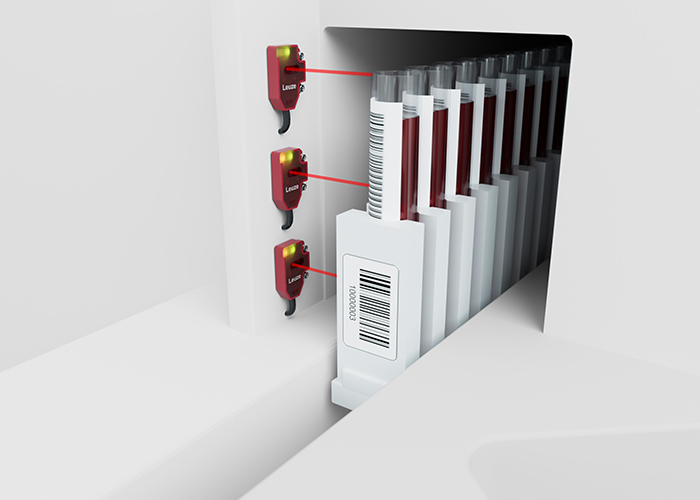

Lichttaster HT 20 zur Hoehenkontrolle an Reagenzien

实验室自动化:样品和样品架有无检测

要求:

在实验室自动化领域,需要一款具有适当检测范围的非常紧凑的传感器,以可靠地检测不同的样品和样品架。

解决方案:

20 系列带背景抑制功能的漫反射传感器采用扁平设计,非常适合集成到实验室自动化中的机器和系统中。15 mm 或 30 mm 的固定检测范围,加上可靠的背景抑制功能,安装难度极低。

技术属性

HT20-30… .FLHT20-15… .FLSETLS+LE20-150…SETLS+LE20-500…SETLS+LE20-1000…
工作原理带背景抑制的漫反射原理带背景抑制的漫反射原理对射原理仅提供套装  对射原理仅提供套装 对射原理仅提供套装
检测距离3–30 毫米3–15 毫米150 毫米500 毫米1000 毫米
调整范围固定设置 30 毫米固定设置
15 毫米
0-150 毫米0-500 毫米0-1000 毫米
光源PinPoint LEDPinPoint LEDLEDLEDLED
波长630 纳米630 纳米630 纳米630 纳米630 纳米
最小物体0.2 毫米型0.2 毫米型1 毫米型2 毫米型2 毫米型
开关频率1000 Hz
1000 Hz
1000 Hz1000 Hz1000 Hz
连接带 M8 接口的电缆或尾纤带 M8 接口的电缆或尾纤带 M8 接口的电缆或尾纤带 M8 接口的电缆或尾纤带 M8 接口的电缆或尾纤
外壳结构扁平扁平扁平或侧向扁平或侧向扁平或侧向
尺寸(宽 x 高 x 长)毫米14x20.5x4.214x20.5x4.2扁平:
接收器:10×20.5×4.2
发射器:10×19×4.2
侧向:
接收器:10×20.5×5.2
发射器:10×19×5.2
扁平:
接收器:10×20.5×4.2
发射器:10×19×4.2
侧向:
接收器:10×20.5×5.2
发射器:10×19×5.2
扁平:
接收器:10×20.5×4.2
发射器:10×19×4.2
侧向:
接收器:10×20.5×5.2
发射器:10×19×5.2
温度范围-25 °C - 55 °C (-13 °F - 131 °F)-25 °C - 55 °C (-13 °F - 131 °F)-25 °C - 55 °C (-13 °F - 131 °F)-25 °C - 55 °C (-13 °F - 131 °F)-25 °C - 55 °C (-13 °F - 131 °F)
存储温度范围- 30 °C - 70 °C (-22 °F - 158 °F)- 30 °C - 70 °C (-22 °F - 158 °F)- 30 °C - 70 °C (-22 °F - 158 °F)- 30 °C - 70 °C (-22 °F - 158 °F)- 30 °C - 70 °C (-22 °F - 158 °F)
防护等级IP67IP67IP67

IP67

IP67
